2011年深圳中考物理真题及答案

B

B

C

$6 ;$ ①和③

【解答】

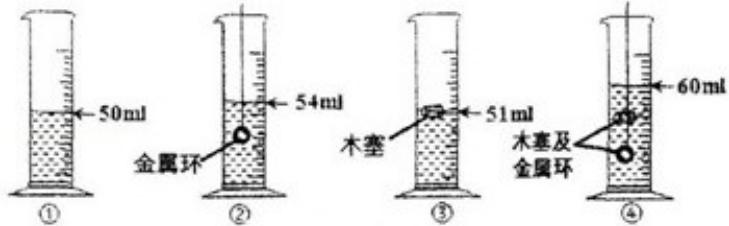

（2011•深圳）如图是小华测量木塞体积的实验，由图可知木塞的体积是 $6 \_ { \mathrm { ~ } \mathrm { { c m } } ^ { 3 } }$ ，其中四个步骤中不需要的是　①和③　（填序号）



考点：固体的密度测量实验；量筒的使用。

专题：实验题。

分析：木塞放在水中，木塞漂浮在水面上，要测量木塞的体积，采用针压法或下吊金属块法木塞的体积=木塞、金属环、水的总体积﹣金属环、水的体积

解答：解：木塞的体积=木塞、金属环、水的总体积﹣金属环、水的体积

$ = 6 0 \mathrm{ml} = 5 4 \mathrm{ml} = 6 \mathrm{ml} = 6 \mathrm{cm} ^ {3}. $

计算木塞体积时只用到②和④，其中①和③是多余的

故答案为： $6 ;$ ①和③

点评：对于比水密度小的物体，要测量物体的体积，采用针压法或下吊金属块法

见解析

【解答】

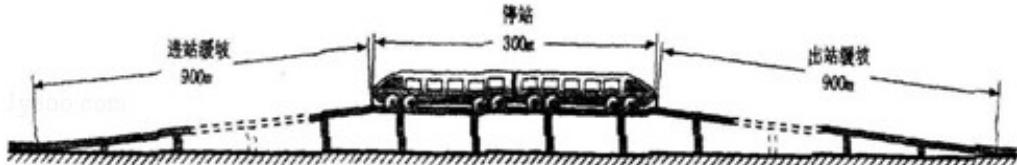

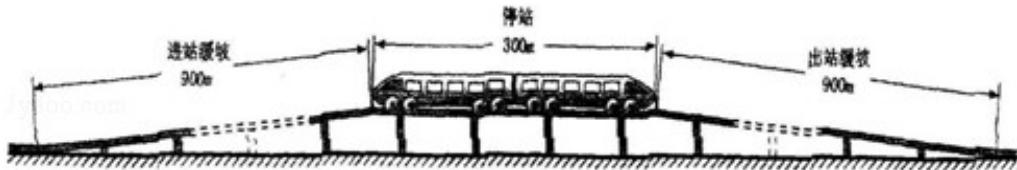

（2011•深圳）如图是某城市的地铁设计方案，进站和出站的轨道都与站台构成一个缓坡为了充分利用能量，上坡前就关闭发动机，利用惯性冲上缓坡．已知火车进站、停站、出站的时间分别为30s、60s、30s，火车的功率为4800KW（并保持不变），火车车身长300m



求：（1）火车在进站、停站、出站的过程中平均速度的大小

（2）火车出站后以l08km/h速度水平匀速直线行驶时，其牵引力的大小

（3）火车在水平匀速直线行驶时受到阻力的大小

考点：变速运动与平均速度；二力平衡条件的应用；功率的计算。

专题：计算题。

分析：（1）求出火车进站、停站、出站的总时间，总路程为站台长度加上车长，利用速度公式求平均速度；

（2）知道火车的功率和匀速运动的速度，利用P=Fv求牵引力大小；

> ③由于火车匀速直线行驶，根据二力平衡条件求阻力大小

解答：解：（1） $_ { \mathrm { ~ t ~ } , \mathrm { s } } = 3 0 \mathrm { s } + 6 0 \mathrm { s } + 3 0 \mathrm { s } = 1 2 0 \mathrm { s } ,$

$ \mathrm{s} _ {\text {总}} = 9 0 0 \mathrm{m} + 3 0 0 \mathrm{m} + 9 0 0 \mathrm{m} + 3 0 0 \mathrm{m} = 2 4 0 0 \mathrm{m}, $

$ \mathrm{v} = \frac {\mathrm{s} \text {总}}{\mathrm{t} \text {总}} = \frac {2 4 0 0 \mathrm{m}}{1 2 0 \mathrm{s}} = 2 0 \mathrm{m/s}; $

> ② $\mathrm { v = 1 0 8 k m / h = 3 0 m / s , P = 4 8 0 0 k W = 4 . 8 \times 1 0 ^ { 6 } W , }$

$ \because \mathrm{P} = \frac {\mathrm{W}}{\mathrm{t}} = \frac {\mathrm{F} \cdot \mathrm{S}}{\mathrm{t}} = \mathrm{Fv}, $

$ \therefore \mathrm{F} = \frac {\mathrm{P}}{\mathrm{v}} = \frac {4 . 8 \times 1 0 ^ {6} \mathrm{W}}{3 0 \mathrm{m/s}} = 1. 6 \times 1 0 ^ {5} \mathrm{N}; $

（3）∵火车匀速直线行驶，

$ \therefore \mathrm{f} = \mathrm{F} = 1. 6 \times 1 0 ^ {5} \mathrm{N}. $

答：：（1）火车在进站、停站、出站的过程中平均速度为20m/s；

（2）火车出站后以l08km/h速度水平匀速直线行驶时，其牵引力的大小为 $1 . 6 { \times } 1 0 ^ { 5 } \mathrm { N }$

（3）火车在水平匀速直线行驶时受到阻力为 $1 . 6 { \times } 1 0 ^ { 5 } \mathrm { N } .$

点评：本题考查了学生对速度公式、功率公式、二力平衡条件的掌握和运用，本题关键：一是计算平均速度要用总路程除以总时间，二是利用好公式P=Fv

(1) 电路图如图所示．; (2) 0.4

【解答】

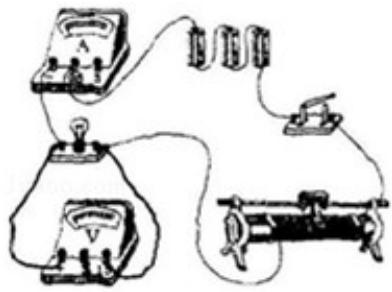

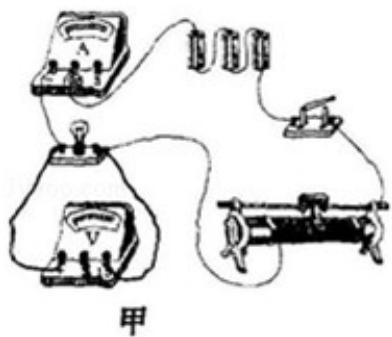

（2011•深圳）电学里有两个重要的实验：伏安法测电阻和测量小灯泡的电功率．如图所示


甲




丙

[来由上图实验得出的数据如表，请回答下列问题：

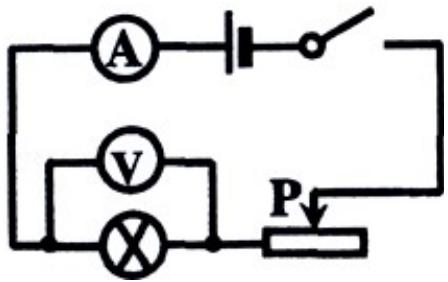

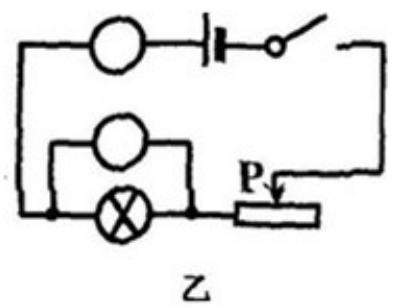

（1）在乙电路图中，画出电流表和电压表
（2）读出丙图的电流表示数，并将数据填入表格中的 0.4 处
（3）根据前3次的实验数据，求小灯泡的电阻
（4）根据表格中的数据求小灯泡最亮时的电功率



考点：探究用电器的电功率实验。

专题：实验题。

分析：①电流表串联在电路中，电压表并联在灯泡两端

> ②由图知电流表量程是0.6A，由图可读出电流表示数

> ③求出前3次电阻测量值的平均值就是小灯泡的电阻值

> ④电压最大时灯泡最亮，已知最大电压U、对应电流I，由P=UI可求出灯泡的功率解答：解：①电路图如图所示

> ②由图示电流表可知电流表示数是0.4A

> ③小灯泡电阻为 $\mathrm { R } = \frac { \mathrm { R } _ { 1 } + \mathrm { R } _ { 2 } + \mathrm { R } _ { 3 } } { 3 } = \frac { 7 . 6 9 \Omega + 8 . 3 3 \Omega + 8 . 8 2 \Omega } { 3 } = 8 . 2 8 \Omega .$

> ④当 U=3.5V，I=0.4A 时，灯泡最亮 $\mathrm { P = U I } { = } 3 . 5 \mathrm { V } { \times } 0 . 4 \mathrm { A } { = } 1 . 4 \mathrm { W }$

故答案为：①电路图如图所示．②0.4

（3）小灯泡的电阻是8.28Ω．（4）小灯泡最亮时的电功率是1.4W



点评：电流表应串联在电路中，电压表应并联在电路中

D

B

见解析

【解答】

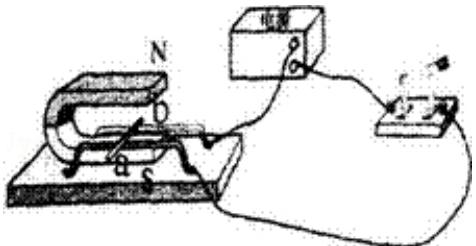

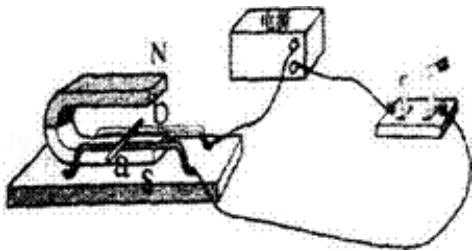

（2011•深圳）如图所示，闭合开关后导体ab开始运动起来，若让导体的运动方向发生改变，则可以采取的措施正确的是（　　）



A．改变磁场方向或电流方向 B．改变磁场强 C．改变磁场方向和电流方向 D．改变线圈的匝数

考点：磁场对电流的作用力；左手定则。专题：实验探究题。

分析：通电导体在磁场中的受力方向与磁场方向和电流方向有关，可根据左手定则判断力的方向解答：解；由左手定则可知，磁场力的方向与磁场及电流的方向决定，所以：A、只将电流方向改变时，则大拇指的方向也要反向，即磁场力的方向反向；只将磁场方向改变，则大拇指所指的方向反向，即磁场力的方向反向，故A正确B、改变磁场的强弱，不会改变磁场力的方向，故B错误C、同时改变电流方向和磁场方向，大拇指的指向不变，即磁场力的方向不变，故C错误D、改变线圈的匝数，不会改变磁场力的方向，故D错误故选A

点评：掌握左手定则内容，左手定则的内容：伸开左手，四指与大拇指相互垂直，让磁场穿过掌心，四指指向电流方向，则大拇指所指的方向为磁场力的方向

C点评：此题考查了生活中的液化现象，要记住白气不是气体，而是水蒸气液化成的小水珠
