2009 上海卷 物理

做简谐振动的单摆摆长不变，若摆球质量增加为原来的 4 倍，摆球经过平衡位置时速度
减小为原来的1/2，则单摆振动的(A)频率、振幅都不变 (B)频率、振幅都改变(C)频率不变，振幅改变 (D)频率改变，振幅不变

[ ]

填空题

小球由地面竖直上抛，上升的最大高度为H，设所受阻力大小恒定，地面为零势能面．在上升至离地高度 h 处，小球的动能是势能的 2 倍，在下落至离地高度 h 处，小球的势能是动能的2倍，则h等于(A) $\frac { H } { 9 }$ (B) $\frac { 2 H } { 9 }$ (C) $\frac { 3 H } { 9 }$ (D) $\frac { 4 H } { 9 }$

[ ]

Ⅱ．多项选择题

填空题

光电效应的实验结论是：对于某种金属(A)无论光强多强，只要光的频率小于极限频率就不能产生光电效应(B)无论光的频率多低，只要光照时间足够长就能产生光电效应(C)超过极限频率的入射光强度越弱，所产生的光电子的最大初动能就越小(D)超过极限频率的入射光频率越高，所产生的光电子的最大初动能就越大

[ ]

填空题

位于A、B 处的两个带有不等量负电的点电荷在平面内电势
分布如图所示，图中实线表示等势线，则(A)a点和b 点的电场强度相同(B)正电荷从c点移到d 点，电场力做正功(C)负电荷从a 点移到c点，电场力做正功(D)正电荷从e点沿图中虚线移到f点电势能先减小后增大

[ ]

填空题

牛顿以天体之间普遍存在着引力为依据，运用严密的逻辑推理，建立了万有引力定律．在
创建万有引力定律的过程中，牛顿(A)接受了胡克等科学家关于“吸引力与两中心距离的平方成反比”的猜想(B)根据地球上一切物体都以相同加速度下落的事实，得出物体受地球的引力与其质量成
正比，即F∝m的结论(C)根据F∝m和牛顿第三定律，分析了地、月间的引力关系，进而得出 $\mathsf { F } \propto \mathsf { m } _ { 1 } \mathsf { m } _ { 2 }$ (D)根据大量实验数据得出了比例系数G的大小

填空题

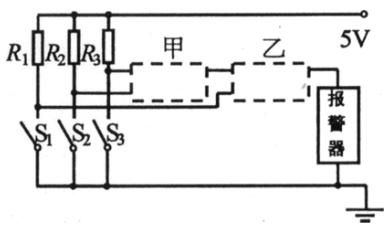

如图为某报警装置示意图．该报警装置在一扇门、两扇窗上各装有一个联动开关，门、窗未关上时，开关不闭合，只要有一个开关未闭合，报警器就会报警．该报警装置中用了两个串联的逻辑电路，虚线框甲内应选用 $\_$门电路，虚线框乙内应选用 门电路．(填：与，非，或)

(8 分)(1)用多用表的欧姆档测量阻值约为几十 k的电阻 Rx，以下给出的是可能的实验操作步骤，其中S为选择开关，P为欧姆档调零旋钮．把你认为正确步骤前的字母按合理的顺序填写在下面的横线上

A．将两表笔短接，调节P使指针对准刻度盘上欧姆档的0刻度，断开两表笔

B．将两表笔分别连接到被测电阻的两端，读出Rx 的阻值后，断开两表笔

C．旋转S使其尖端对准欧姆档×1k

D．旋转S 使其尖端对准欧姆档×100

e．旋转S使其尖端对准交流500V

档，并拔出两表笔

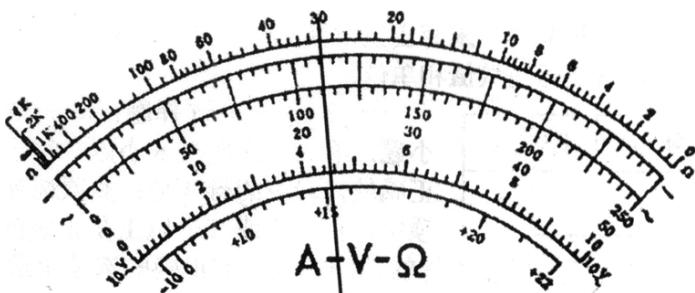

根据右图所示指针位置，此被测电阻的阻值约为

(2)(多选题)下述关于用多用表欧姆档测电阻的说法中，正确的是

(A)测量电阻时，如果指针偏转过大，应将选择开关S 拨至倍率较小的档位，重新调零后测量

(B)测量电阻时，如果红、黑表笔分别插在负、正插孔，则会影响测量结果

(C)测量电路中的某个电阻，应该把该电阻与电路断开

(D)测量阻值不同的电阻时，都必须重新调零

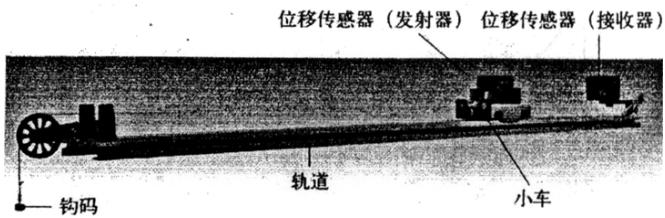

(6 分)如图为“用 DIS(位移传感器、数据采集器、计算机)研究加速度与力的关系”的实验装置

(1)在该实验中必须采用控制变量法，应保持 不变，用钩码所受的重力

作为$\_$ ，用DIS测小车的加速度

(2)改变所挂钩码的数量，多次重复测量．在某次实验中根据测得的多组数据可画出a －F关系图线(如图所示)

①分析此图线的OA段可得出的实验结论是

②(单选题)此图线的 AB 段明显偏离直线，造成此误差的主要原因是

(A)小车与轨道之间存在摩擦 (B)导轨保持了水平状态(C)所挂钩码的总质量太大 (D)所用小车的质量太大

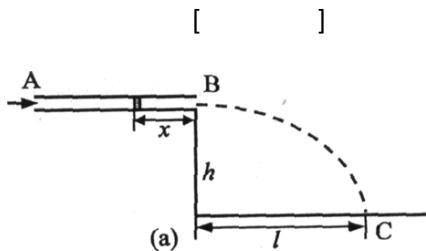

(6 分)利用图(a)实验可粗略测量人吹气产生的压强．两端开口的细玻璃管水平放置，管内塞一潮湿小棉球，实验者从玻璃管的一端 A 吹气，棉球从另一端 B 飞出．测得玻璃管内部截面积 S，距地面高度 h，棉球质

量 m，开始时的静止位置与管口 B 的距离 x，落地点 C 与管口 B 的水平距离 l．然后多次改

变x，测出对应的l，画出l²—x关系图线，如图(b)所示，并由此 得出相应的斜率k

(1)若不计棉球在空中运动时的空气阻力，根据以上测得的物理量可得，棉球从B 端飞出时速度 $\mathsf { v } _ { 0 } { \mathrm { : } }$ ＝

(2)假设实验者吹气能保持玻璃管内气体压强始终为恒定值，不计棉球与管壁的摩擦，重力加速度 g，大气压强 ${ \mathsf p } _ { 0 }$ 均为已知．利用图(b)中拟合直线的斜率 k 可得，管内气体压强 p＝

(3)考虑到实验时棉球与管壁间有摩擦力，则(2)中得到的p 与实际压强相比 \_(填：偏大、偏小)
