10．（8分）一同学测量某干电池的电动势和内阻。

（1）图1所示是该同学正准备接入最后一根导线（图中虚线所示）时的实验电路。请指出图中在器材操作上存在的不妥之处。

图1

图2

（2）实验测得的电阻箱阻值R和电流表示数I，以及计算的 $| \frac { \ d H _ { 1 } } { \ d I _ { I } } \rangle$ 数据见下表：
<table><tr><td rowspan=1 colspan=1>R/Ω</td><td rowspan=1 colspan=1>8.0</td><td rowspan=1 colspan=1>7.0</td><td rowspan=1 colspan=1>6.0</td><td rowspan=1 colspan=1>5.0</td><td rowspan=1 colspan=1>4.0</td></tr><tr><td rowspan=1 colspan=1> $\mathrm { I / A }$ </td><td rowspan=1 colspan=1>0.15</td><td rowspan=1 colspan=1>0.17</td><td rowspan=1 colspan=1>0.19</td><td rowspan=1 colspan=1>0.22</td><td rowspan=1 colspan=1>0.26</td></tr><tr><td rowspan=1 colspan=1> $\frac { 1 } { I } / \mathrm { A } ^ { - 1 }$ </td><td rowspan=1 colspan=1>6.7</td><td rowspan=1 colspan=1>6.0</td><td rowspan=1 colspan=1>5.3</td><td rowspan=1 colspan=1>4.5</td><td rowspan=1 colspan=1>3.8</td></tr></table>

图3

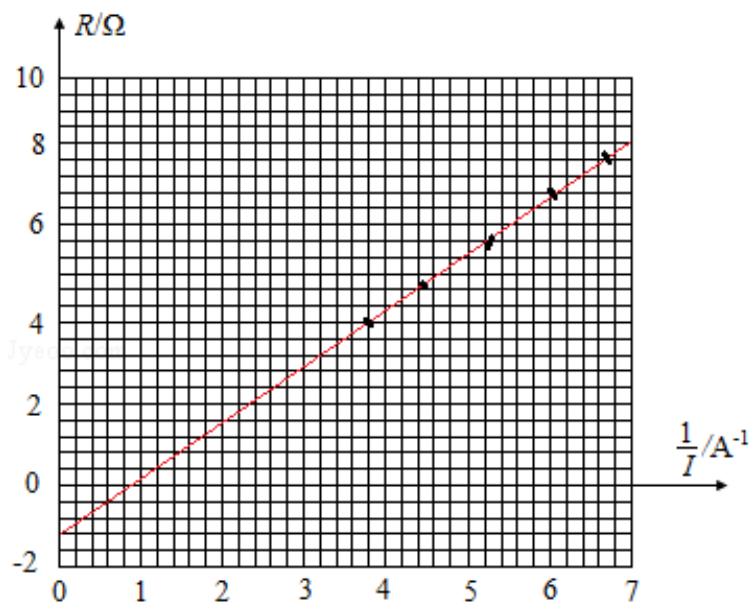

根据表中数据，在答题卡的方格纸上作出 $\mathrm { R } { - } \frac { 1 } { I } .$ 关系图象。

由图象可计算出该干电池的电动势为　1.43 V；内阻为　1.2 Ω。
