(10分) 某同学购买的蓝牙耳机电池上标有 " 8 0 m…——2026 高考物理第 12 题答案解析

12.(10分)

某同学购买的蓝牙耳机电池上标有 $" 8 0 \mathrm { \ m A } \cdot \mathrm { h } "$ 字样，为了测量该电池电动势和实际容量，该同学进行了如下实验：

(1)测量电池的电动势，可供选择的器材如下：

待测电池E、电流 $\mathbf { A } _ { 1 } ~ ( 0 - 0 . 6 \mathbf { A }$ 内阻较小)、电流表 $\mathbf { A } _ { 2 } \mathbf { \Lambda } ( 0 \sim 1 0 0 \mathbf { m } \mathbf { A }$ 内阻较小)、电阻箱 ${ \pmb R } _ { 0 }$ (0\~99999.9Ω)、开关S和导线若干。

完成下列填空：

①该电池允许的最大放电电流为80mA,电流表应 填“A $" \mathbf { A } _ { 1 } \} ^ { \flat }$ “ ${ } ^ { u } { \bf A } _ { 2 } { } ^ { n } )$

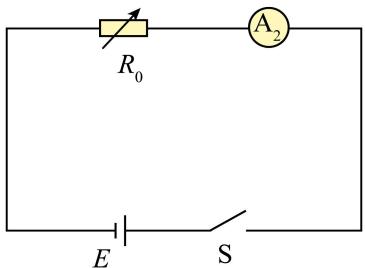

②请根据上述器材设计实验电路，并在答题卡上指定位置补全电路图；

③按照②中正确电路图连接电路，闭合开关S,记录电流表示数I及电阻箱阻值 ${ \cal R } _ { 0 } { } _ { 1 }$ ;断开开关S,改变R $\scriptstyle R _ { 0 } .$ 重复以上步骤，得到 $\frac { 1 } { I }$ 和 $\scriptstyle R _ { 0 }$ 的关系如图(a)所示，由图可得电池电动势 $\scriptstyle { E = }$ (结果保留2位有效数字)。

图(a)

(2)该同学设计出测量电池容量的电路，如图(b)甲所示。完成下列填空：

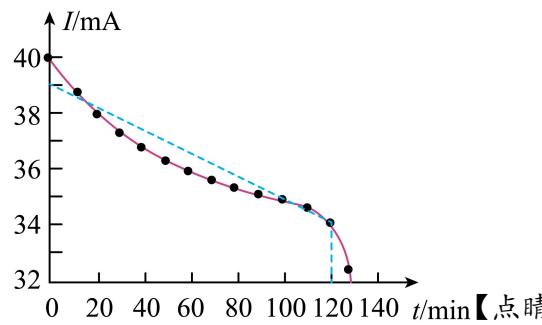

①电路连接完毕，闭合开关S,每隔一段时间记录电压表、电流表的示数U和 ${ \boldsymbol { \mathit { I } } } ,$ ,得到U和I随时间1变化的图像分别如图(b)乙、丙所示；

甲

图(b)

丙

②由图(b)乙、丙可知，随着电池持续放电，输出电压和电流均持续减小。当1=120min时，电池输出电压为 \_V,随后电池输出电压和电流开始迅速衰减，电池无法正常工作。电池处于正常工作状态可以放出的总电量称为实际容量，由测量结果可估算出该电池的实际容量为 mA·h(以上结果均保留2位有效数字)。
