10．（10 分）某同学要研究一小灯泡 L（3.6V，0.30A）的伏安特性。所用器材有：电流表$\mathbf { A } _ { 1 }$ （量程200mA，内阻 $\mathrm { R } _ { \mathrm { g l } } { = } 1 0 . 0 \Omega \cdot$ ）、电流表 $\mathbf { A } _ { 2 }$ （量程500mA，内阻 $\mathrm { R } _ { \mathrm { g } 2 } { = } 1 . 0 \Omega \cdot$ ）、定值电阻 $\mathrm { R } _ { 0 }$ （阻值 $\mathrm { R } _ { 0 } { = } 1 0 . 0 \Omega $ ）、滑动变阻器 $\mathsf { R } _ { 1 }$ （最大阻值10Ω）、电源E（电动势4.5V，内阻很小）、开关S 和若干导线。该同学设计的电路如图（a）所示。
（ 1 ） 根 据 图 （ a ）， 在 图 （ b ） 的 实 物 图 中 画 出 连 线 。
图(a)
图(b)
（2）若 $\mathrm { I } _ { 1 }$ 、 $\mathrm { I } _ { 2 }$ 分别为流过电流表 $\mathbf { A } _ { 1 }$ 和 $\mathbf { A } _ { 2 }$ 的电流，利用 $\mathrm { I } _ { 1 }$ 、 $\mathrm { I } _ { 2 }$ 、 $\mathrm { R _ { g 1 } }$ 和 $\mathrm { R } _ { 0 }$ 写出：小灯泡两端的电压 ${ \mathrm { U } } { = } \mathrm { { \_ { I } } _ { 1 } \mathrm { ~ ( R _ { g l } { \pm } R _ { 0 } ) } }$ ，流过小灯泡的电流 $\mathrm { I } { = } \_ { \mathrm { I } _ { 2 } - \mathrm { I } _ { 1 } }$ 。为保证小灯泡的安全， $\mathrm { I } _ { 1 }$ 不能超过 $1 8 0 ~ \mathrm { \ m A }$
（3）实验时，调节滑动变阻器，使开关闭合后两电流表的示数为零。逐次改变滑动变阻器滑片的位置并读取相应的 $\mathrm { I } _ { 1 }$ 、 $\mathrm { I } _ { 2 } .$ ．所得实验数据在表中给出。
<table><tr><td> $I_{1}/mA$ </td><td>32</td><td>55</td><td>85</td><td>125</td><td>144</td><td>173</td></tr><tr><td> $I_{2}/mA$ </td><td>171</td><td>229</td><td>299</td><td>379</td><td>424</td><td>470</td></tr></table>
根据实验数据可算得，当 $\mathrm { I } _ { 1 } { = } 1 7 3 \mathrm { m A }$ 时，灯丝电阻 $\ R = \_ 1 1 . 6 \Omega$ （保留1位小数）。
（4）如果用另一个电阻替代定值电阻 $\mathrm { R } _ { 0 }$ ，其他不变，为了能够测量完整的伏安特性曲线，所用电阻的阻值不能小于 8.0 Ω（保留1位小数）。

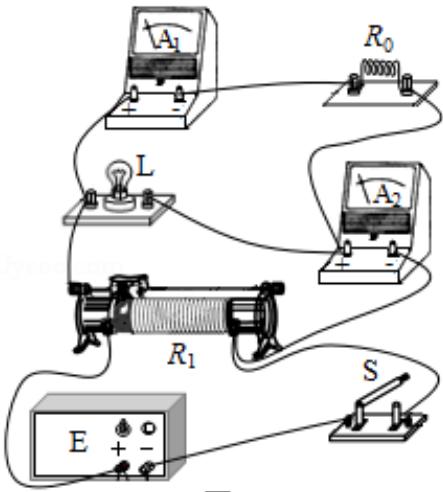

(1) 如上图所示; (2) ${ \mathrm { I } } _ { 1 } ~ ( \mathrm { R } _ { \mathrm { g l } } { + } \mathrm { R } _ { 0 } ) , ~ { \mathrm { I } } _ { 2 } - { \mathrm { I } } _ { 1 }$ ，180; (3) 11.6; (4) 8.0
