某同学利用图（a）所示装置研究平抛运动的规律。实验时该同学…——2021 高考物理第 9 题答案解析

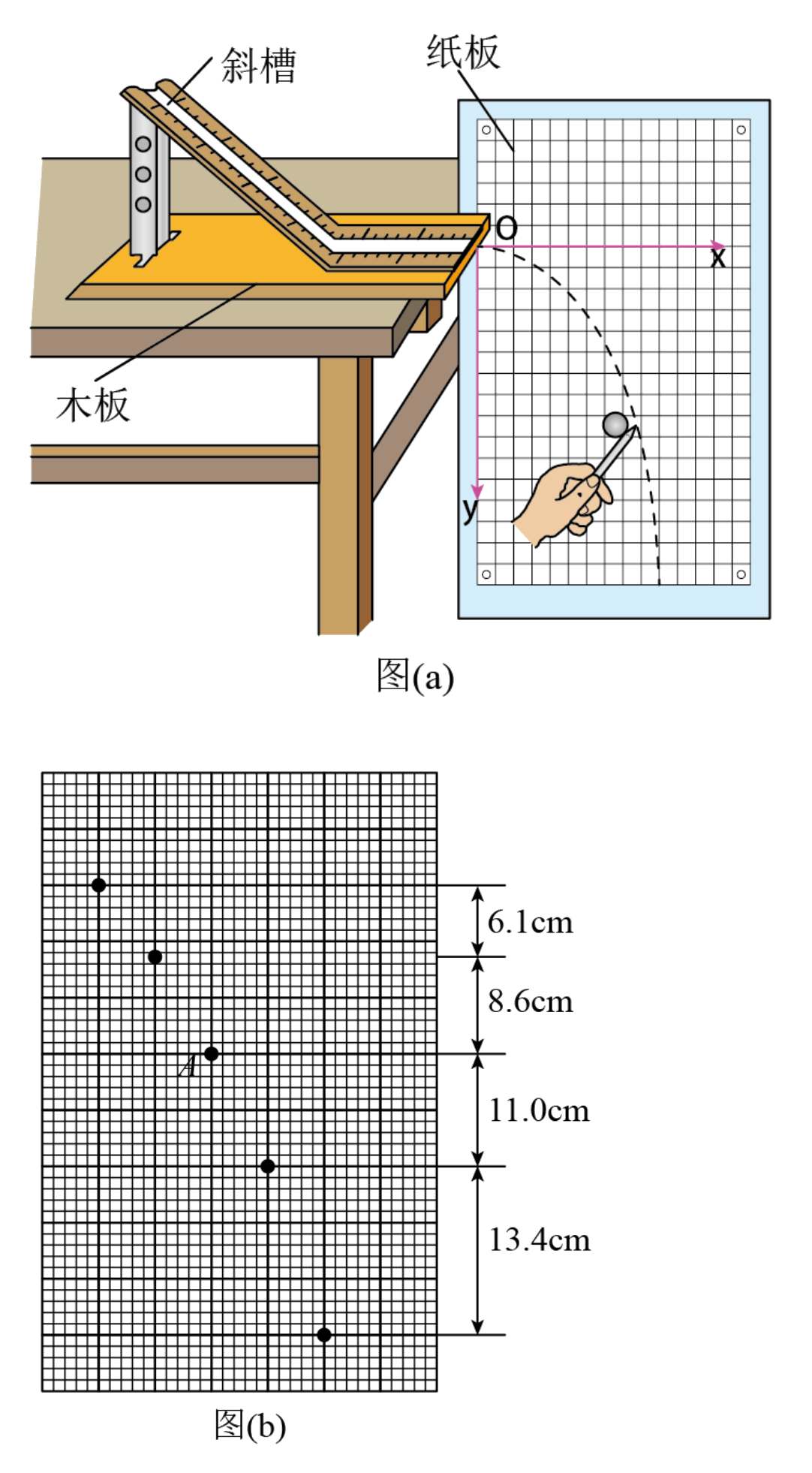

9. 某同学利用图（a）所示装置研究平抛运动的规律。实验时该同学使用频闪仪和照相机对做平抛运动的小
球进行拍摄，频闪仪每隔0.05s发出一次闪光，某次拍摄后得到的照片如图（b）所示（图中未包括小球刚
离开轨道的影像） 。图中的背景是放在竖直平面内的带有方格的纸板，纸板与小球轨迹所在平面平行，其上
每个方格的边长为5cm。该同学在实验中测得的小球影像的高度差已经在图（b）中标出。

完成下列填空： （结果均保留2 位有效数字）
（1） 小球运动到图 （b） 中位置A 时， 其速度的水平分量大小为___________m/s， 竖直分量大小为___________
m/s；
（2）根据图（b）中数据可得，当地重力加速度的大小为___________ 2m/s。
