（10 分）某同学用伏安法测定待测电阻 R _ x 的阻值…——2018 高考物理第 11 题答案解析

【考点】N6：伏安法测电阻

【专题】13：实验题；23：实验探究题；31：定性思想；46：实验分析法；535：恒定电流专题

【分析】①分析给出的仪表，根据安全和准确性原则进行分析，从而确定应选择的测量仪表；

②根据实验原理确定实验电路图，明确分压接法和内外接法的正确应用；

③分析电路图，根据电表内阻的影响进行分析，明确误差情况和原因。

【解答】解：①因待测电阻阻值较大，为了准确测量，应采用较大的电动势，故选电动势为12V 的电源F；电压表选择10V 的量程，最大电流I约为：

$\mathrm { I } { = } { \frac { 1 0 } { 1 0 0 0 0 } } { = } 0 . 0 0 1 \mathrm { A } { = } 1 \mathrm { m A }$ ，故电流表选择C；

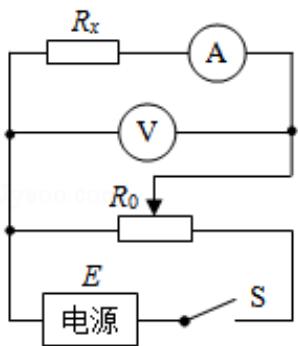

②因给出的滑动变阻器总阻值较小，所以应采用分压接法，同时因待测电阻较大，为了准确测量，电流表选择内接法，故电路图如图所示；

③因本实验采用电流表内接法，由于电流表分压影响，电压表测量值将大于真实值，由欧姆定律可知，电阻测量值将大于真实值；

故答案为：①B；C；F；②如图所示；③大于；电压表的读数大于待测电阻两端的实际电压。

【点评】遇到电学实验问题应明确：①通过求出待测电阻的最大电流来选择电流表量程；

②明确“大内偏大，小外偏小“的电流表接法和误差情况分析；③若变阻器的全电阻能满足电路电阻要求时，变阻器可以采用限流式接法。
