【解答】
（6分）

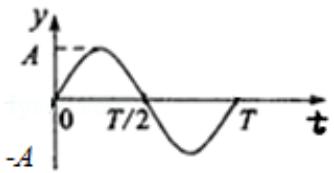

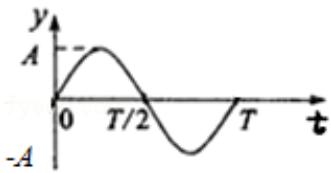

一简谐机械波沿x轴正方向传播，周期为T，波长为λ．若在x=0处质点的振动图象如图所示，则该波在t $= \frac { T } { 2 }$ 时刻的波形曲线为（　　）

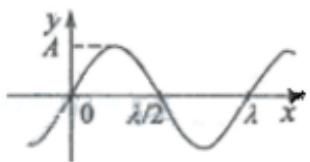

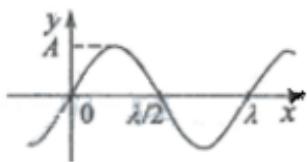

A

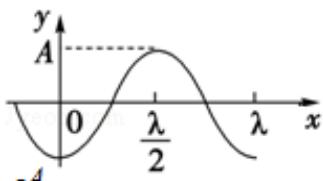

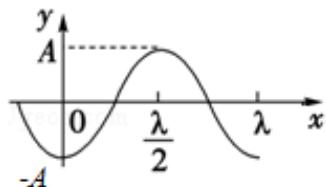

B

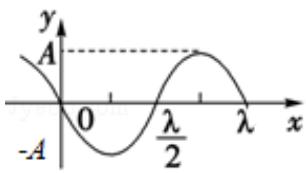

C

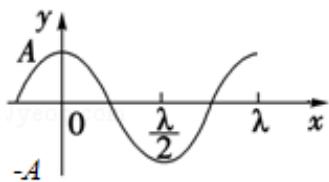

D

【考点】73：简谐运动的振动图象；F4：横波的图象

【分析】由x=0点处质点的振动图象可知该质点的运动情况，得出 $\frac { \intercal } { 2 }$ 时刻的运动性质即可得出符合题意的选项

【解答】解：从振动图上可以看出x=0处的质点在 $\mathrm { t } { = } \frac { \mathrm { T } } { 2 }$ 时刻处于平衡位置，且正在向下振动，四个选项中只有A图符合要求，故A项正确，BCD错误。故选：A。

【点评】本题要求学生能正确的分析振动图象和波动图象；难点在于能否由波动图象中得出物体的运动方向
