34．（1）（8分）某同学使用打点计时器测量当地的重力加速度。

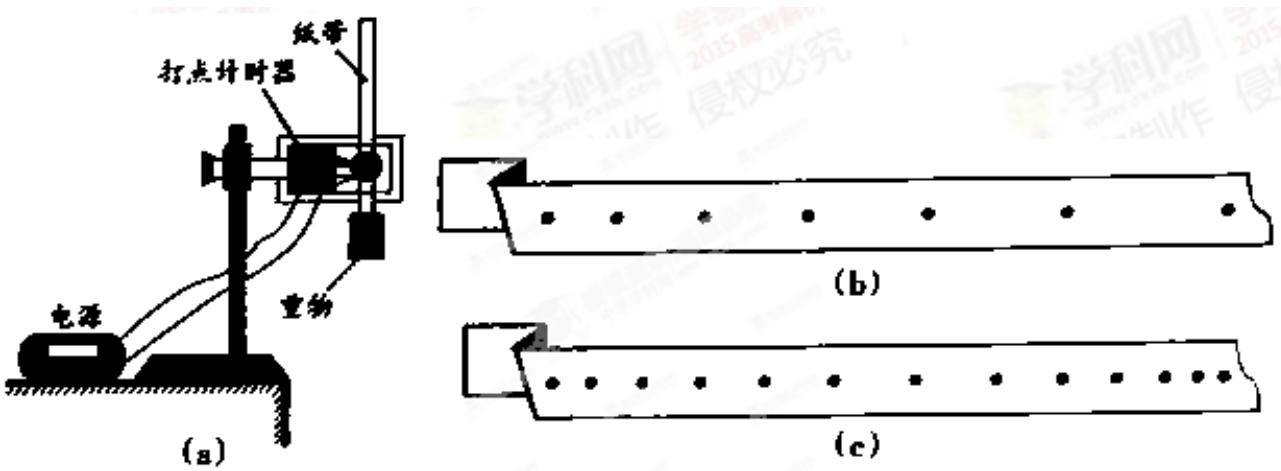

①请完成以下主要实验步骤：按图14（a）安装实验器材并连接电源；竖直提起系起有重物的纸带，使重物（填“靠近”或“远离”）计时器下端；，使重物自由下落；关闭电源，取出纸带；换新纸带重复实验。
②图 14（b）和（c）是实验获得的两条纸带，应选取 （填“b”或“c”）来计算重力加速度。在实验操作和数据处理都正确的情况下，得到的结果仍小于当地重力加速度，主要原因是空气阻力和
图 14
（2）（10分）某实验小组研究两个未知元件X和Y的伏安特性，使用的器材包括电压表（内阻约为3kΩ）、电流表（内阻约为1Ω）、定值电阻等。
(b)
图 15
(c)

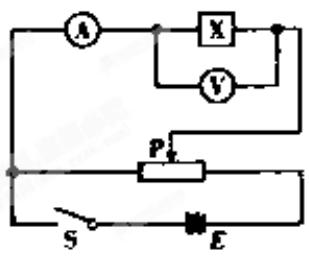

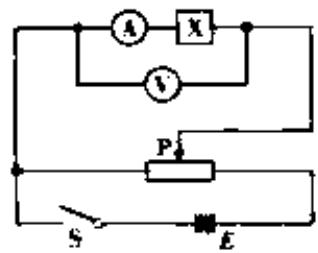

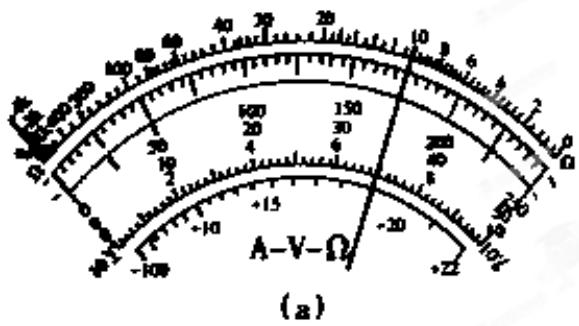

①使用多用电表粗测元件X的电阻。选择“×1”欧姆档测量，示数如图15（a）所示，读数为 Ω。据此应选择图15中的 （填“b”或“c”）电路进行实验。
②连接所选电路，闭合S；滑动变阻器的滑片P从左向右滑动，电流表的示数逐渐 （填“增大”或“减小”）；依次记录电流及相应的电压；将元件X换成元件Y，重复实验。
(a)
(b)
图 16

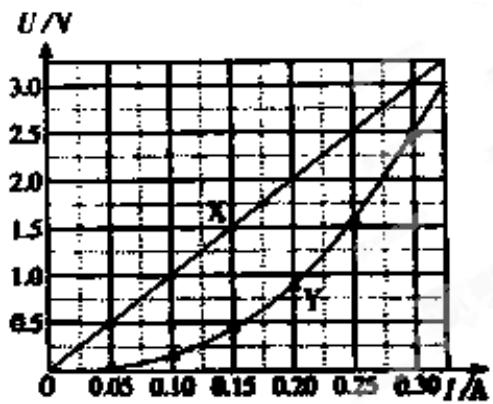

③图16（a）是根据实验数据作出的 U-I图线，由图可判断元件 （填“X”或“Y”）是非线性元件。

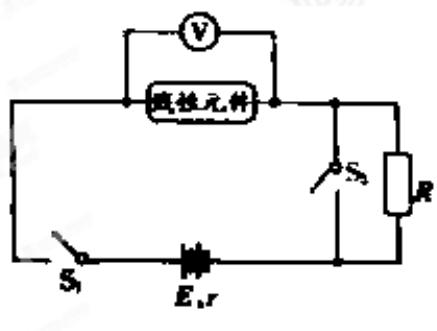

④该小组还借助X和Y中的线性元件和阻值R＝21Ω的定值电阻，测量待测电池组的电动势E和电阻r，如图 16（b）所示。闭合 $S _ { 1 }$ 和 $S _ { 2 }$，电压表读数为 3.00V；断开 $S _ { 2 }$，读数为 1.00V，利用图 16（a）可算得E＝V，r＝ Ω（结果均保留两位有效数字，视电压表为理想电压表）。
参考答案
(1) 靠近，先通电源，再释放纸带; (2) b，纸带与打点计时器间的阻力；⑵①10，b；②增大; (3) Y; (4) 3.2，0.50
