10.某同学描绘一种电子元件的I U- 关系图象，采用的实验电路图如题图1所示，V为电压表

mA为电流表，E为电源（电动势约6V ），R为滑动变阻器（最大阻值20Ω）， $R _ { 0 }$ 为定值电阻，S为开关。

图1

图2

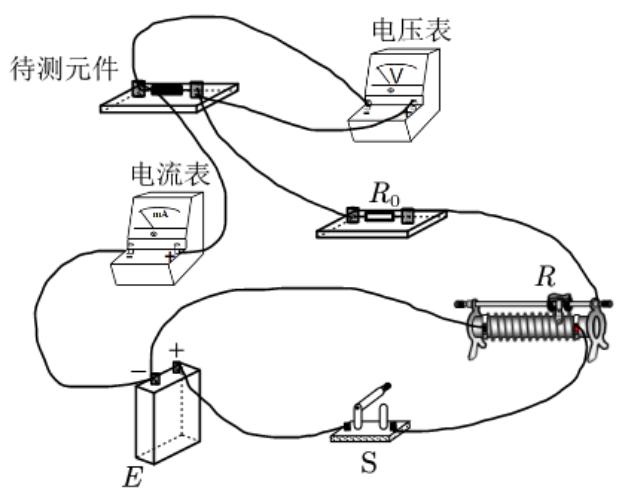

(1)请用笔画线代替导线，将题图2所示的实物电路连接完整

(2)调节滑动变阻器，记录电压表和电流表的示数如下表：

<table><tr><td rowspan=1 colspan=1>电压U/V</td><td rowspan=1 colspan=1>0.000</td><td rowspan=1 colspan=1>0.250</td><td rowspan=1 colspan=1>0.500</td><td rowspan=1 colspan=1>0.650</td><td rowspan=1 colspan=1>0.700</td><td rowspan=1 colspan=1>0.725</td><td rowspan=1 colspan=1>0.750</td></tr><tr><td rowspan=1 colspan=1>电流I/mA</td><td rowspan=1 colspan=1>0.00</td><td rowspan=1 colspan=1>0.10</td><td rowspan=1 colspan=1>0.25</td><td rowspan=1 colspan=1>0.60</td><td rowspan=1 colspan=1>1.70</td><td rowspan=1 colspan=1>4.30</td><td rowspan=1 colspan=1>7.50</td></tr></table>

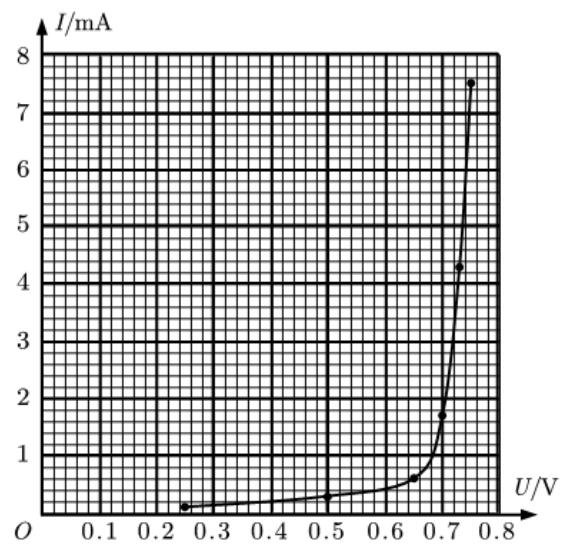

请根据表中的数据，在方格纸上作出该元件的I U- 图线

(3)根据作出的I U- 图线可知，该元件是 （选填“线性”或“非线性”）元件。

(4)在上述测量中，如果用导线代替电路中的定值电阻 $R _ { 0 }$ ，会导致的两个后果是
A．电压和电流的测量误差增大
B．可能因电流过大烧坏待测元件
C．滑动变阻器允许的调节范围变小
D．待测元件两端电压的可调节范围变小
