如图，由某种粗细均匀的总电阻为3R的金属条制成的矩形线框…——2015 高考物理第 18 题答案解析

【答案】 C

【解析】设PO左侧电路的电阻为Rx，则右侧电路的电阻为3R-Rx，所以外电路的总电阻为$R ^ { \prime } = \frac { R _ { x } \left( 3 R - R _ { x } \right) } { 3 R }$，外电路电阻先增大后减小，所以路端电压先增大后减小，所以B错误；电路的总电阻先增大后减小，再根据闭合电路的欧姆定律可得PQ中的电流： $I = \frac { E } { R + R ^ { \prime } }$ 先较小后增大，故A错误；由于导体棒做匀速运动，拉力等于安培力，即F=BIL，拉力的功率 $P { = } B I L \nu ,$，先减小后增大，所以C正确；外电路的总电阻 $R ^ { \prime } = \frac { R _ { x } \left( 3 R - R _ { x } \right) } { 3 R }$ 最大为3R/4，小于电源内阻R，又外电阻先增大后减小，所以外电路消耗的功率先增大后减小，故D错误。

【考点定位】 电磁感应

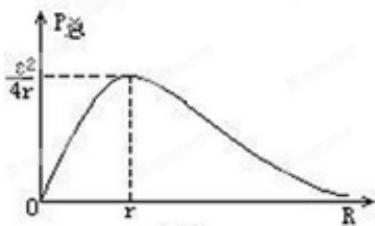

【名师点睛】 本题主要是对电路的分析以及对电功率的计算，外电路为并联电路，在导体棒运动的过程中外电路电阻在改变，从而判断路端电压的变化，然后根据外电路消耗的电功率与外电路电阻的关系，判断输出功率的变化。
