（6分）某静电场的电场线分布如图所示，图中P、Q两点的电场…——2009 高考物理第 4 题答案解析

【解答】

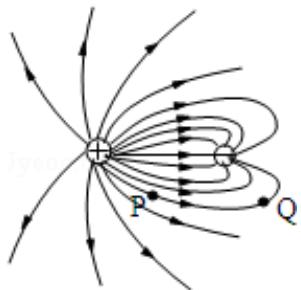

（6分）某静电场的电场线分布如图所示，图中P、Q两点的电场强度的大小分别为 $\mathrm { E _ { P } } .$ 和 $\operatorname { E } _ { \mathrm { Q } }$ ，电势分别为 $\mathrm { { U } _ { P } } .$ 和 $\mathrm { U _ { Q } }$ ，则（　　）

A $\mathrm { E _ { P } { > } E _ { Q } { , } \Delta \ U _ { P } { > } U _ { Q } }$ B $\mathrm { E _ { P } { > } E _ { Q } { , } \Delta \ U _ { P } { < } U _ { Q } }$ C $\mathrm { E _ { P } { < } E _ { Q } , \Delta \ U _ { P } { > } U _ { Q } }$ D $\mathrm { E } _ { \mathrm { P } } { < } \mathrm { E } _ { \mathrm { Q } }$ $\mathrm { U } _ { \mathrm { P } } { < } \mathrm { U } _ { \mathrm { Q } }$

【考点】A6：电场强度与电场力；A7：电场线；AC：电势

【专题】532：电场力与电势的性质专题

【分析】根据电场线越密代表场强越强，可以判定P点的场强大于 $\mathbf { \nabla } \cdot \mathbf { Q } .$ 点的场强；根据沿电场线方向电势逐渐降低可以判定P点的电势高于Q点的电势

【解答】解：电场线越密代表场强越强，从图可以看出P点的电场线的密集程度大于Q点的密集程度，故P点的场强大于 $\mathbf { \nabla } Q$ 点的场强，所以 $\mathrm { E } _ { \mathrm { p } } { > } \mathrm { E } _ { \mathrm { Q } }$
又由于沿电场线方向电势逐渐降低，由图可知电场线的方向由P指向Q，所以P点的电势高于Q点的电势，即 $\mathrm { U } _ { \mathrm { P } } { > } \mathrm { U } _ { \mathrm { Q } }$ ，故A正确。

故选：A。

【点评】只要理解了电场线的特点即可顺利解决此题
