10．（9 分）电压表满偏时通过该表的电流是半偏时通过该表的电流的两倍．某同学利用这一事实测量电压表的内阻（半偏法）实验室提供材料器材如下：待测电压表 $\textcircled{\mathrm { v } }$ （量程 3V，内阻约为 3000 欧），电阻箱 ${ \sf R } _ { 0 }$ （最大阻值为99999.9欧），滑动变阻器 ${ \sf R } _ { 1 }$ （最大阻值100欧，额定电流2A），电源E（电动势6V，内阻不计），开关两个，导线若干

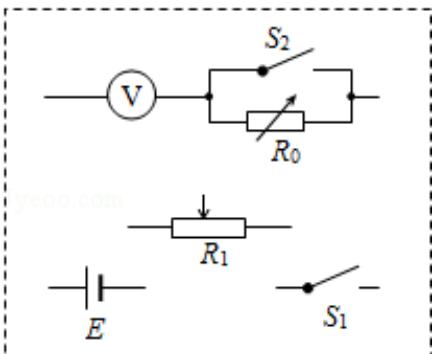

（1）虚线框内为该同学设计的测量电压表内阻的电路图的一部分，将电路图补充完整
（2）根据设计的电路写出步骤： 移动滑动变阻器的滑片，以保证通电后电压表所在支路分压最小，闭合开关 $\underline { { \mathsf { S } } } _ { 1 \underline { { \mathsf { S } } } } \mathsf { S } _ { 2 }$ ，调节 $\underline { { \mathsf { R } } } _ { 1 . }$ ，使电压表的指针满偏，保证滑动变阻器的位置不变，断开开关 $\underline { { \mathsf { S } } } _ { 2 } \underline { { \mathsf { , \Omega } } }$ ，调节电阻箱 ${ \underline { { \mathsf { R } } } } _ { 0 }$ 使电压表的指针半偏，读取电阻箱所示的电阻值，此即为测得的电压表内阻；
（3）将这种方法测出的电压表内阻记为 $\mathsf { R } _ { \mathsf { v } } ^ { \prime }$ ，与电压表内阻的真实值 $\mathsf { R } _ { \mathsf { v } }$ 相比，$\mathsf { R } _ { \mathsf { v } } ^ { \prime } \mathop { \longrightarrow } \mathsf { R } _ { \mathsf { v } }$ （填 $^ { \prime \prime } > ^ { \prime \prime \prime } = ^ { \prime \prime }$ 或 $" < " )$ ），主要理由是 电压表串联电阻箱后认为电压不变，而实际该支路电压变大，则电阻箱分压大于计算值，则会引起测量值的偏大
(1) 如图所示；; (2) 移动滑动变阻器的滑片，以保证通电后电压表所在支路分压最小，闭合开关 S1、S2，调节 R1，使电压表的指针满偏，保证滑动变阻器的位置不变，断开开关 S2，调节电阻箱 R0 使电压表的指针半偏，读取电阻箱所示的电阻值，此即为测得的电压表内阻；; (3) ＞，电压表串联电阻箱后认为电压不变，而实际该支路电压变大，则电阻箱分压大于计算值，则会引起测量值的偏大．
