22．（14分）
一物体放在水平地面上，如图1所示，已知物体所受水平拉力F随时间t的变化情况如图2所示，物体
相应的速度v随时间t的变化关系如图3所示。求：
图1

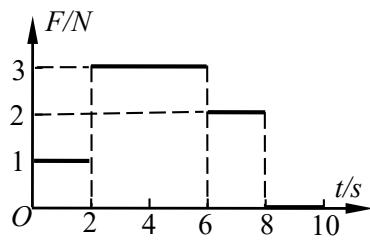

图2

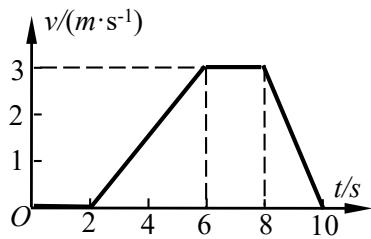

图3
（1）0\~8s时间内拉力的冲量；
（2）0\~6s时间内物体的位移；
（3）0\~10s时间内，物体克服摩擦力所做的功。
参考答案
(1) 18N sg; (2) 6m; (3) 30J
（14分） 一物体放在水平地面上，如图1所示，已知物体所受…——2013 高考物理第 22 题答案解析
2013_省自主命题（安徽）
题目指纹
这道题真正考什么？
关键能力
力学
难度
区分题
完整解析 · 逐步详解
【答案】（1）18N sg （2）6m （3）30J
【解析】（1）由图2知 $I = F _ { 1 } \Delta t _ { 1 } + F _ { 2 } \Delta t _ { 2 } + F _ { 3 } \Delta t _ { 3 }$ $I { = } 1 8 N { \bullet } s$
> ②由图3知物体的位移为
$$ x = \frac { ( 6 - 2 ) } { 2 } \times 3 m = 6 m $$
> ③由图2知，在6\~8s时间内，物体作匀速运动，于是有f=2N
由图3知在0\~10s时间内物体的总位移为
$l = \frac { ( 8 - 6 ) + ( 1 0 - 2 ) } { 2 } { \times } 3 m = 1 5 m$ ，所以 $W = \mathscr { f l } = 2 \times 1 5 J = 3 0 J$
✅ 来源：2013年 · 安徽 · 2013_省自主命题（安徽） · 第 22 题 · 本题已通过全部自动发布校验
