2023_浙江卷
18. 在“测量干电池的电动势和内阻”实验中
图1
图3

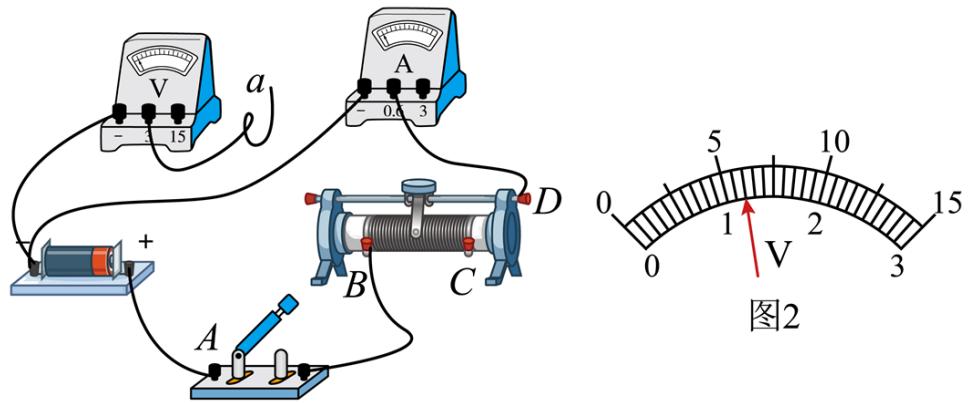

（1）部分连线如图1所示，导线a端应连接到 （选填“A”、“B”、“C”或“D”）接线柱上。正确连接后，某次测量中电压表指针位置如图2所示，其示数为 $\_V$。

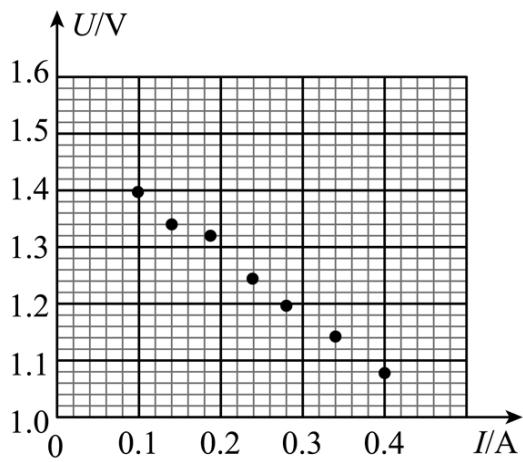

（2）测得的7组数据已标在如图3所示U I- 坐标系上，用作图法求干电池的电动势$E =\_ \_V$ 和内阻 $r = \_$ Ω。（计算结果均保留两位小数）【答案】 ①. B ②. 1.20 ③. 1.50 ④. 1.04
见解析
【解析】
【详解】（1）[1]电压表测量的电压应为路端电压，开关应能控制电路，所以导线 a端应连接到B处；[2]干电池电动势约为1.5V，电压表选择0 3V- 量程，分度值为0.1V，题图中电压表读数为1.20V；

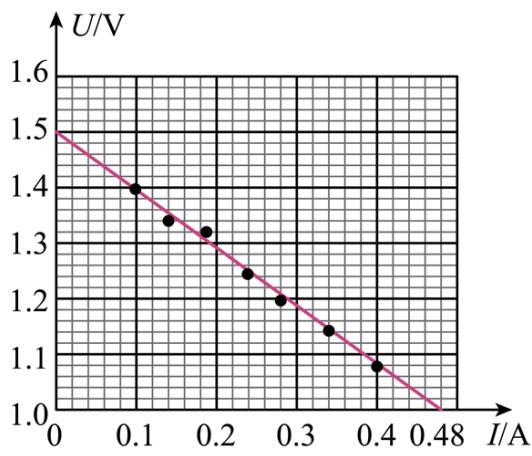

（2）[3][4]作出U I- 如图所示
根据闭合电路欧姆定律
$$ U = E - I r $$
可知U I- 图像纵轴截距为电源电动势可得E =1.50VU I- 图像斜率 绝对值等于电源内阻的$r = \frac { 1 . 5 0 - 1 . 0 0 } { 0 . 4 8 - 0 } \Omega = 1 . 0 4 \Omega$
