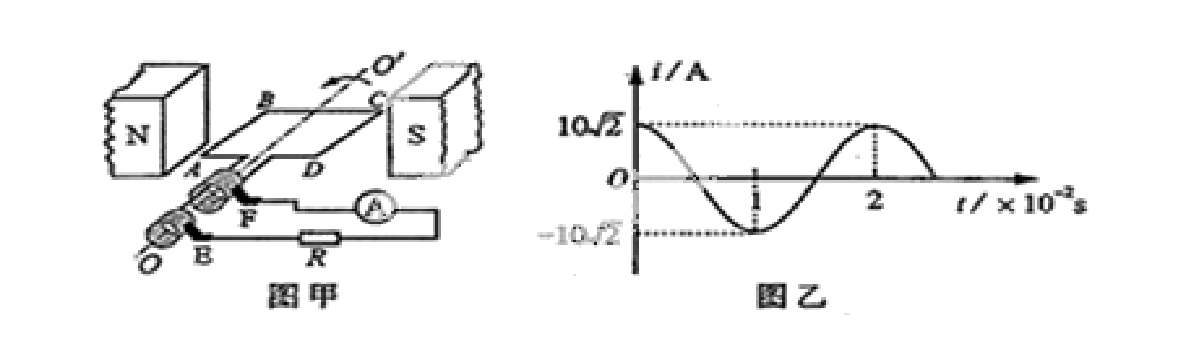

17.图甲是小型交流发电机的示意图， 两磁极N、S间的磁场可视为水平方向的匀强磁场，
○A 为交流电流表。线圈绕垂直于磁场方向的水平轴 OO′沿逆时针方向匀速转动，从图示位
置开始计时，产生的交变电流随时间变化的图像如图乙所示，以下判断正确的是 （ ）
参考答案
AC
图甲是小型交流发电机的示意图， 两磁极N、S间的磁场可视为…——2013 高考物理第 4 题答案解析
2013_山东卷 (物理)
题目指纹
这道题真正考什么？
难度
区分题
2013_山东卷 (物理)
17.图甲是小型交流发电机的示意图， 两磁极N、S间的磁场可视为水平方向的匀强磁场，
○A 为交流电流表。线圈绕垂直于磁场方向的水平轴 OO′沿逆时针方向匀速转动，从图示位
置开始计时，产生的交变电流随时间变化的图像如图乙所示，以下判断正确的是 （ ）
AC
