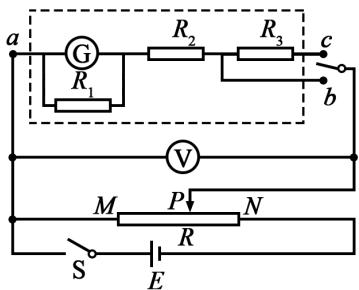

12．某同学改装和校准电压表的电路图如图所示，图中虚线框内是电压表的改装电路。

（1）已知表头 G 满偏电流为 100 μA，表头上标记的内阻值为 900 Ω。 $R _ { 1 }$、 $R _ { 2 }$ 和 $R _ { 3 }$ 是定值电阻。利用$R _ { 1 }$ 和表头构成 1 mA 的电流表，然后再将其改装为两个量程的电压表。若使用 a、b 两个接线柱，电压表的量程为 $1 \ \mathrm { V } ;$；若使用 a、c 两个接线柱，电压表的量程为 3 V。则根据题给条件，定值电阻的阻值应选 R₁=\_\_\_\_\_ \_Ω， $R _ { 2 } { = }$ Ω， $R _ { 3 } { = }$ \_Ω。

（2）用量程为 3 V，内阻为 2 500 Ω 的标准电压表 $\textcircled{\mathrm { V } }$ 对改装表 3 V 挡的不同刻度进行校准。所用电池的电动势E为 $5 \mathrm { V } ;$ 滑动变阻器R 有两种规格，最大阻值分别为 50 Ω 和 5 kΩ。为方便实验中调节电压，图中R应选用最大阻值为\_\_\_\_\_\_Ω 的滑动变阻器。

（3）校准时，在闭合开关S 前，滑动变阻器的滑动端P应靠近 （填“M”或“N”）端。

（4）若由于表头G 上标记的内阻值不准，造成改装后电压表的读数比标准电压表的读数偏小，则表头G 内阻的真实值 （填“大于”或“小于”）900 Ω。
