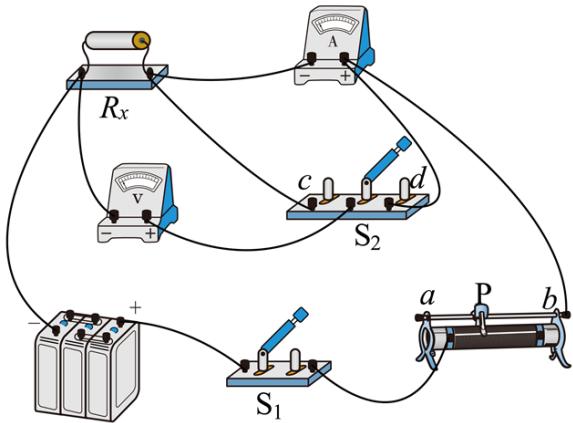

在伏安法测电阻的实验中，提供以下实验器材：电源 E（电动势…——2021 高考物理第 14 题答案解析

【详解】（1）[1]滑动变阻器采用限流式接入电路，开关 $\mathrm { S } _ { 1 }$ 闭合前，滑片 P应滑到b端，使滑动变阻器接入电路阻值最大，保护电路；

（2）[2]根据题意可知待测电阻的阻值 $R _ { x } \leq 1 0 \Omega$ 满足

$$ \frac { R _ { \mathrm { v } } ( \approx 3 \mathrm { k } \Omega ) } { R _ { x } } > \frac { R _ { x } } { R _ { \mathrm { A } } ( \approx 1 \Omega ) } $$

所以电流表的分压比较明显，电流表应采用外接法，所以开关 $\mathrm { S } _ { 2 }$ 应拨向c端；

[3]外接法的测量误差主要来源于电压表的分流，故选B；

（3）[4]若电流表内阻 $R _ { \mathrm { g } } = 1 . 2 \Omega$ ，则电流表的分压可以准确计算，所以电流表采用内接法，所以开关 $\mathrm { S } _ { 2 }$ 应拨向 $d$ 端；

[5]电压表测量电流表和待测电阻的总电压U = 2.37V，电流表分压为

$$ U _ { \mathrm { g } } = I R _ { \mathrm { g } } = 0 . 3 3 { \times } 1 . 2 \mathrm { V } = 0 . 3 9 6 \mathrm { V } $$

根据欧姆定律可知待测电阻阻值为

$$ R _ { x } = \frac { U - U _ { \mathrm { g } } } { I } = \frac { 2 . 3 7 - 0 . 3 9 6 } { 0 . 3 3 } \Omega \approx 6 . 0 \Omega $$
