（7 分）某同学用量程为 1mA、内阻为 120Ω 的表头…——2013 高考物理第 10 题答案解析

【考点】NA：把电流表改装成电压表

【专题】13：实验题；535：恒定电流专题

【分析】（1）对照电路图连线即可，注意电流表的正负接线柱；

（2）并联分流电阻电流量程扩大；串联分压电阻电压量程扩大；

（3）红正黑负，即电流从红表笔流入，黑表笔流出；

（4）根据电路串并联知识列式求解即可。

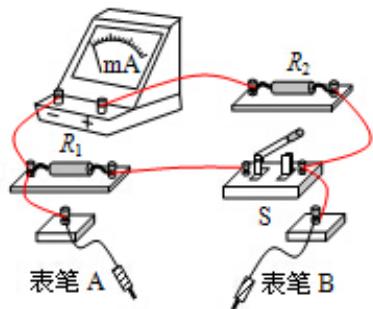

【解答】解：（1）对照电路图连线，如图所示；

（2）开关S断开时，串联分压电阻，电压量程扩大，是电压表；开关S 闭合时，并联分流电阻，电流量程扩大，是电流表；

（3）红正黑负，故表笔A连接负接线柱，为黑表笔；

（4）开关S断开时，电压量程为1V，故： $R _ { v } = \frac { U _ { v } } { I _ { \mathrm { ~ g ~ } } } = \frac { 1 v } { 1 \mathrm { { m A } } } = 1 0 0 0 \Omega$ ；故 $R _ { 2 } = R _ { \mathrm { V } } - R _ { \mathrm { g } } = 1 0 0 0 \Omega \cdot 1 2 0 \Omega = 8 8 0 \Omega$ $R _ { 1 } = \frac { U _ { y } } { I _ { A } - I _ { \mathrm { ~ g ~ } } } = \frac { 1 V } { 1 \mathrm { A } \mathrm { - } \mathrm { 0 } . \ 0 0 1 \mathrm { A } } \approx 1 . \ 0 0 \Omega :$

故答案为：（1）如图所示； （2）电流，电压； （3）黑； （4）1.00，880。

【点评】本题关键明确电压表和电流表的改装原理，然后根据串并联电路的电流、电压、电阻关系列式求解；注意电表是纯电阻电路。
