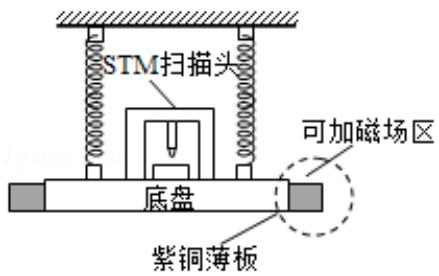

5．（6 分）扫描隧道显微镜（STM）可用来探测样品表面原子尺寸上的形貌，为了有效隔离外界震动对 STM 的扰动，在圆底盘周边沿其径向对称地安装若干对紫铜薄板，并施加磁场来快速衰减其微小震动，如图所示，无扰动时，按下列四种方案对紫铜薄板施加恒磁场；出现扰动后，对于紫铜薄板上下及其左右震动的衰减最有效的方案是（ ）
A
B
C
D
参考答案
A
（6 分）扫描隧道显微镜（STM）可用来探测样品表面原子尺…——2017 高考物理第 5 题答案解析
2017_新课标I卷
题目指纹
这道题真正考什么？
难度
区分题
完整解析 · 逐步详解
【考点】D8：法拉第电磁感应定律
【专题】31：定性思想；43：推理法；53C：电磁感应与电路结合
【分析】根据电磁感应原理，结合楞次定律的阻碍相对运动角度，及产生感应电流的条件，即可判定。
【解答】解：当加恒定磁场后，当紫铜薄板上下及左右振动时，导致穿过板的磁通量变化，从而产生感应电流，感应磁场进而阻碍板的运动，而BC 选项，只能上下振动时，才有磁通量变化，左右振动，却没有磁通量变化，因此只有A选项穿过板的磁通量变化，故A正确，BCD错误；
故选：A。
【点评】考查电磁感应原理，掌握楞次定律中阻碍相对运动，理解磁通量的含义，及感应电流的产生条件。
