7. 黑箱外有编号为1、2、3、4 四个接线柱，接线柱1和2、2和3、3和4之间各接有一个电阻，在接的线柱间还接有另外一个电阻R和一个直流电源。测得接线柱之间的电压 $U _ { 1 2 } { = } 3 . 0 \mathrm { V }$ $U _ { 2 3 } { = } 2 . 5 \mathrm { V }$ $U _ { 3 4 } = \mathrm { ~ - ~ }$ 1.5V。符合上述测量结果的可能接法是（ ）
参考答案
CD
黑箱外有编号为1、2、3、4 四个接线柱，接线柱1和2、2…——2023 高考物理第 7 题答案解析
2023_全国乙卷
题目指纹
这道题真正考什么？
难度
区分题
完整解析 · 逐步详解
【答案】CD
【解析】

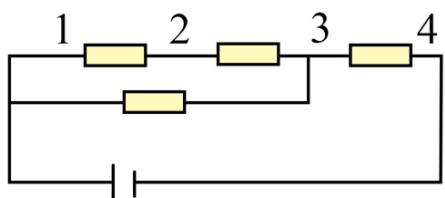

【详解】A．根据题意画出电路图，如下
可见 $U _ { 3 4 } > 0$ ，A 错误；

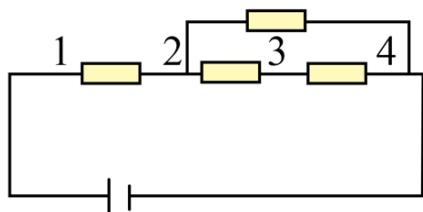

B．根据题意画出电路图，如下
可见 $U _ { 3 4 } > 0$ ，B错误；

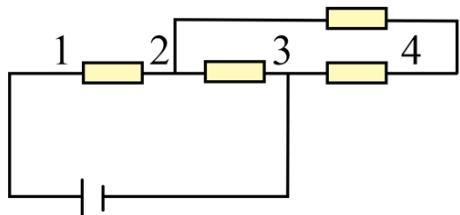

C．根据题意画出电路图，如下
可见上述接法可符合上述测量结果，C正确；

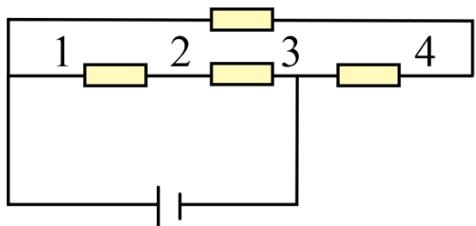

D．根据题意画出电路图，如下
可见上述接法可符合上述测量结果，D 正确<sub>。</sub>
故选CD。
