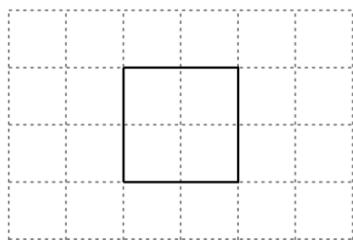

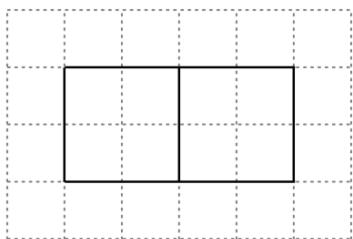

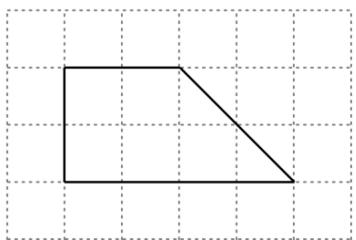

4. 如图，网格纸上绘制的是一个多面体的三视图，网格小正方形的边长为1，则该多面体的体积为（ ）
参考答案
B
如图，网格纸上绘制的是一个多面体的三视图，网格小正方形的边…——2022 高考数学第 4 题答案解析
2022_全国甲卷
题目指纹
这道题真正考什么？
难度
区分题
先及格路线 · 高中数学 · 基础题
如果目标是先及格，这类题值得掌握。
用 3 道相关题确认基础和中等变式会到哪一步。
完整解析 · 逐步详解
【答案】B
【解析】
【分析】由三视图还原几何体，再由棱柱的体积公式即可得解.

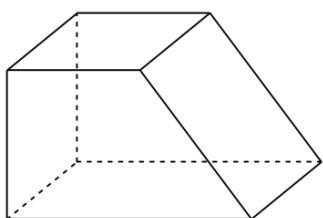

【详解】由三视图还原几何体，如图，
则该直四棱柱的体积 $V = \frac { 2 + 4 } { 2 } \times 2 \times 2 = 1 2$
故选：B.
✅ 来源：2022年 · 全国 · 2022_全国甲卷 · 第 4 题 · 本题已通过全部自动发布校验
