河南高考物理真题及答案解析

13.（10分）

流式细胞仪可对不同类型的细胞进行分类收集，其原理如胞或B细胞的小液滴从喷嘴喷出（另有一些液滴不含细胞），液滴质量均为 $m { = } 2 . 0 { \times } 1 0 ^ { - 1 0 } \ \mathrm { k g }$ 。当液滴穿过激光束、充电环时被分类充电，使含A、B细胞的液滴分别带上正、负电荷，电荷量均为 $q = 1 . 0 \times 1 0 ^ { - 1 3 } \mathrm { ~ C ~ }$ 。随后，液滴以 $v = 2 . 0 \ \mathrm { m } / s$ 的速度竖直进入长度为 $l = 2 . 0 \times 1 0 ^ { - 2 } \mathrm { ~ m ~ }$ 的电极板间，板间电场均匀、方向水平向右，电场强度大小为 $E = 2 . 0 \times 1 0 ^ { 5 } ~ \mathrm { N / C }$ 。含细胞的液滴最终被分别收集在极板下方 $h = 0 . 1 \mathrm { m }$ 处的A、B收集管中。不计重力、空气阻力以及带电液滴间的作用。求

（1）含A细胞的液滴离开电场时偏转的距离；

②A、B 细胞收集管的间距。

11. (6分)

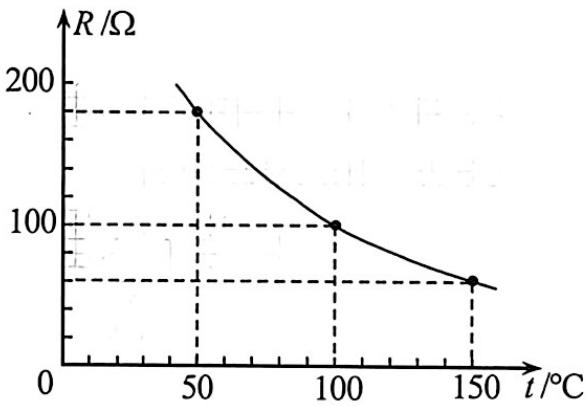

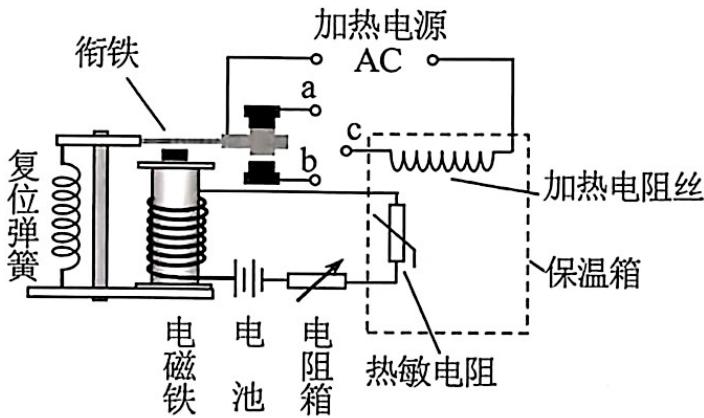

实验小组研究某热敏电阻的特性，并依此利用电磁铁、电阻箱等器材组装保温箱。该热敏电阻阻值随温度的变化曲线如图1所示，保温箱原理图如图2所示。回答下列问题：

图 1

图 2

(1）图1中热敏电阻的阻值随温度的变化关系是 (填“线性”或“非线性”）的。

(2)存在一个电流值I。，若电磁铁线圈的电流小于I。，衔铁与上固定触头a接触： $I _ { 0 }$ $I _ { 0 }$ 若电流大于I。，衔铁与下固定触头b接触。保温箱温度达到设定值后，电磁铁线圈的申 $I _ { 0 }$

流在I。附近上下波动，加热电路持续地断开、闭合，使保温 $I _ { 0 }$ 箱温度维持在设定值。则图2中加热电阻丝的c端应该与触头 (填 $\mathbf { \nabla } ^ { \mathfrak { a } } \mathbf { \vec { a } } ^ { \mathbf { \gamma } }$ 或“b”）相连接。

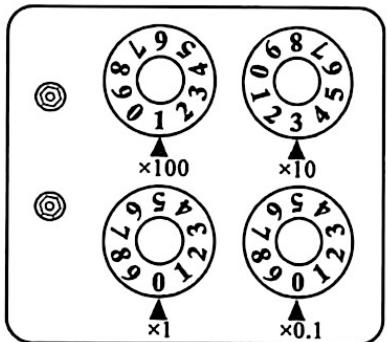

(3)当保温箱的温度设定在 $5 0 ^ { \circ } \mathrm { C }$ 时，电阻箱旋钮的位置如图3所示，则电阻箱接入电路的阻值为 $\Omega$

(4)若要把保温箱的温度设定在 $1 0 0 ^ { \circ } \mathrm { C }$ ，则电阻箱接入电路的阻值应为 Ω。

图3

13.（10分）

流式细胞仪可对不同类型的细胞进行分类收集，其原理如胞或B细胞的小液滴从喷嘴喷出（另有一些液滴不含细胞），液滴质量均为 $m { = } 2 . 0 { \times } 1 0 ^ { - 1 0 } \ \mathrm { k g }$ 。当液滴穿过激光束、充电环时被分类充电，使含A、B细胞的液滴分别带上正、负电荷，电荷量均为 $q = 1 . 0 \times 1 0 ^ { - 1 3 } \mathrm { ~ C ~ }$ 。随后，液滴以 $v = 2 . 0 \ \mathrm { m } / s$ 的速度竖直进入长度为 $l = 2 . 0 \times 1 0 ^ { - 2 } \mathrm { ~ m ~ }$ 的电极板间，板间电场均匀、方向水平向右，电场强度大小为 $E = 2 . 0 \times 1 0 ^ { 5 } ~ \mathrm { N / C }$ 。含细胞的液滴最终被分别收集在极板下方 $h = 0 . 1 \mathrm { m }$ 处的A、B收集管中。不计重力、空气阻力以及带电液滴间的作用。求

（1）含A细胞的液滴离开电场时偏转的距离；

②A、B 细胞收集管的间距。
