2013 天津卷 物理

（3分）下列说法正确的是（　　）

（3分）我国女子短道速滑队在今年世锦赛上实现女子3000m接力三连冠。观察发现，“接棒”的运动员甲提前站在“交棒”的运动员乙前面，并且开始向前滑行，待乙追上甲时，乙猛推甲一把，使甲获得更大的速度向前冲出。在乙推甲的过程中，忽略运动员与冰面间在水平方向上的相互作用，则（　　）

（3 分）如图所示，纸面内有一矩形导体闭合线框动 abcd。ab边长大于bc边长，置于垂直纸面向里、边界为 MN 的匀强磁场外，线框两次匀速地完全进入磁场，两次速度大小相同，方向均垂直于 MN．第一次 ab 边平行 MN 进入磁场。线框上产生的热量为 $\mathrm { Q } _ { 1 }$ 通过线框导体横截面的电荷量为 $\mathbf { q } _ { 1 } \mathbf { : }$ ：第二次bc 边平行MN进入磁场。线框上产生的热量为 $\mathrm { Q } _ { 2 }$ ，通过线框导体横截面的电荷量为 $\mathbf { q } _ { 2 }$ ，则（　　）

A $\mathrm { Q } _ { 1 } { > } \mathrm { Q } _ { 2 } \mathrm { q } _ { 1 } { = } \mathrm { q } _ { 2 }$ B $\mathrm { Q } _ { 1 } { > } \mathrm { Q } _ { 2 } \mathrm { q } _ { 1 } { > } \mathrm { q } _ { 2 }$ C $\mathsf { Q } _ { 1 } = \mathsf { Q } _ { 2 } \mathsf { q } _ { 1 } = \mathsf { q } _ { 2 }$ D $\mathrm { Q } _ { 1 } { = } \mathrm { Q } _ { 2 } \mathrm { q } _ { 1 } { > } \mathrm { q } _ { 2 }$

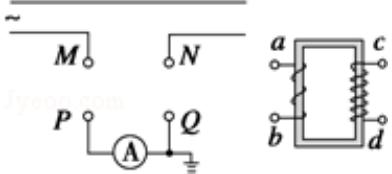

（3分）普通的交流电流表不能直接接在高压输电线路上测量电流，通常要通过电流互感器来连接，图中电流互感器 ab 一侧线圈的匝数较少，工作时电流为 $\mathrm { I _ { a b } }$ ，cd 一侧线圈的匝数较多，工作时电流为 $\mathrm { I _ { c d } }$ ，为了使电流表能正常工作，则（　　）

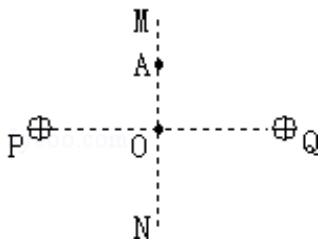

（3 分）两个带等量正电的点电荷，固定在图中 P、Q 两点，MN 为 PQ 连线的中垂线，交 PQ 于 O 点，A 点为 MN 上的一点．一带负电的试探电荷 q，从 A 点由静止释放，只在静电力作用下运动．取无限远处的电势为零，则（　　）

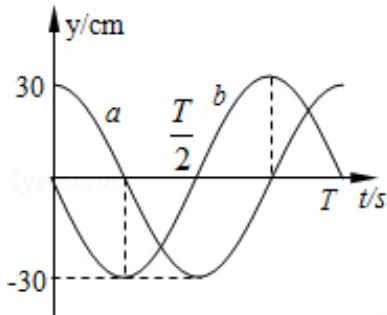

（3分）一列简谐横波沿直线传播，该直线上平衡位置相距9m的a、b两质点的振动图象如图所示。下列描述该波的图象可能正确的是（　　）

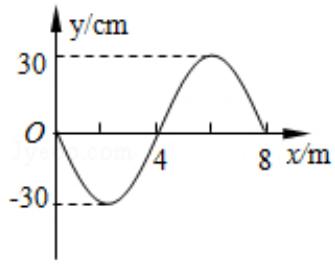

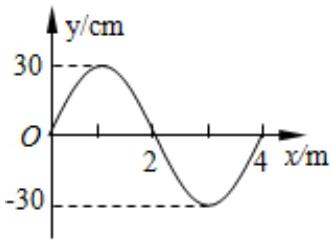

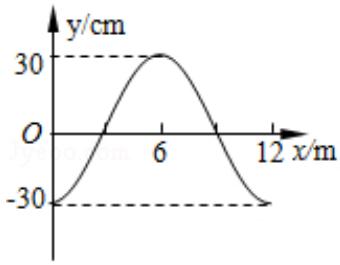

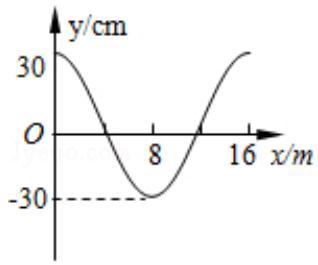

A

B

C

D

“嫦娥一号”和“嫦娥二号”卫星相继完成了对月球的环月飞行，标志着我国探月工程的第一阶段已经完成．设“嫦娥二号”卫星环绕月球的运动为匀速圆周运动，它距月球表面的高度为 h，已知月球的质量为 M、半径为 R，引力常量为 G，则卫星绕月球运动的向心加速度 $\mathrm { a } { = } \frac { G M } { ( R { + } h ) ^ { 2 } }$ ，线速度 $\mathrm { v } = \_ \sqrt { \frac { G M } { R + h } } \_$

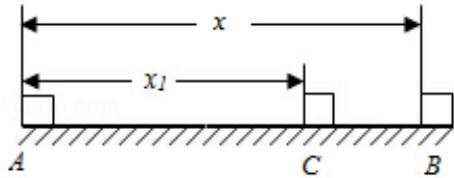

（16分）质量为 $\mathrm { m } { = } 4 \mathrm { k g }$ 的小物块静止于水平地面上的A 点，现用 $\mathrm { F } { = } 1 0 \mathrm { N }$ 的水平恒力拉动物块一段时间后撤去，物块继续滑动一段位移停在B点，A、B两点相距 $\mathbf { x } = 2 0 \mathbf { m }$ 物块与地面间的动摩擦因数 $\mu { = } 0 . 2 , \textrm { g }$ 取 $1 0 \mathrm { m } / \mathrm { s } ^ { 2 }$ ，求：

（l）物块在力F作用过程发生位移 $\mathbf { X } _ { \mathrm { I } }$ 的大小：

（2）撤去力F 后物块继续滑动的时间t
