2016 北京卷 物理

（6分）处于$n=3$能级的大量氢原子，向低能级跃迁时，辐射光的频率有（　　）

（6分）下列说法正确的是（　　）

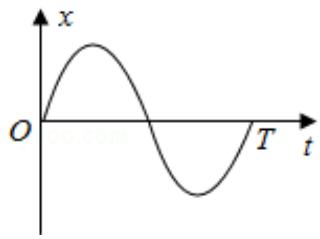

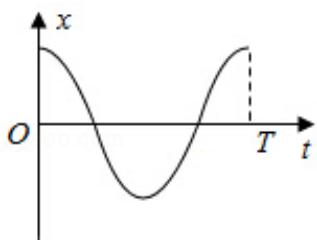

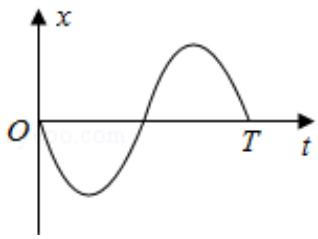

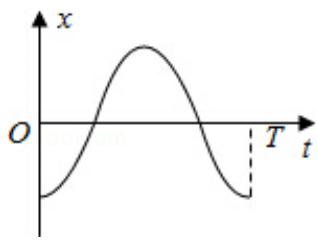

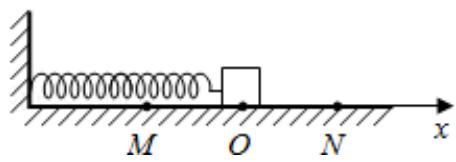

（6分）如图所示，弹簧振子在M、N 之间做简谐运动．以平衡位置 O 为原点，建立 Ox 轴．向右为 x 的轴的正方向．若振子位于N 点时开始计时，则其振动图象为（　　）

A

B

C

D．

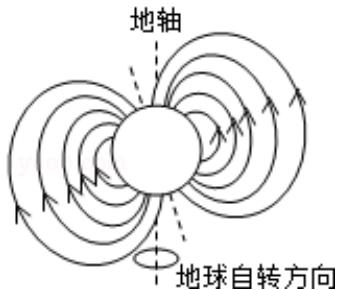

（6 分）中国宋代科学家沈括在《梦溪笔谈》中最早记载了地磁偏角：“以磁石磨针锋，则能指南，然常微偏东，不全南也．”进一步研究表明，地球周围地磁场的磁感线分布示意如图．结合上述材料，下列说法不正确的是（　　）

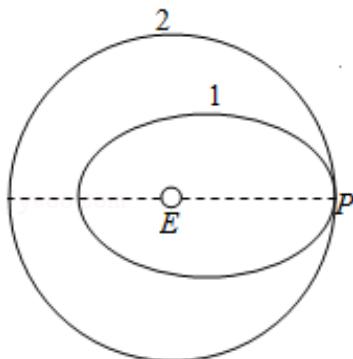

（6分）如图所示，一颗人造卫星原来在椭圆轨道 1绕地球E运行，在P 变轨后进入轨道2做匀速圆周运动．下列说法正确的是（　　）

（6分）某兴趣小组探究用不同方法测定干电池的电动势和内阻，他们提出的实验方案中有如下四种器材组合．为使实验结果尽可能准确，最不可取的一组器材是（　　）

（6分）雾霾天气对大气中各种悬浮颗粒物含量超标的笼统表述，是特定气候条件与人类活动相互作用的结果。雾霾中，各种悬浮颗粒物形状不规则，但可视为密度相同、直径不同的球体，并用PM10、PM2.5分别表示直径小于或等于10μm、2.5μm的颗粒物（PM 是颗粒物的英文缩写）。

某科研机构对北京地区的检测结果表明，在静稳的雾霾天气中，近地面高度百米的范围内，PM10的浓度随高度的增加略有减小，大于PM10的大悬浮颗粒物的浓度随高度的增加明显减小，且两种浓度分布基本不随时间变化。

据此材料，以下叙述正确的是（　　）

（4分）热敏电阻常用于温度控制或过热保护装置中．图为某种热敏电阻和金属热电阻的阻值 R 随温度 t 变化的示意图．由图可知，这种热敏电阻在温度上升时导电能力　增强　（选填“增强”或“减弱”）；相对金属热电阻而言，热敏电阻对温度变化的影响更　敏感　（选填“敏感”或“不敏感”）

（10分）激光束可以看作是粒子流，其中的粒子以相同的动量沿光传播方向运动．激光照射到物体上，在发生反射、折射和吸收现象的同时，也会对物体产生作用．光镊效应就是一个实例，激光束可以像镊子一样抓住细胞等微小颗粒

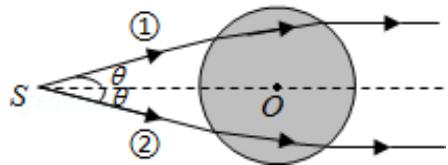

一束激光经 S 点后被分成若干细光束，若不考虑光的反射和吸收，其中光束①和②穿过介质小球的光路如图 $\textcircled{2}$ 所示，图中O点是介质小球的球心，入射时光束①和②与SO 的夹角均为θ，出射时光束均与SO 平行．请在下面两种情况下，分析说明两光束因折射对小球产生的合力的方向

a．光束①和②强度相同；

b．光束①比②强度大
