2016 天津卷 物理

（6分）我国成功研发的反隐身先进米波雷达堪称隐身飞机的克星，它标志着我国雷达研究又创新的里程碑。米波雷达发射无线电波的波长在 1～10m 范围内，对该无线电波的判断正确的是（　　）

（6分）如图是a、b两光分别经过同一双缝干涉装置后在屏上形成的干涉图样，则（　　）

a光的干涉图样

b光的干涉图样

（6分）我国将发射“天宫二号”空间实验室，之后发射“神州十一号”飞船与“天宫二号”对接。假设“天宫二号”与“神州十一号”都围绕地球做匀速圆周运动，为了实现飞船与空间实验室的对接，下列措施可行的是（　　）

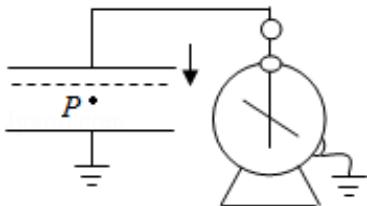

（6分）如图所示，平行板电容器带有等量异种电荷，与静电计相连，静电计金属外壳和电容器下极板都接地。在两极板间有一个固定在 P 点的点电荷，以 E 表示两板间的电场强度， $\mathrm { E _ { p } }$ 表示点电荷在 P 点的电势能，θ 表示静电计指针的偏角。若保持下极板不动，将上极板向下移动一小段距离至图中虚线位置，则（　　）

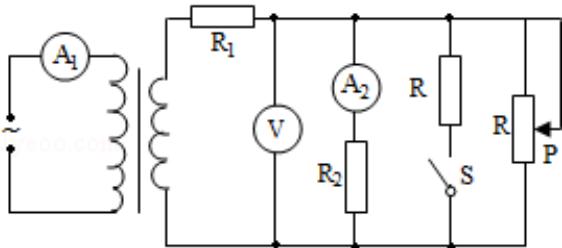

（6分）如图所示，理想变压器原线圈接在交流电源上，图中各电表均为理想电表，下列说法正确的是（　　）

（6分）我国高铁技术处于世界领先水平，它是由动车和拖车组合而成，提供动力的车厢叫动车，不提供动力的车厢叫拖车．假设动车组各车厢质量均相等，动车的额定功率都相同，动车组在水平直轨道上运行过程中阻力与车重成正比．某列动车组由 8 节车厢组成，其中第1、5节车厢为动车，其余为拖车，则该列车组（　　）

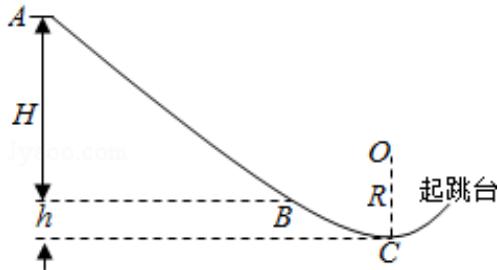

（16 分）我国将于 2022 年举办冬奥运会，跳台滑雪是其中最具观赏性的项目之一，如图所示，质量 $\mathrm { m } { = } 6 0 \mathrm { k g }$ 的运动员从长直轨道AB的A处由静止开始以加速度 $\mathrm { a } { = } 3 . 6 \mathrm { m } / \mathrm { s } ^ { 2 }$ 匀加速下滑，到达助滑道末端 B 时速度 $\mathrm { v } _ { \mathrm { B } } { = } 2 4 \mathrm { m } / \mathrm { s }$ ，A 与 B 的竖直高度差 $\mathrm { H } { = } 4 8 \mathrm { m }$ 。为了改变运动员的运动方向，在助滑道与起跳台之间用一段弯曲滑道衔接，其中最低点 C处附近是一段以O 为圆心的圆弧，助滑道末端B与滑道最低点C的高度差 $\mathrm { h } { = } 5 \mathrm { m }$ ，运动员在B、C 间运动时阻力做功 $\mathrm { W } = \mathrm { ~ - ~ } 1 5 3 0 \mathrm { J }$ ，取 $\mathrm { g } { = } 1 0 \mathrm { m } / \mathrm { s } ^ { 2 }$ 0

（1）求运动员在AB 段下滑时受到阻力 $\mathrm { F _ { f } }$ 的大小；

（2）若运动员能承受的最大压力为其所受重力的 6 倍，则 C 点所在圆弧的半径 R 至少应为多大。
