2016 新课标 I 卷 物理

（6分）一平行电容器两极板之间充满云母介质，接在恒压直流电源上，若将云母介质移出，则电容器（　　）

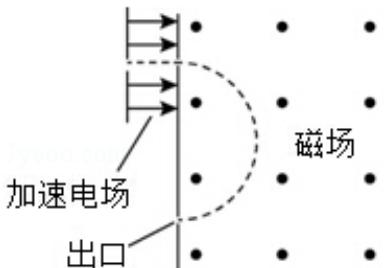

（6分）现代质谱仪可用来分析比质子重很多的离子，其示意图如图所示，其中加速电压恒定．质子在入口处从静止开始被加速电场加速，经匀强磁场偏转后从出口离开磁场．若某种一价正离子在入口处从静止开始被同一加速电场加速，为使它经匀强磁场偏转后仍从同一出口离开磁场，需将磁感应强度增加到原来的12倍．此离子和质子的质量比约为（　　）

（6 分）一含有理想变压器的电路如图所示，图中电阻 $\mathsf { R } _ { 1 }$ ， ${ \sf R } _ { 2 }$ 和 ${ \sf R } _ { 3 }$ 的阻值分别为3Ω，1Ω，4Ω，A 为理想交流电流表，U为正弦交流电压源，输出电压的有效值恒定。当开关S断开时，电流表的示数为I；当S闭合时，电流表的示数为4I．该变压器原、副线圈匝数比为（　　）

（6分）利用三颗位置适当的地球同步卫星，可使地球赤道上任意两点之间保持无线电通讯，目前地球同步卫星的轨道半径为地球半径的6.6倍，假设地球的自转周期变小，若仍仅用三颗同步卫星来实现上述目的，则地球自转周期的最小值约为（　　）

（6分）一质点做匀速直线运动，现对其施加一恒力，且原来作用在质点上的力不发生改变，则（　　）

（14 分）如图，两固定的绝缘斜面倾角均为 θ，上沿相连。两细金属棒 ab（仅标出a端）和cd（仅标出c端）长度均为L，质量分别为 2m和m；用两根不可伸长的柔软导线将它们连成闭合回路abdca，并通过固定在斜面上沿的两光滑绝缘小定滑轮跨放在斜面上，使两金属棒水平。右斜面上存在匀强磁场，磁感应强度大小为B，方向垂直于斜面向上，已知两根导线刚好不在磁场中，回路电阻为R，两金属棒与斜面间的动摩擦因数均为μ，重力加速度大小为g，已知金属棒ab匀速下滑。求

（1）作用在金属棒ab上的安培力的大小；

（2）金属棒运动速度的大小。
