2017 江苏卷 物理

（3分）如图所示，两个单匝线圈a、b的半径分别为r和2r．圆形匀强磁场B的边缘恰
好与a线圈重合，则穿过a、b两线圈的磁通量之比为（　　）

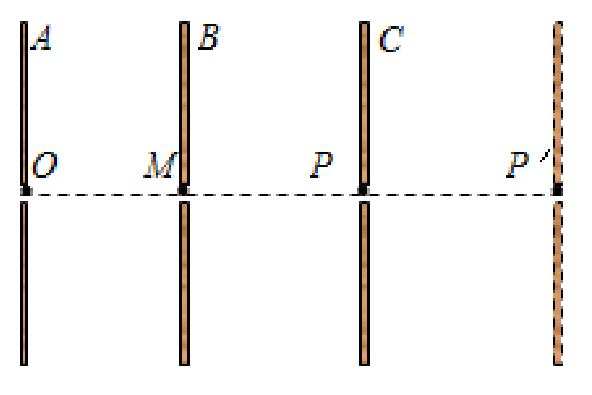

（3分）如图所示，三块平行放置的带电金属薄板A、B、C中央各有一小孔，小孔分别
位于O、M、P点。由O点静止释放的电子恰好能运动到P点。现将C板向右平移到P′
点，则由O点静止释放的电子（　　）

（4分）“天舟一号”货运飞船于2017年4月20日在文昌航天发射中心成功发射升空，
与“天宫二号”空间实验室对接前，“天舟一号”在距离地面约380km的圆轨道上飞行，
则其（　　）

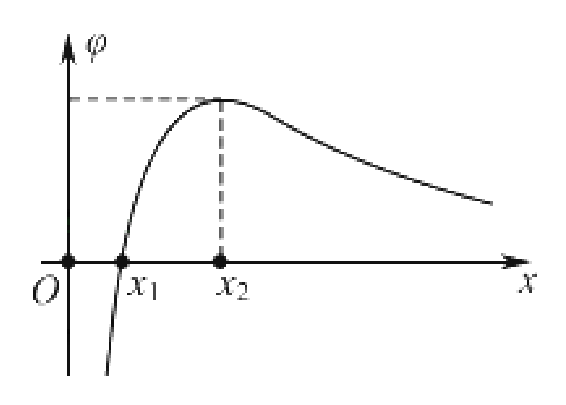

（4分） 在x轴上有两个点电荷q1、q2，其静电场的电势φ在x轴上分布如图所示。下列
说法正确有（　　）

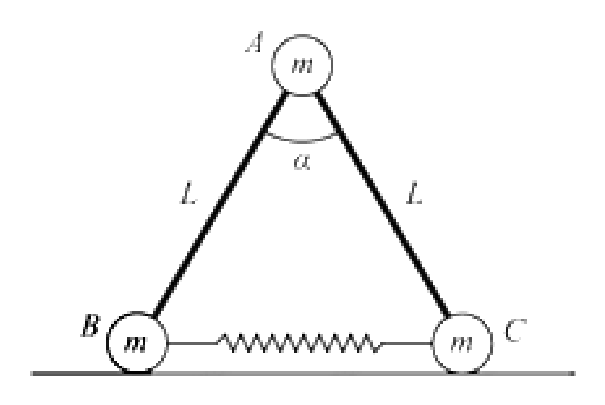

（4分）如图所示，三个小球A、B、C的质量均为m，A与B、C间通过铰链用轻杆连
接，杆长为L，B、C置于水平地面上，用一轻质弹簧连接，弹簧处于原长。现A由静止
释放下降到最低点，两轻杆间夹角α由60°变为120°，A、B、C在同一竖直平面内运
动，弹簧在弹性限度内，忽略一切摩擦，重力加速度为g。则此下降过程中（　　）

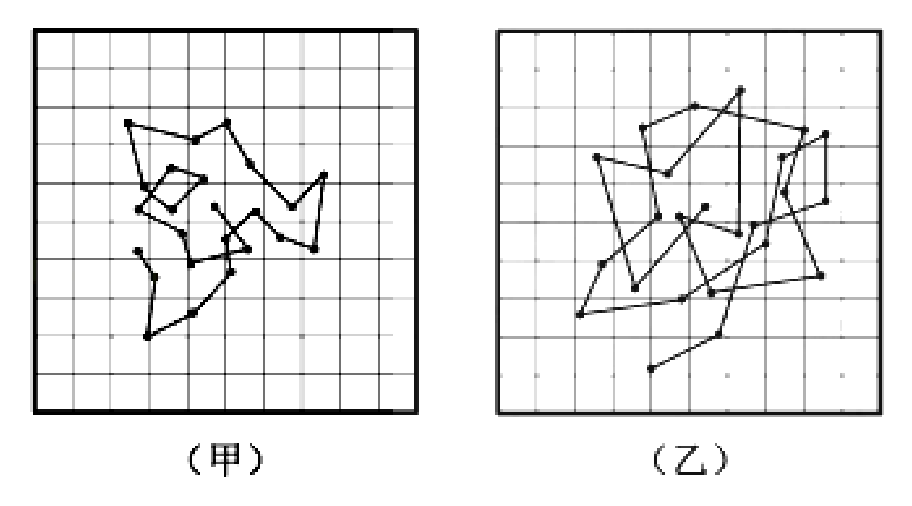

（8分） （甲）和（乙）图中是某同学从资料中查到的两张记录水中炭粒运动位置连线的
图片，记录炭粒位置的时间间隔均为30s，两方格纸每格表示的长度相同。比较两张图片
可知：若水温相同，　甲　（选填“甲”或“乙”） 中炭粒的颗粒较大；若炭粒大小相同， 　
乙　（选填“甲”或“乙”）中水分子的热运动较剧烈。

（2分）科学家可以运用无规则运动的规律来研究生物蛋白分子．资料显示，某种蛋白
的摩尔质量为66kg/mol，其分子可视为半径为3×10 ﹣9m的球，已知阿伏伽德罗常数为
6.0×1023mol﹣1．请估算该蛋白的密度． （计算结果保留一位有效数字）

（2分）接近光速飞行的飞船和地球上各有一只相同的铯原子钟，飞船和地球上的人观
测这两只钟的快慢，下列说法正确的有（　　）

（2分） 野生大象群也有自己的“语言”．研究人员录下象群“语言”交流时发出的声音，
发现以2倍速度快速播放时，能听到比正常播放时更多的声音．播放速度变为原来的2
倍时，播出声波的　频率　（选填“周期”或“频率”）也变为原来的2倍，声波的传播
速度　不变　（选填“变大”、“变小”或“不变”） ．

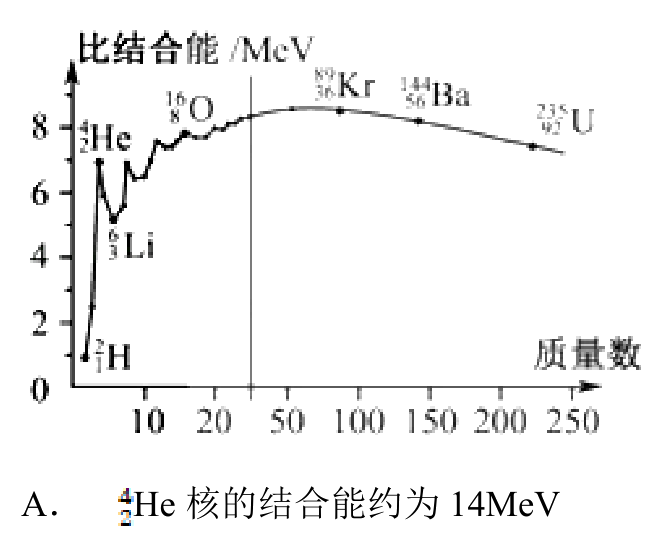

原子核的比结合能曲线如图所示，根据该曲线，下列判断中正的有 （　　）

质子（H）和α粒子（He）被加速到相同动能时，质子的动量　小于　（选填
“大于”、“小于”或“等于”）α粒子的动量，质子和α粒子的德布罗意波波长之比为　
2：1　．

甲、乙两运动员在做花样滑冰表演，沿同一直线相向运动，速度大小都是1m/s，甲、
乙相遇时用力推对方，此后都沿各自原方向的反方向运动，速度大小分别为1m/s和
2m/s．求甲、乙两运动员的质量之比．
