2021 地方卷 物理

（3分）某电动牙刷的充电装置含有变压器，用正弦交流电给此电动牙刷充电时，原线圈
两端的电压为220V，副线圈两端的电压为4.4V，副线圈的电流为1.0A，若将该变压器
视为理想变压器，则（　　）

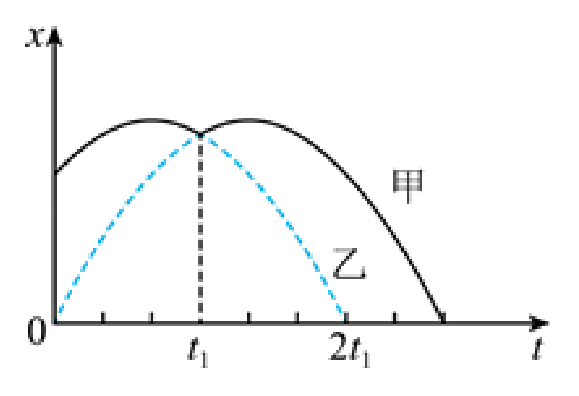

（3分）质量相同的甲、乙两小球（视为质点）以不同的初速度竖直上抛，某时刻两球发
生正碰。图中实线和虚线分别表示甲、乙两球位置随时间变化的曲线，其中虚线关于t＝
t1 左右对称，实线两个顶点的纵坐标相同，若小球运动中除碰撞外仅受重力，则（　　）

（3分）简谐横波沿x轴正方向传播，题图为某时刻波形图。波源位于x＝0处，其位移
随时间变化的关系为y＝sin（2πt）cm，则（　　）

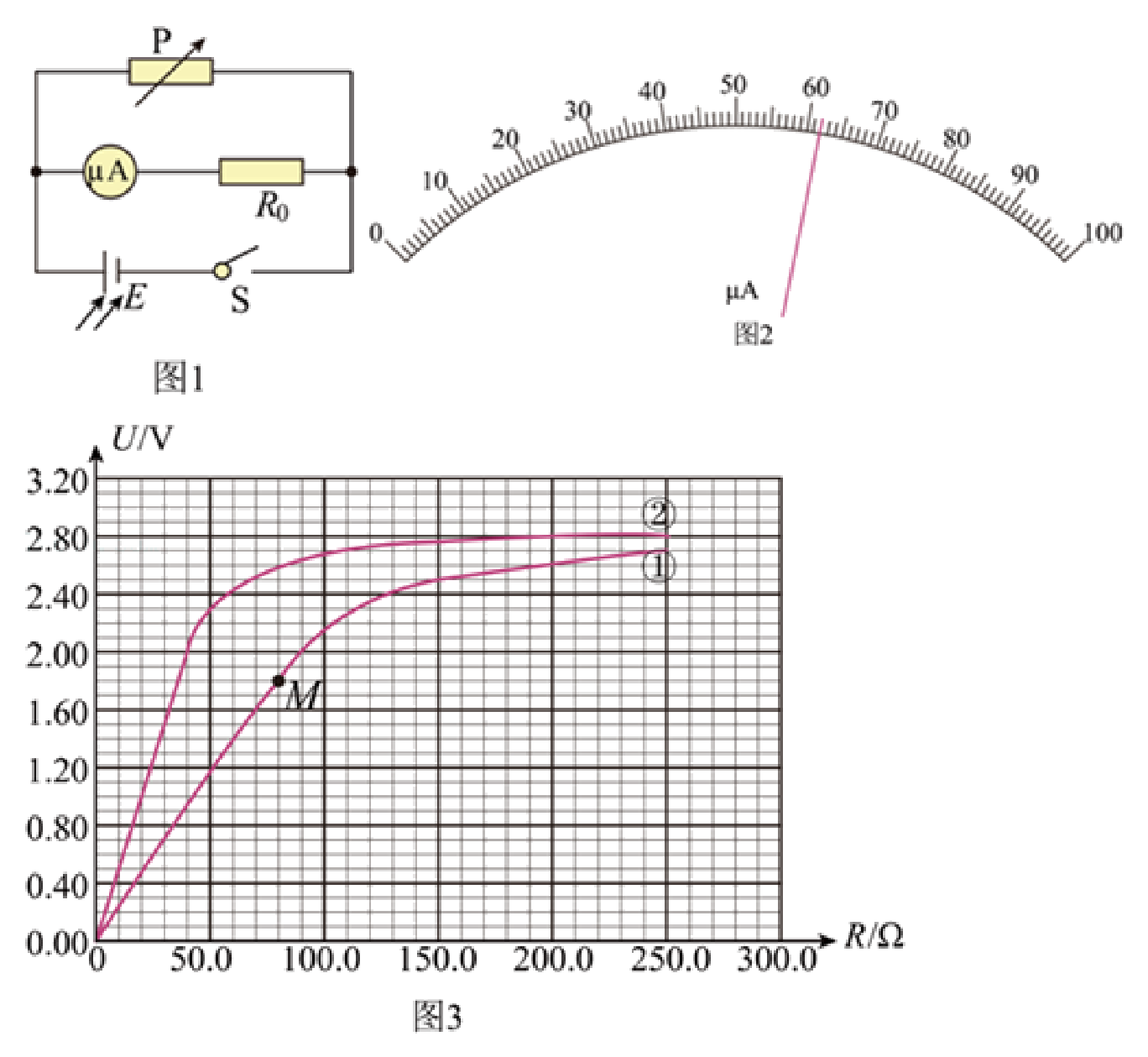

14．某兴趣小组使用如图1电路，探究太阳能电池的输出功率与光照强度及外电路电阻的关
系，其中P为电阻箱，R 0 是阻值为37.9kΩ的定值电阻，E是太阳能电池，μA是电流表
（量程0～100μA，内阻2.10kΩ） 。

（1）实验中若电流表的指针位置如题图2所示，则电阻箱P两端的电压是 　2.48　V。
（保留3位有效数字）
（2）在某光照强度下，测得太阳能电池的输出电压U与电阻箱P的电阻R之间的关系
如图3中的曲线①所示。不考虑电流表和电阻R 0 消耗的功率，由该曲线可知，M点对
应的太阳能电池的输出功率是 　40.5　mW。 （保留3位有效数字）
（3） 在另一更大光照强度下，测得U﹣R关系如图3中的曲线②所示。同样不考虑电流
表和电阻R 0 消耗的功率，与曲线①相比，在电阻R相同的情况下，曲线②中太阳能电
池的输出功率 　较大　（选填“较小”、“较大”） ，由图像估算曲线②中太阳能电池的
最大输出功率约为 　65.3　mW。 （保留3位有效数字）

15．我国规定摩托车、电动自行车骑乘人员必须依法配戴具有缓冲作用的安全头盔。小明对
某轻质头盔的安全性能进行了模拟实验检测。 某次， 他在头盔中装入质量为5.0kg的物体
（物体与头盔密切接触） ，使其从1.80m的高处自由落下（如图） ，并与水平地面发生碰
撞，头盔厚度被挤压了0.03m时，物体的速度减小到零。挤压过程不计物体重力，且视
为匀减速直线运动，不考虑物体和地面的形变，忽略空气阻力，重力加速度g取10m/s 2。
求：
（1）头盔接触地面前瞬间的速度大小；
（2）物体做匀减速直线运动的时间；
（3）物体在匀减速直线运动过程中所受平均作用力的大小。
