下图是一个算法流程图，则输出的 S 的值是——2019 高考数学第 3 题答案解析

【解答】

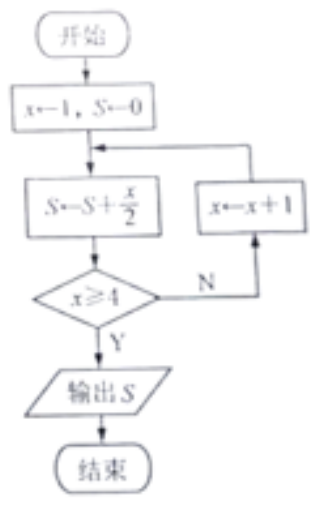

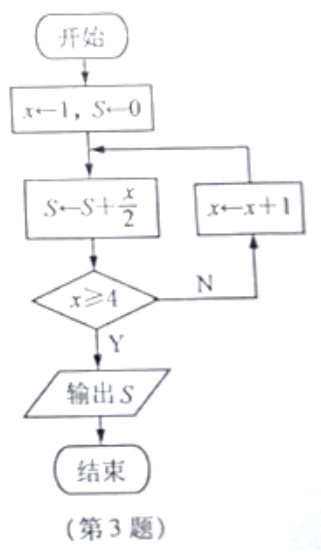

下图是一个算法流程图，则输出的 $S$ 的值是 $\_\_\_\_$ ．

【答案】 5 ．
【解析】
【分析】
结合所给的流程图运行程序确定输出的值即可．
【详解】执行第一次，$S=S+\frac{x}{2}=\frac{1}{2}, x=1 \geq 4$ 不成立，继续循环，$x=x+1=2$ ；
执行第二次，$S=S+\frac{x}{2}=\frac{3}{2}, x=2 \geq 4$ 不成立，继续循环，$x=x+1=3$ ；
执行第三次，$S=S+\frac{x}{2}=3, x=3 \geq 4$ 不成立，继续循环，$x=x+1=4$ ；
执行第四次，$S=S+\frac{x}{2}=5, x=4 \geq 4$ 成立，输出 $S=5$ ．
【点睛】识别、运行程序框图和完善程序框图的思路：

（1）要明确程序框图的顺序结构、条件结构和循环结构。
（2）要识别、运行程序框图，理解框图所解决的实际问题．
（3）按照题目的要求完成解答并验证。
