10．电阻型氧气传感器的阻值会随所处环境中的氧气含量发生变化。在保持流过传感器的电流（即工作电流）恒定的条件下，通过测量不同氧气含量下传感器两端的电压，建立电压与氧气含量之间的对应关系，这一过程称为定标。一同学用图（a）所示电路对他制作的一个氧气传感器定标。实验器材有：装在气室内的氧气传感器（工作电流 1mA）、毫安表（内阻可忽略）、电压表、电源、滑动变阻器、开关、导线若干、5个气瓶（氧气含量分别为1％、5％、10％、15％、20％）。

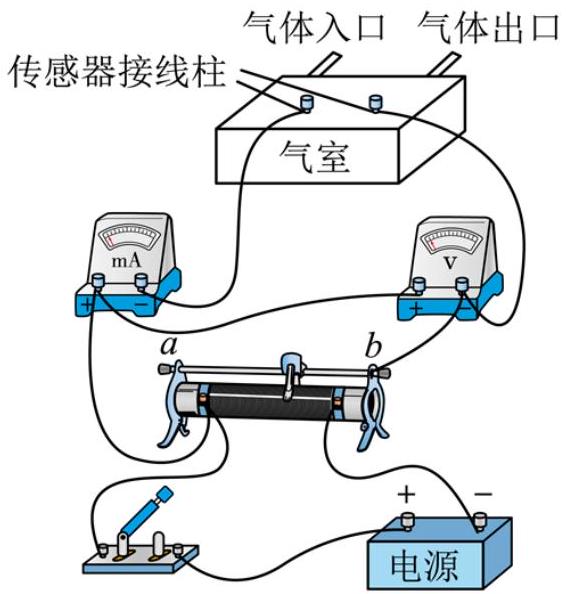

图（a）
（1）将图（a）中的实验器材间的连线补充完整 $\_\_\_\_$，使其能对传感器定标；
（2）连接好实验器材，把氧气含量为 $1 \%$ 的气瓶接到气体入口；
（3）把滑动变阻器的滑片滑到 $\_\_\_\_$端（填＂$a$＂或＂$b$＂），闭合开关；
（4）缓慢调整滑动变阻器的滑片位置，使毫安表的示数为 1 mA ，记录电压表的示数 $U$ ；
（5）断开开关，更换气瓶，重复步骤（3）和④；
（6）获得的氧气含量分别为 $1 \% , 5 \% , 10 \%$ 和 $15 \%$ 的数据已标在图（b）中；氧气含量为 $20 \%$ 时电压表的示数如图（c），该示数为 $\_\_\_\_$V（结果保留2位小数）。
现测量一瓶待测氧气含量的气体，将气瓶接到气体入口，调整滑动变阻器滑片位置使毫安表的示数为1 mA ，此时电压表的示数为 1.50 V ，则此瓶气体的氧气含量为 $\_\_\_\_$％（结果保留整数）。

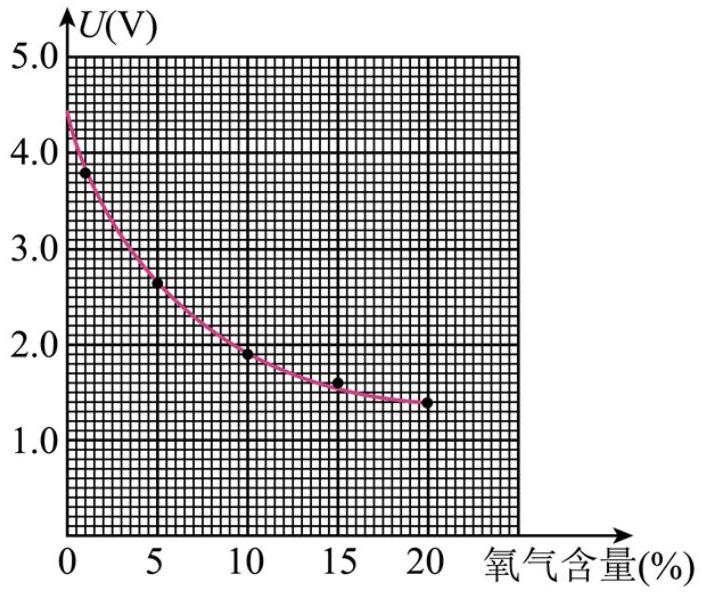

图（b）
图（c）
参考答案
(1)
; (2) $a$; (3) 1.40; (4) 17
