（3 分）如图所示的电路中，电源的电动势为 E，内阻为 r…——2010 高考物理第 4 题答案解析

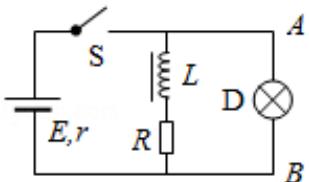

4．（3 分）如图所示的电路中，电源的电动势为 E，内阻为 r，电感 L 的电阻不计，电阻 R的阻值大于灯泡D 的阻值，在t＝0时刻闭合开关S，经过一段时间后，在 $\mathbf { t } { = } \mathbf { t } _ { 1 }$ 时刻断开S，下列表示A、B 两点间电压 $\mathrm { U } _ { \mathrm { A B } }$ 随时间t变化的图象中，正确的是（　　）

A

B

C

D
