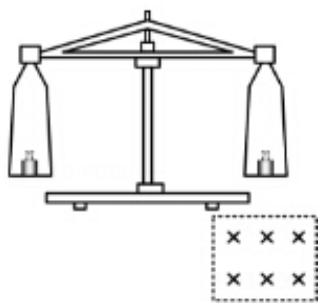

（3分）如图所示，用天平测量匀强磁场的磁感应强度，下列各选…——2015 高考物理第 4 题答案解析

【考点】CC：安培力

【分析】线框所受的安培力越大，天平越容易失去平衡；由于磁场强度 B 和电流大小 I相等，即根据线框在磁场中的有效长度大小关系即可判断其受力大小关系。

【解答】解：天平原本处于平衡状态，所以线框所受安培力越大，天平越容易失去平衡，由于线框平面与磁场强度垂直，且线框不全在磁场区域内，所以线框与磁场区域的交点的长度等于线框在磁场中的有效长度，由图可知，A图的有效长度最长，

磁场强度B 和电流大小I相等，所以A所受的安培力最大，则A图最容易使天平失去平衡。

故选：A。

【点评】本题主要考查了安培力，在计算通电导体在磁场中受到的安培力时，一定要注意F＝BIL公式的L是指导体的有效长度。
