2010 全国 II 卷（旧） 物理

（6分）原子核 $\operatorname { i } _ { Z } \mathbf { A } \mathbf { X }$ 与氘核 $_ 1 { } ^ { 2 } \mathrm { H }$ 反应生成一个α粒子和一个质子．由此可知（）

（6分）在雷雨云下沿竖直方向的电场强度为 $1 0 ^ { 4 } \mathrm { V / m }$ ，已知一半径为1mm的雨滴在此电场中不会下落，取重力加速度大小为 $1 0 \mathrm { m } / \mathrm { s } ^ { 2 }$ ，水的密度为 $1 0 ^ { 3 } \mathrm { k g / m }$ ³．这雨滴携带的电荷量的最小值约为（　　）A $2 \times 1 0 ^ { - 9 } \mathrm { C }$ B $4 \times 1 0 ^ { - 9 } \mathrm { C }$ C $6 \times 1 0 ^ { - 9 } \mathrm { C }$ D $8 \times 1 0 ^ { - 9 } \mathrm { C }$

（6分）如图，空间某区域中有一匀强磁场，磁感应强度方向水平，且垂直于纸面向里，磁场上边界b和下边界d水平．在竖直面内有一矩形金属线圈，线圈上下边的距离很短，下边水平．线圈从水平面a开始下落．已知磁场上下边界之间的距离大于水平面a、b之间的距离．若线圈下边刚通过水平面b、c（位于磁场中）和d时，线圈所受到的磁场力的大小分别为 $\mathsf { I F _ { b } }$ 、 $\mathrm { F _ { c } }$ 和 $\mathrm { F _ { d } }$ ，则（　　）

××× $\times _ { * d } ^ { * }$ A $\mathrm { F _ { d } { > } F _ { c } { > } F _ { b } }$ B $\mathrm { F _ { c } { < } F _ { d } { < } F _ { b } }$ C $\mathrm { F _ { c } { > } F _ { b } { > } F _ { d } }$ D $\mathrm { F _ { c } { < } F _ { b } { < } F _ { d } }$

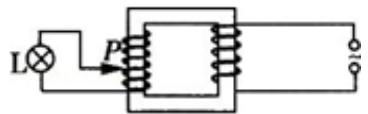

（6分）图中为一理想变压器，其原线圈与一电压有效值不变的交流电源相连：P为滑动头．现令P从均匀密绕的副线圈最底端开始，沿副线圈匀速上滑，直至白炽灯L两端的电压等于其额定电压为止．用 $\mathrm { I } _ { 1 }$ 表示流过原线圈的电流， $\mathrm { I } _ { 2 } \mathrm { : }$ 表示流过灯泡的电流， $\mathrm { U } _ { 2 }$ 表示灯泡两端的电压， $\Nu _ { 2 }$ 表示灯泡消耗的电功率（这里的电流、电压均指有效值：电功率指平均值）．下列4个图中，能够正确反映相应物理量的变化趋势的是（　　）

A

B

C

D

（6分）频率不同的两束单色光1和2以相同的入射角从同一点射入一厚玻璃板后，其光路如图所示，下列说法正

确的是（　　）

（6分）已知地球同步卫星离地面的高度约为地球半径的6倍．若某行星的平均密度为地球平均密度的一半，它的同步卫星距其表面的高度是其半径的2.5倍，则该行星的自转周期约为（　　）

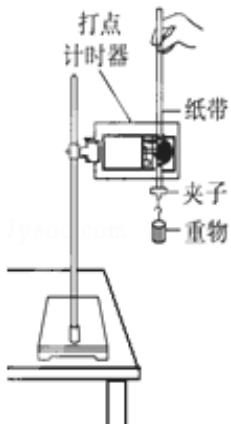

（5分）利用图中所示的装置可以研究自由落体运动．实验中需要调整好仪器，接通打点计时器的电源，松开纸带，使重物下落．打点计时器会在纸带上打出一系列的小点

（1）为了测试重物下落的加速度，还需要的实验器材有　C．（填入正确选项前的字母）A．天平 B．秒表 C．米尺

（2）若实验中所得到的重物下落的加速度值小于当地的重物加速度值，而实验操作与数据处理均无错误，写出一个你认为可能引起此错误差的原因：

打点计时器与纸带间存在摩擦
