2011 全国 II 卷（旧） 物理

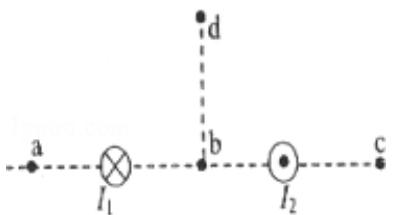

（6分）如图，两根相互平行的长直导线分别通有方向相反的电流 $\mathrm { I } _ { 1 } .$ 和I ，且I ＞I ；a、b、c、d为导线某一横截面所在平面内的四点，且a、b、c与两导线共面；b点在两导线之间，b、d的连线与导线所在平面垂直。磁感应强度可能为零的点是（　　）

（6分）雨后太阳光入射到水滴中发生色散而形成彩虹．设水滴是球形的，图中的圆代表水滴过球心的截面，入射光线在过此截面的平面内，a、b、c、d代表四条不同颜色的出射光线，则它们可能依次是（　　）

（6分）我国“嫦娥一号”探月卫星发射后，先在“24小时轨道”上绕地球运行（即绕地球一圈需要24小时）；然后，经过两次变轨依次到达“48小时轨道”和“72小时轨道”；最后奔向月球。如果按圆形轨道计算，并忽略卫星质量的变化，则在每次变轨完成后与变轨前相比，（　　）

（12分）使用多用电表测量电阻时，多用电表内部的电路可以等效为一个直流电源（一般为电池）、一个电阻和一表头相串联，两个表笔分别位于此串联电路的两端．现需要测量多用电表内电池的电动势，给定的器材有：待测多用电表，量程为60mA的电流表，电阻箱，导线若干．实验时，将多用电表调至×1Ω挡，调好零点；电阻箱置于适当数值．完成下列填空：

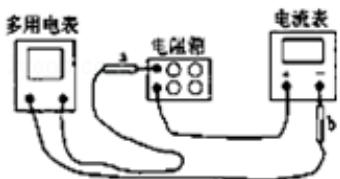

图 1

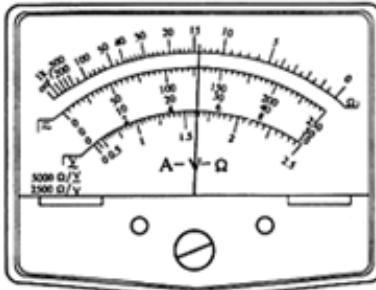

图2（a）

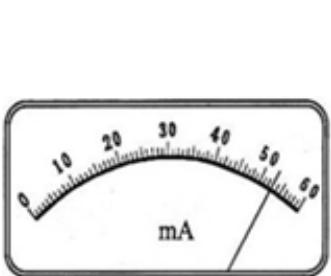

图2（b）

图2（c)

（1）仪器连线如图1所示（a和b是多用电表的两个表笔）．若两电表均正常工作，则表笔a为　黑　（填“红”或“黑”）色；

（2）若适当调节电阻箱后，图1中多用电表、电流表与电阻箱的示数分别如图2（a），（b），（c）所示，则多用电表的读数为　14.0

Ω．电流表的读数为　53.0 mA，电阻箱的读数为　4.6 Ω：

（3）将图l中多用电表的两表笔短接，此时流过多用电表的电流为　102mA；（保留3位有效数字）

（4）计算得到多用电表内电池的电动势为　1.54 V．（保留3位有效数字）

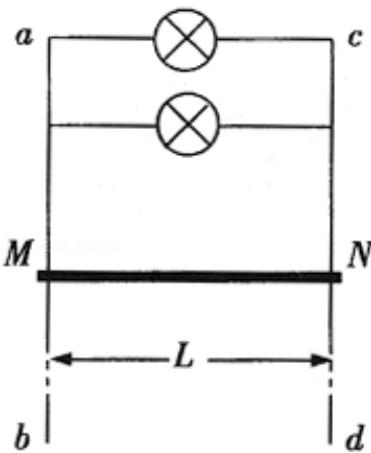

（15分）如图，两根足够长的金属导轨ab、cd竖直放置，导轨间距离为 $\mathrm { { L } } _ { 1 }$ 电阻不计。在导轨上端并接两个额定功率均为P、电阻均为R的小灯泡。整个系统置于匀强磁场中，磁感应强度方向与导轨所在平面垂直。现将一质量为m、电阻可以忽略的金属棒MN从图示位置由静止开始释放。金属棒下落过程中保持水平，且与导轨接触良好。已知某时刻后两灯泡保持正常发光。重力加速度为g。求：

（1）磁感应强度的大小：

（2）灯泡正常发光时导体棒的运动速率。
