2012 江苏卷 物理

（3分）真空中，A、B两点与点电荷Q的距离分别为r和3r，则A、B两点的电场强度
大小之比为（　　）

（3分）一充电后的平行板电容器保持两极板的正对面积、间距和电荷量不变，在两极板
间插入一电介质，其电容C和两极板间的电势差U的变化情况是（　　）

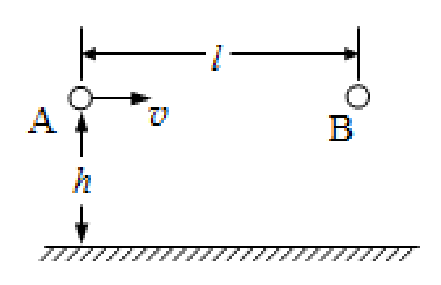

（4分）如图所示，相距l的两小球A、B位于同一高度h（l、h均为定值） ．将A向B
水平抛出的同时，B自由下落．A、B与地面碰撞前后，水平分速度不变，竖直分速度大

小不变、方向相反．不计空气阻力及小球与地面碰撞的时间，则（　　）

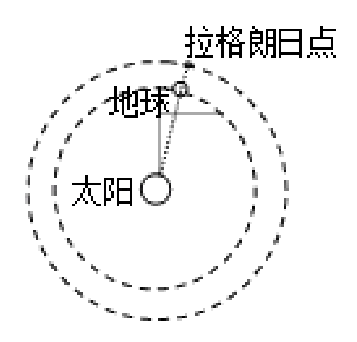

（4分）2011年8月，“嫦娥二号”成功进入了环绕“日地拉格朗日点”的轨道，我国成
为世界上第三个造访该点的国家。如图所示，该拉格朗日点位于太阳和地球连线的延长
线上，一飞行器处于该点，在几乎不消耗燃料的情况下与地球同步绕太阳做圆周运动。
则此飞行器的（　　）

（4分）如图所示，MN是磁感应强度为B的匀强磁场的边界．一质量为m、电荷量为 q
的粒子在纸面内从O点射入磁场．若粒子速度为v 0，最远能落在边界上的A点．下列说
法正确的有（　　）

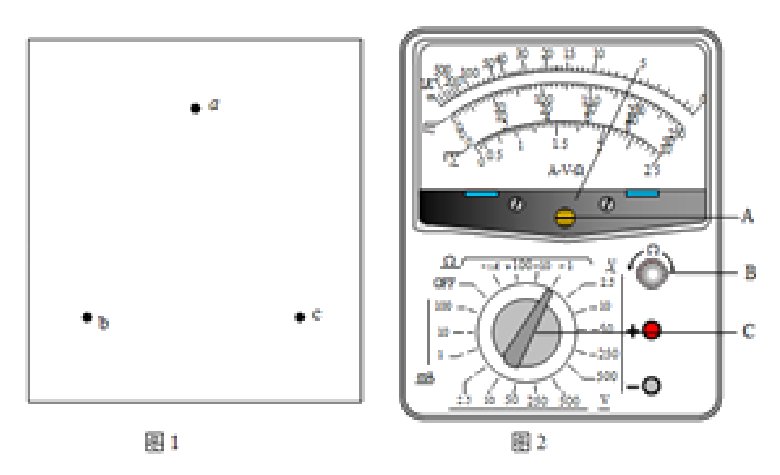

（8分）如图1所示的黑箱中有二只相同的电学元件，小明使用多用电表对其进行探
测．

（1）在使用多用电表前，发现指针不在左边“0”刻度线处，应先调整如图2中多用电
表的　A　（选填“A”、“B”或“C“） ．
（2） 在用多用电表的直流电压挡探测黑箱a、b接点间是否存在电源时，一表笔接a，另
一表笔应　短暂　（选填“短暂”或“持续”）接b，同时观察指针偏转情况．
（3）在判定黑箱中无电源后，将选择开关旋至“×l”挡，调节好多用电表，测量各接
点间的阻值．测量中发现，每对接点间正反向阻值均相等，测量记录如下表．两表笔分
别接a、b时，多用电表的示数如图2所示．
请将记录表补充完整，并在答题卡的黑箱图中画出一种可能的电路．
两表笔接的接点 多用电表的示数
a，b 　5.0　Ω
a，c 10.0Ω
b，c 15.0Ω

（10分）为测定木块与桌面之间的动摩擦因数，小亮设计了如图所示的装置进行实
验．实验中，当木块A位于水平桌面上的O点时，重物B刚好接触地面．将A拉到P
点，待B稳定后静止释放，A最终滑到Q点．分别测量OP、OQ的长度h和s．改变h，
重复上述实验，分别记录几组实验数据．
（1）实验开始时，发现A释放后会撞到滑轮．请提出两个解决方法．
（2）请根据下表的实验数据作出s﹣h关系的图象．
h/cm 20.0 30.0 40.0 50.0 60.0
s/cm 19.5 28.5 39.0 48.0 56.5
（3）实验测得A、B的质量分别为m＝0.4kg、M＝0.50kg．根据s﹣h图象可计算出A
木块与桌面间的动摩擦因数μ＝　0.4　． （结果保留一位有效数字）
（4）实验中，滑轮轴的摩擦会导致μ的测量结果　偏大　（选填“偏大”或“偏
小”） ．

（4分）下列现象中，能说明液体存在表面张力的有（　　）

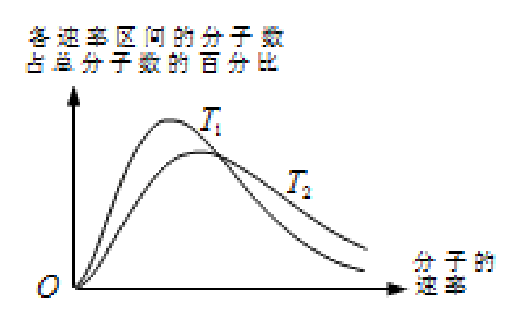

（4分）密闭在钢瓶中的理想气体，温度升高时压强增大。从分子动理论的角度分析，
这是由于分子热运动的　平均动能　增大了。该气体在温度T 1、T2 时的分子速率分布图
象如图所示，则T 1　小于　T2（选填“大于”或“小于”） 。

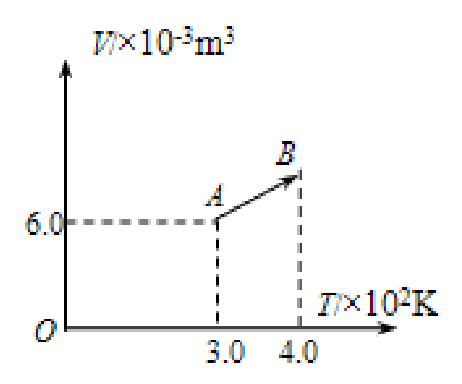

（4分）如图所示，一定质量的理想气体从状态A经等压过程到状态B．此过程中，气
体压强p＝1.0×10 5Pa，吸收的热量Q＝7.0×10 2J，求此过程中气体内能的增量．

（4分） 地震时，震源会同时产生两种波，一种是传播速度约为3.5km/s的S波，另一种
是传播速度约为7.0km/s的P波．一次地震发生时，某地震监测点记录到首次到达的P
波比首次到达的S波早3min．假定地震波沿直线传播，震源的振动周期为1.2s，求震源
与监测点之间的距离x和S波的波长λ．

（4分）一个中子与某原子核发生核反应，生成一个氘核，其核反应方程式为　
n H→ H　；该反应放出的能量为Q，则氘核的比结合能为　 　。
