2012 上海卷 物理

下图为红光或紫光通过双缝或单缝所呈现的图样，则

（A）甲为紫光的干涉图样 （B）乙为紫光的干涉图样（C）丙为红光的干涉图样 （D）丁为红光的干涉图样

与原子核内部变化有关的现象是（A）电离现象 （B）光电效应现象（C）天然放射现象 （D）α 粒子散射现象

根据爱因斯坦的“光子说”可知（A）“光子说”本质就是牛顿的“微粒说”（B）光的波长越大，光子的能量越小（C）一束单色光的能量可以连续变化（D）只有光子数很多时，光才具有粒子性

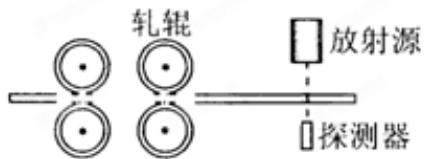

在轧制钢板时需要动态地监测钢板厚度，其检测装置由放射源、探测器等构成，如图所示。该装置中探测器接收到的是

（A）x 射线 （B）α 射线（C）β 射线 （D）γ 射线

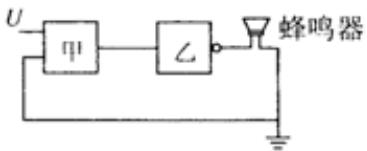

如图，低电位报警器由两个基本门电路与蜂鸣器组成，该报警器只有当输入电压过低时蜂鸣器才会发出警报。其中

（A）甲是“与门”，乙是“非门”（B）甲是“或门”，乙是“非门”（C）甲是“与门”，乙是“或门”（D）甲是“或门”，乙是“与门”

如图，光滑斜面固定于水平面，滑块 A、B叠放后一起冲上斜面，且始终保持相对静止，A上表面水平。则在斜面上运动时，B受力的示意图为

(B)

(D)

某种元素具有多种同位素，反映这些同位素的质量数A与中子数N关系的是图

(A)

(B)

(D)

小球每隔0.2s从同一高度抛出，做初速为6m/s的竖直上抛运动，设它们在空中不相碰。第1个小球在抛出点以上能遇到的小球个数为，（g 取 $1 0 \mathrm { m } / \mathrm { s } ^ { 2 }$ ）

如图，斜面上a、b、c三点等距，小球从a点正上方O点抛出，做初速为 $\mathbf { v } _ { 0 }$ 的平抛运动，恰落在b点。若小球初速变为 v，其落点位于c，则

当电阻两端加上某一稳定电压时，通过该电阻的电荷量为0.3C，消耗的电能为0.9J。为在相同时间内使
0.6C的电荷量通过该电阻，在其两端需加的电压和消耗的电能分别是
（A）3V，1.8J （B）3V，3.6J（C）6V，l.8J （D）6V，3.6J

如图，竖直轻质悬线上端固定，下端与均质硬棒AB中点连接，棒长为线长二倍。棒的A端用铰链固定在墙上，棒处于水平状态。改变悬线长度，使线与棒的连接点逐渐右移，并保持棒仍处于水平状态。则悬线拉力 （ ）

（A）逐渐减小 （B）逐渐增大（C）先减小后增大 （D）先增大后减小

如图，可视为质点的小球 A、B 用不可伸长的细软轻线连接，跨过固定在地面上、半径为 R的光滑圆柱，A的质量为 B 的两倍。当B位于地面时，A恰与圆柱轴心等高。将 A 由静止释放，B上升的最大高度是

直流电路如图所示，在滑动变阻器的滑片P向右移动时，电源的

位于水平面上的物体在水平恒力 $\mathrm { F } _ { 1 }$ 作用下，做速度为 $\mathbf { V } _ { 1 }$ 的匀速运动；若作用力变为斜向上的恒力 $\mathrm { F } _ { 2 }$ 物体做速度为 $\mathbf { v } _ { 2 }$ 的匀速运动，且 $\mathrm { F } _ { 1 }$ 与 $\mathrm { F } _ { 2 }$ 功率相同。则可能有

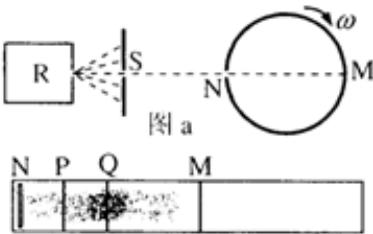

图 a 为测量分子速率分布的装置示意图。圆筒绕其中心匀速转动，侧面开有狭缝N，内侧贴有记录薄膜，M 为正对狭缝的位置。从原子炉 R中射出的银原子蒸汽穿过屏上 S 缝后进入狭缝N，在圆筒转动半个周期的时间内相继到达并沉积在薄膜上。展开的薄膜如图b所示，NP，PQ 间距相等。则

图b

（A）到达M附近的银原子速率较大
（B）到达Q附近的银原子速率较大
（C）位于 PQ 区间的分子百分率大于位于 NP 区间的分子百分率（D）位于PQ区间的分子百分率小于位于NP区间的分子百分率

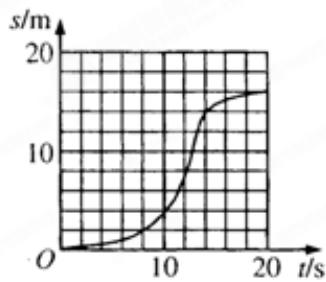

质点做直线运动，其 s-t 关系如图所示。质点在 0-20s 内的平均速度大小为 $\_m/s$；质点在时的瞬时速度等于它在 6-20s 内的平均速度。

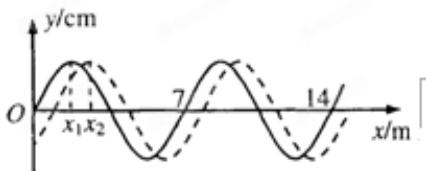

如图，简谐横波在 t 时刻的波形如实线所示，经过 Δt=3s，其波形如虚线所示。己知图中 $\mathbf { X } _ { 1 }$ 与 $\mathbf { X } _ { 2 }$ 相距lm，波的周期为T，且 $2 \mathrm { T } { < } \Delta \mathrm { t } { < } 4 \mathrm { T }$。则可能的最小波速为 \_m/s，最小周期为 s。

正方形导体框处于匀强磁场中，磁场方向垂直框平面，磁感应强度随时间均匀增加，变化率为k。导体框质量为m、边长为L，总电阻为R，在恒定外力 F作用下由静止开始运动。导体框在磁场中的加速度大小为 $\_$；导体框中感应电流做功的功率为 0

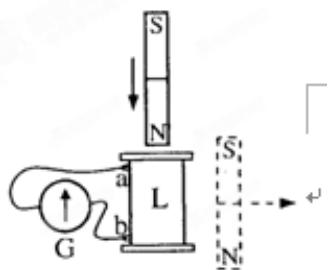

（4分）为判断线圈绕向，可将灵敏电流计G与线圈L连接，如图所示。己知线圈由a端开始绕至b端：当电流从电流计 G左端流入时，指针向左偏转。

（1）将磁铁N 极向下从线圈上方竖直插入 L 时，发现指针向左偏转。俯视线圈，其绕向为（填：“顺时针”或“逆时针”）。

（2）当条形磁铁从图中的虚线位置向右远离L时，指针向右偏转。俯视线圈，其绕向为 （填：

“顺时针”或“逆时针”）。

（6 分）右图为“研究一定质量气体在压强不变的条件下，体积变化与温度变化关系”的实验装置示意图。粗细均匀的弯曲玻璃管A臂插入烧瓶，B臂与玻璃管C下部用橡胶管连接，C管开口向上，一定质量的气体被水银封闭于烧瓶内。开始时，B、C内的水银面等高。

（1）若气体温度升高，为使瓶内气体的压强不变，应将C管 （填：“向上”或“向下”）移动，直至 ;

（2）（单选）实验中多次改变气体温度，用 Δt 表示气体升高的摄氏温度，用 Δh 表示 B 管内水银面高度的改变量。根据测量数据作出的图线是

(B)

(D)

（8分）在“利用单摆测重力加速度”的实验中。

（1）某同学尝试用DIS测量周期。如图，用一个磁性小球代替原先的摆球，在单摆下方放置一个磁传感器，其轴线恰好位于单摆悬挂点正下方。图中磁传感器的引出端A应接到 $\_$。使单摆做小角度摆动，当磁感应强度测量值最大时，磁性小球位于 $\_$。若测得连续N 个磁感应强度最大值之间的时间间隔为t，则单摆周期的测量值为 （地磁场和磁传感器的影响可忽略）。

（2）多次改变摆长使单摆做小角度摆动，测量摆长L及相应的周期 T。此后，分别取L和T的对数，所得到的 lgT-lgL 图线为 （填：“直线”、“对数曲线”或“指数曲线”）；读得图线与纵轴交点的纵坐标为 c，由此得到该地重力加速度 $g= 0$

（13 分）如图，长 L=100cm，粗细均匀的玻璃管一端封闭。水平放置时，长 $\mathrm { L } _ { 0 } { = } 5 0 \mathrm { c m }$ 的空气柱被水银封住，水银柱长 h=30cm。将玻璃管缓慢地转到开口向下的竖直位置，然后竖直插入水银槽，插入后有$\Delta \mathrm { h } { = } 1 5 \mathrm { c m }$ 的水银柱进入玻璃管。设整个过程中温度始终保持不变，大气压强 $\mathsf { p } _ { 0 } { = } 7 5 \mathrm { c m H g }$。求：

（1）插入水银槽后管内气体的压强 ${ \mathfrak { p } } ;$

（2）管口距水银槽液面的距离H。
