2014 浙江卷 物理

（3分）（2014•浙江）下列说法正确的是（　　）

（3 分）（2014•浙江）长期以来“卡戎星（Charon）”被认为是冥王星唯一的卫星，它的公转轨道半径 $\mathsf { r } _ { 1 } { = } 1 9 6 0 0 \mathsf { k m }$ ，公转周期 $\mathsf { T } _ { 1 } { = } 6 . 3 9$ 天．2006年3月，天文学家发现两颗冥王星的小卫星，其中一颗的公转半径 $r _ { 2 } { = } 4 8 0 0 0 0 { \ k m }$ ，则它的公转周期 ${ \sf T } _ { 2 }$ ，最接近于（　　）

（3分）（2014•浙江）一位游客在千岛湖边欲乘坐游船，当日风浪较大，游船上下浮动．可把游船浮动简化成竖直方向的简谐运动，振幅为 20cm，周期为3.0s．当船上升到最高点时，甲板刚好与码头地面平齐．地面与甲板的高度差不超过 10cm 时，游客能舒服的登船．在一个周期内，游客能舒服登船的时间是（　　）

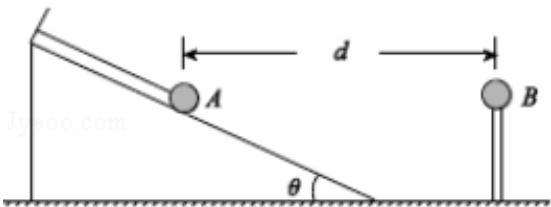

（3分）（2014•浙江）如图，水平地面上有一个光滑绝缘斜面，斜面与水平面的夹角为θ．一根轻质绝缘细线的一端固定在斜面顶端，另一端系有一个带电小球A，细线与斜面平行．小球A的质量为m，电量为q．小球A的右侧固定放置带等量同种电荷的小球 B，两球心的高度相同、间距为 d．静电力常量为 k，重力加速度为g，两带电小球可视为点电荷．小球A静止在斜面上，则（　　）

（2014•浙江）小明对2B铅笔芯的导电性能感兴趣，于是用伏安法测量其电阻 值

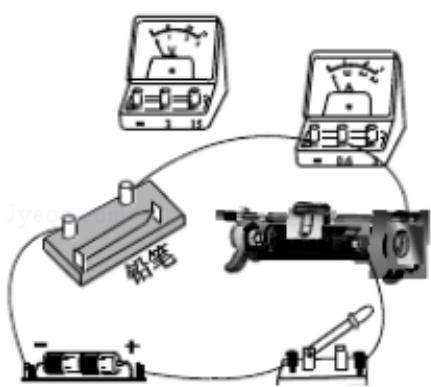

（1）图 1 是部分连接好的实物电路图，请用电流表外接法完成接线并在图 1 中画出

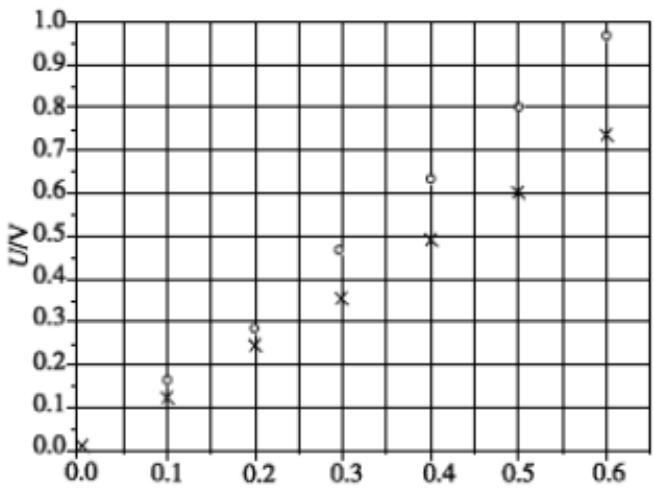

（2）小明用电流表内接法和外接法分别测量了一段2B铅笔芯的伏安特性，并将得到的电流、电压数据描到 U﹣I 图上，如图 2．在图中，由电流表外接法得到的数据点是用　×　（填“○”或“×”）表示的

（3）请你选择一组数据点，在图 2 上用作图法作图，并求出这段铅笔芯的电阻为　1.2 Ω

图1

图2

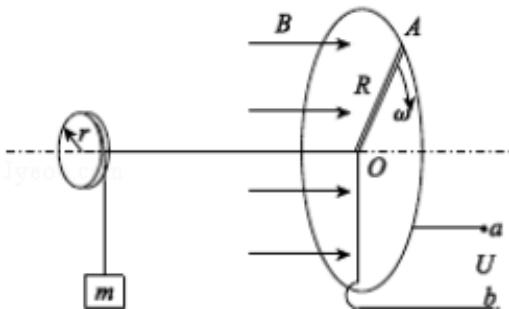

（2014•浙江）某同学设计一个发电测速装置，工作原理如图．一个半径为

R=0.1m 的圆形金属导轨固定在竖直平面上，一根长为 R 的金属棒 0A，A 端与导轨接触良好，O端固定在圆心处的转轴上．转轴的左端有一个半径为 $r = \frac { R } { 3 }$ 的圆盘，圆盘和金属棒能随转轴一起转动．圆盘上绕有不可伸长的细线，下端挂着一个质量为m=0.5kg的铝块．在金属导轨区域内存在垂直于导轨平面向右的匀强磁场，磁感应强度 B=0.5T．a 点与导轨相连，b 点通过电刷与 O 端相连．测量 a、b 两点间的电势差 U 可算得铝块速度，铝块由静止释放，下落 $h = 0 . 3 m$ 时，测得$\mathsf { U } { = } 0 . 1 5 \mathsf { v }$ ．（细线与圆盘间没有滑动，金属棒、导轨、导线及电刷的电阻均不计，重力加速度 $\mathsf { g } { = } 1 0 \mathsf { m } / \mathsf { s } ^ { 2 } ,$

（1）测U时，与A点相接的电压表的“正极”还是“负极”？

（2）求此时铝块的速度大小；

（3）求此下落过程中铝块机械能的损失
