2016 新课标 II 卷 物理

（6分）质量为m的物体用轻绳AB悬挂于天花板上。用水平向左的力F缓慢拉动绳的中点O，如图所示。用T表示绳OA段拉力的大小，在O 点向左移动的过程中（　　）

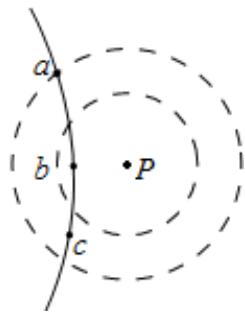

（6分）如图，P为固定的点电荷，虚线是以P为圆心的两个圆．带电粒子 $\mathsf { Q }$ 在P的电场中运动．运动轨迹与两圆在同一平面内，a、b、c为轨迹上的三个点．若Q仅受P的电场力作用，其在a、b、c点的加速度大小分别为 $a _ { \mathsf { a } } \cdot \mathsf { a } _ { \mathsf { b } } .$ $\mathsf { a } _ { \mathsf { c } } ,$ 速度大小分别为 $\mathsf { v _ { a } , v _ { b } , v _ { c } }$ ，则（　　）

• P c A $a _ { a } > a _ { b } > a _ { c } , v _ { a } > v _ { c } > v _ { b }$ B $a _ { a } > a _ { b } > a _ { c } , v _ { b } > v _ { c } > v _ { a }$ C $a _ { \mathrm { b } } > a _ { \mathrm { c } } > a _ { \mathrm { a } } , ~ v _ { \mathrm { b } } > v _ { \mathrm { c } } > v _ { \mathrm { a } }$ D $a _ { \mathrm { b } } > a _ { \mathrm { c } } > a _ { \mathrm { a } } , ~ v _ { \mathrm { a } } > v _ { \mathrm { c } } > v _ { \mathrm { b } }$

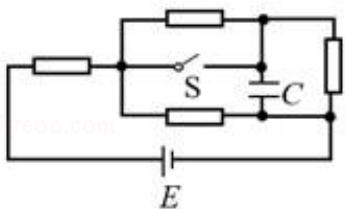

（6 分）阻值相等的四个电阻、电容器 C 及电池 E（内阻可忽略）连接成如图所示电路。开关S断开且电流稳定时，C 所带的电荷量为 $\mathsf Q _ { 1 }$ ，闭合开关S，电流再次稳定后，C所带的电荷量为 $\ Q _ { 2 } . \ Q _ { 1 }$ 与 $\mathsf { Q } _ { 2 }$ 的比值为（　　）

A $\frac { 2 } { 5 }$ B $\frac { 1 } { 2 }$ C $\frac { 3 } { 5 }$ D $\frac { 2 } { 3 }$

（9分）某同学利用图（a）所示电路测量量程为2.5V 的电压表 $\textcircled{\mathrm { V } }$ 的内阻（内阻为数千欧姆），可供选择的器材有：电阻箱 R（最大阻值 99999.9Ω），滑动变阻器 ${ \sf R } _ { 1 }$ （最大阻值50Ω），滑动变阻器 ${ \sf R } _ { 2 }$ （最大阻值5kΩ），直流电源 E（电动势3V）。开关1个，导线若干。

实验步骤如下：

①按电路原理图（a）连接线路；

②将电阻箱阻值调节为 0，将滑动变阻器的滑片移到与图（a）中最左端所对应的位置，闭合开关S；

③调节滑动变阻器使电压表满偏；

④保持滑动变阻器的滑片位置不变，调节电阻箱阻值，使电压表的示数为2.00V，记下电阻箱的阻值。

回答下列问题：

（1）实验中应选择滑动变阻器 $\underline { { \mathsf { R } } } _ { 1 }$ （填 $" \mathsf { R } _ { 1 } ^ { \prime \prime }$ 或 $" \mathsf { R } _ { 2 } ^ { \prime \prime } ,$ ）。

（2）根据图（a）所示电路将图（b）中实物图连线。

（3）实验步骤④中记录的电阻箱阻值为630.0Ω，若认为调节电阻箱时滑动变阻器上的分压不变，计算可得电压表的内阻为　2520 Ω（结果保留到个位）。

（4）如果此电压表是由一个表头和电阻串联构成的，可推断该表头的满刻度电流为　D　（填正确答案标号）。A. $1 0 0 \mu \mathsf { A }$ B.250μA C.500μA D.1mA。

图（a）

图（b）

（10分）一氧气瓶的容积为0.08m³，开始时瓶中氧气的压强为20个大气压。某实验室每天消耗 1 个大气压的氧气 0.36m³．当氧气瓶中的压强降低到 2 个大气压时，需重新充气。若氧气的温度保持不变，求这瓶氧气重新充气前可供该实验室使用多少天。

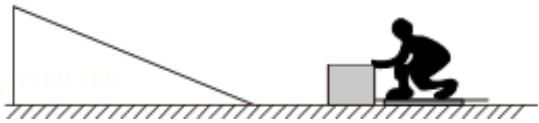

如图，光滑冰面上静止放置一表面光滑的斜面体，斜面体右侧一蹲在滑板上的小孩和其面前的冰块均静止于冰面上。某时刻小孩将冰块以相对冰面3m/s的速度向斜面体推出，冰块平滑地滑上斜面体，在斜面体上上升的最大高度为h=0.3m（h 小于斜面体的高度）。已知小孩与滑板的总质量为 $\mathsf { m } _ { 1 } = 3 0 \mathsf { k g }$ ，冰块的质量为 $\mathsf { m } _ { 2 } { = } 1 0 \mathsf { k g }$ ，小孩与滑板始终无相对运动。取重力加速度的大小$\mathsf { g } { = } 1 0 \mathsf { m } / \mathsf { s } ^ { 2 }$

（i）求斜面体的质量；

（ii）通过计算判断，冰块与斜面体分离后能否追上小孩？
