【解析】
【详解】（1）［1］测量前测微螺杆与和测砧相触时，图（a）的示数为
$$ d_{0}=0 \mathrm{~mm}+0.7 \times 0.01 \mathrm{~mm}=0.007 \mathrm{~mm} $$
［2］螺旋测微器读数是固定刻度读数（ 0.5 mm 的整数倍）加可动刻度（ 0.5 mm 以下的小数）读数，图中读数为
$$ d_{1}=20 \mathrm{~mm}+3.4 \times 0.01 \mathrm{~mm}=20.034 \mathrm{~mm} $$
［3］则摆球的直径为
$$ d=d_{1}-d_{0}=20.027 \mathrm{~mm} $$
（2）［4］角度盘的大小一定，即在规定的位置安装角度盘，测量的摆角准确，但将角度盘固定在规定位置上方，即角度盘到悬挂点的距离变短，同样的角度，摆线在刻度盘上扫过的弧长变短，故摆线在角度盘上所指的示数为5°时，实际摆角大于5°；
（3）［5］单摆的摆线长度为81．50 cm，则摆长为
$$ l=l_{0}+\frac{d}{2}=81.50 \mathrm{~cm}+\frac{2.0027}{2} \mathrm{~cm}=82.5 \mathrm{~cm} $$
结果保留三位有效数字，得摆长为82．5cm；
［6］一次全振动单摆经过最低点两次，故此单摆的周期为
$$ T=\frac{2 t}{N}=\frac{54.60}{30} \mathrm{~s}=1.82 \mathrm{~s} $$
［7］由单摆的周期表达式 $T=2 \pi \sqrt{\frac{l}{g}}$ 得，重力加速度
$$ g=\frac{4 \pi^{2} l}{T^{2}}=9.83 \mathrm{~m} / \mathrm{s}^{2} $$
11．将扁平的石子向水面快速抛出，石子可能会在水面上一跳一跳地飞向远方，俗称＂打水漂＂。要使石子从水面跳起产生＂水漂＂效果，石子接触水面时的速度方向与水面的夹角不能大于 $\theta$ 。为了观察到＂水漂＂，一同学将一石子从距水面高度为 $h$ 处水平抛出，抛出速度的最小值为多少？（不计石子在空中飞行时的空气阻力，重力加速度大小为 $g$ ）
【答案】 $\frac{\sqrt{2 g h}}{\tan \theta}$
【解析】

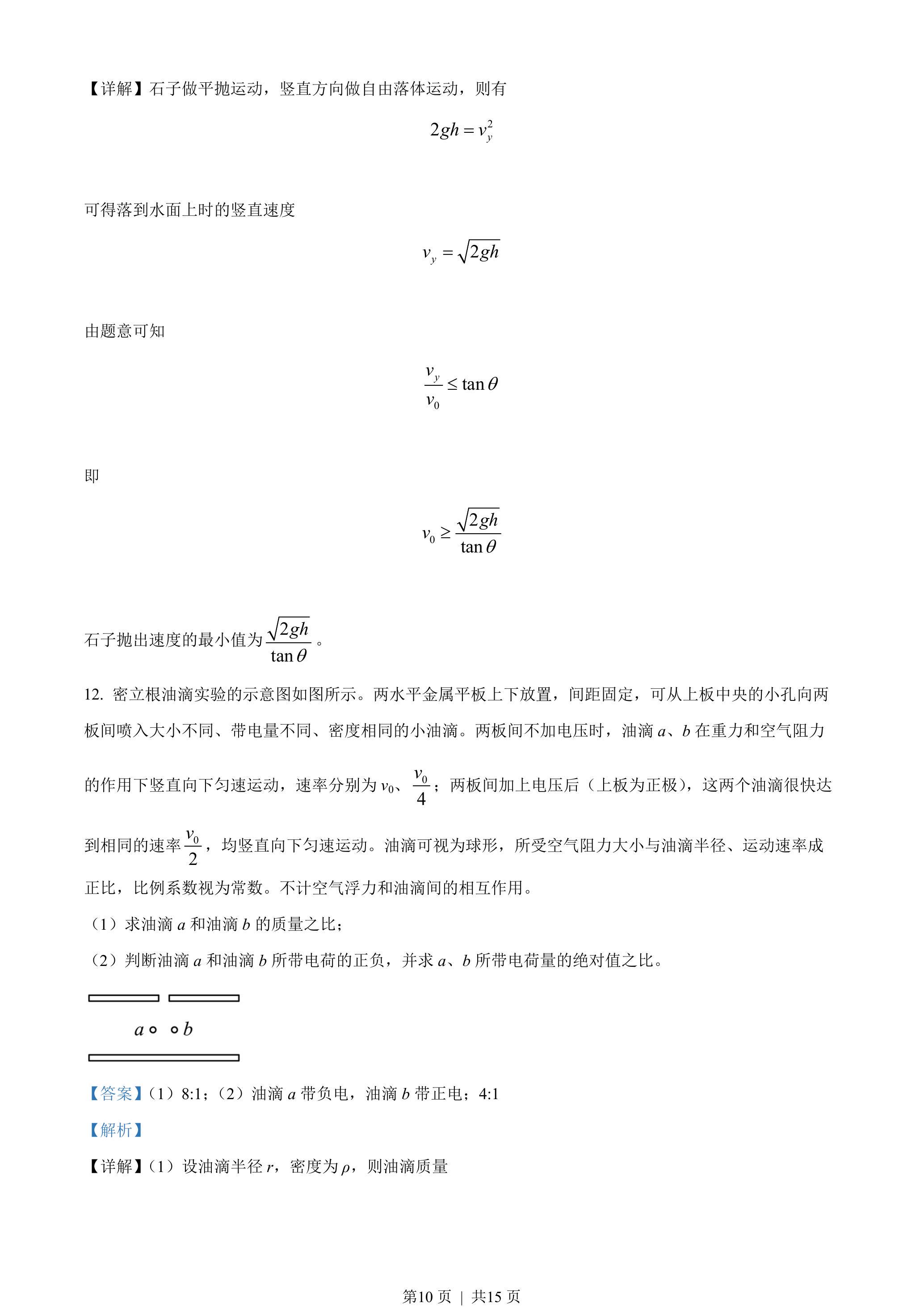

【详解】石子做平抛运动，坚直方向做自由落体运动，则有
$$ 2 g h=v_{y}^{2} $$
可得落到水面上时的坚直速度
$$ v_{y}=\sqrt{2 g h} $$
由题意可知
$$ \frac{v_{y}}{v_{0}} \leq \tan \theta $$
即
$$ v_{0} \geq \frac{\sqrt{2 g h}}{\tan \theta} $$
石子抛出速度的最小值为 $\frac{\sqrt{2 g h}}{\tan \theta}$ 。
12．密立根油滴实验的示意图如图所示。两水平金属平板上下放置，间距固定，可从上板中央的小孔向两板间喷入大小不同、带电量不同、密度相同的小油滴。两板间不加电压时，油滴 $a , b$ 在重力和空气阻力的作用下坚直向下匀速运动，速率分别为 $v_{0} , \frac{v_{0}}{4}$ ；两板间加上电压后（上板为正极），这两个油滴很快达到相同的速率 $\frac{v_{0}}{2}$ ，均坚直向下匀速运动。油滴可视为球形，所受空气阻力大小与油滴半径、运动速率成正比，比例系数视为常数。不计空气浮力和油滴间的相互作用。
（1） 求油滴 $a$ 和油滴 $b$ 的质量之比；
（2） 判断油滴 $a$ 和油滴 $b$ 所带电荷的正负，并求 $a , b$ 所带电荷量的绝对值之比。
【答案】（1）8：1；（2）油滴 $a$ 带负电，油滴 $b$ 带正电；4：1
【解析】
【详解】①设油滴半径 $r$ ，密度为 $\rho$ ，则油滴质量
$$ m=\frac{4}{3} \pi r^{3} \rho $$
则速率为 $v$ 时受阻力
$$ f=k r v $$
则当油滴匀速下落时
$$ m g=f $$
解得
$$ r=\sqrt{\frac{3 k v}{4 \pi \rho g}} \propto \sqrt{v} $$
可知
$$ \frac{r_{a}}{r_{b}}=\sqrt{\frac{v_{0}}{\frac{1}{4} v_{0}}}=2 $$
则
$$ \frac{m_{a}}{m_{b}}=\frac{r_{a}^{3}}{r_{b}^{3}}=\frac{8}{1} $$
（2）两板间加上电压后（上板为正极），这两个油滴很快达到相同的速率 $\frac{v_{0}}{2}$ ，可知油滴 $a$ 做减速运动，油滴 $b$ 做加速运动，可知油滴 $a$ 带负电，油滴 $b$ 带正电；当再次匀速下落时，对 $a$ 由受力平衡可得
$$ \left|q_{a}\right| E+f_{a}=m_{a} g $$
其中
$$ f_{a}=\frac{\frac{v_{0}}{2}}{v_{0}} m_{a} g=\frac{1}{2} m_{a} g $$
对 $b$ 由受力平衡可得
$$ f_{b}-q_{b} E=m_{b} g $$
其中
$$ f_{b}=\frac{\frac{v_{0}}{2}}{\frac{1}{4} v_{0}} m_{b} g=2 m_{b} g $$
联立解得
$$ \left|\frac{q_{a}}{q_{b}}\right|=\frac{m_{a}}{2 m_{b}}=\frac{4}{1} $$

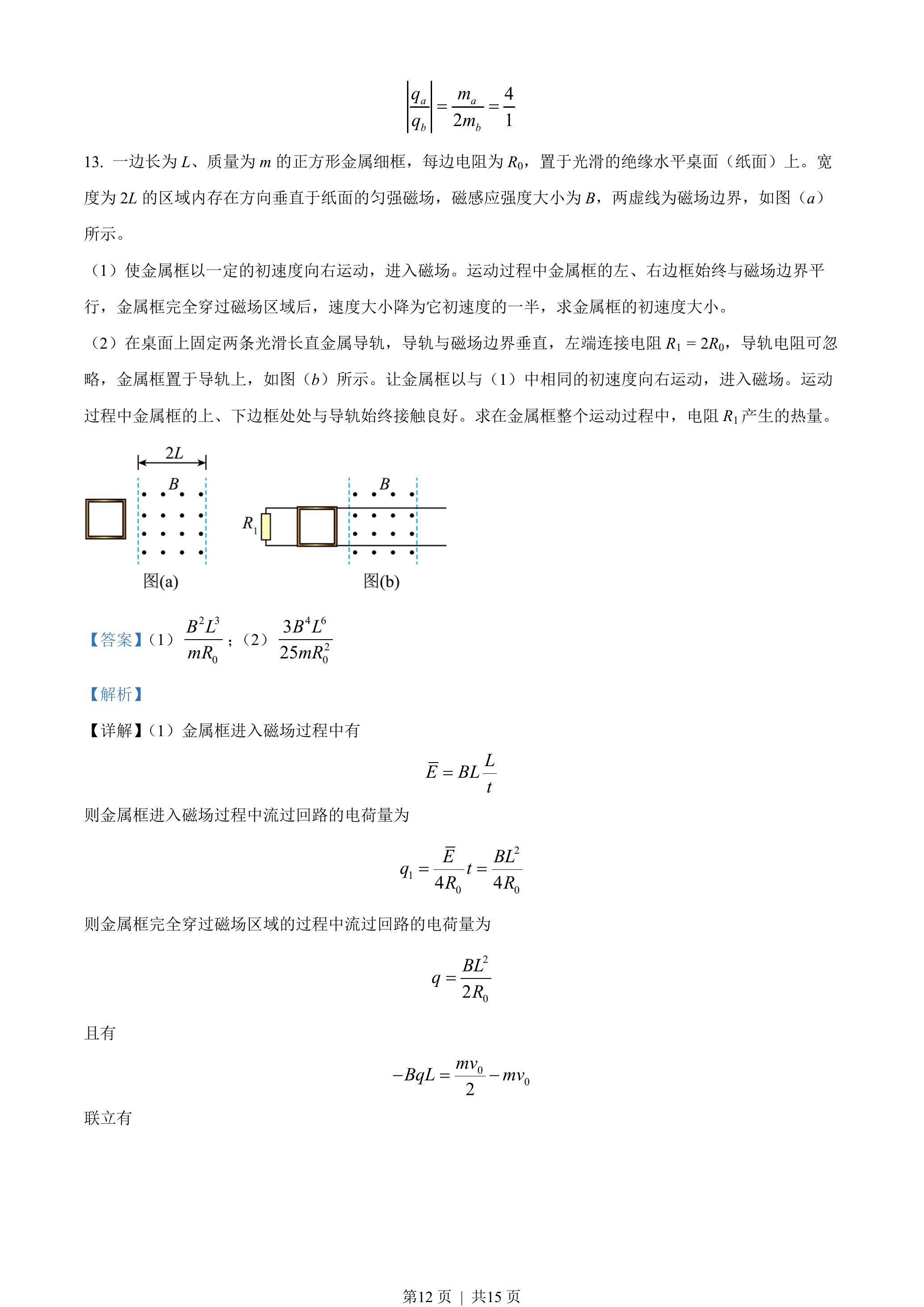

13．一边长为 $L$ 、质量为 $m$ 的正方形金属细框，每边电阻为 $R_{0}$ ，置于光滑的绝缘水平桌面（纸面）上。宽度为 $2 L$ 的区域内存在方向垂直于纸面的匀强磁场，磁感应强度大小为 $B$ ，两虚线为磁场边界，如图（a）所示。
（1）使金属框以一定的初速度向右运动，进入磁场。运动过程中金属框的左、右边框始终与磁场边界平行，金属框完全穿过磁场区域后，速度大小降为它初速度的一半，求金属框的初速度大小。
（2）在桌面上固定两条光滑长直金属导轨，导轨与磁场边界垂直，左端连接电阻 $R_{1}=2 R_{0}$ ，导轨电阻可忽略，金属框置于导轨上，如图（b）所示。让金属框以与（1）中相同的初速度向右运动，进入磁场。运动过程中金属框的上、下边框处处与导轨始终接触良好。求在金属框整个运动过程中，电阻 $R_{1}$ 产生的热量。
图（a）
图（b）
【答案】①$\frac{B^{2} L^{3}}{m R_{0}}$ ；②$\frac{3 B^{4} L^{6}}{25 m R_{0}^{2}}$
【解析】
【详解】（1）金属框进入磁场过程中有
$$ \bar{E}=B L \frac{L}{t} $$
则金属框进入磁场过程中流过回路的电荷量为
$$ q_{1}=\frac{\bar{E}}{4 R_{0}} t=\frac{B L^{2}}{4 R_{0}} $$
则金属框完全穿过磁场区域的过程中流过回路的电荷量为
$$ q=\frac{B L^{2}}{2 R_{0}} $$
且有
$$ -B q L=\frac{m v_{0}}{2}-m v_{0} $$
联立有
$$ v_{0}=\frac{B^{2} L^{3}}{m R_{0}} $$

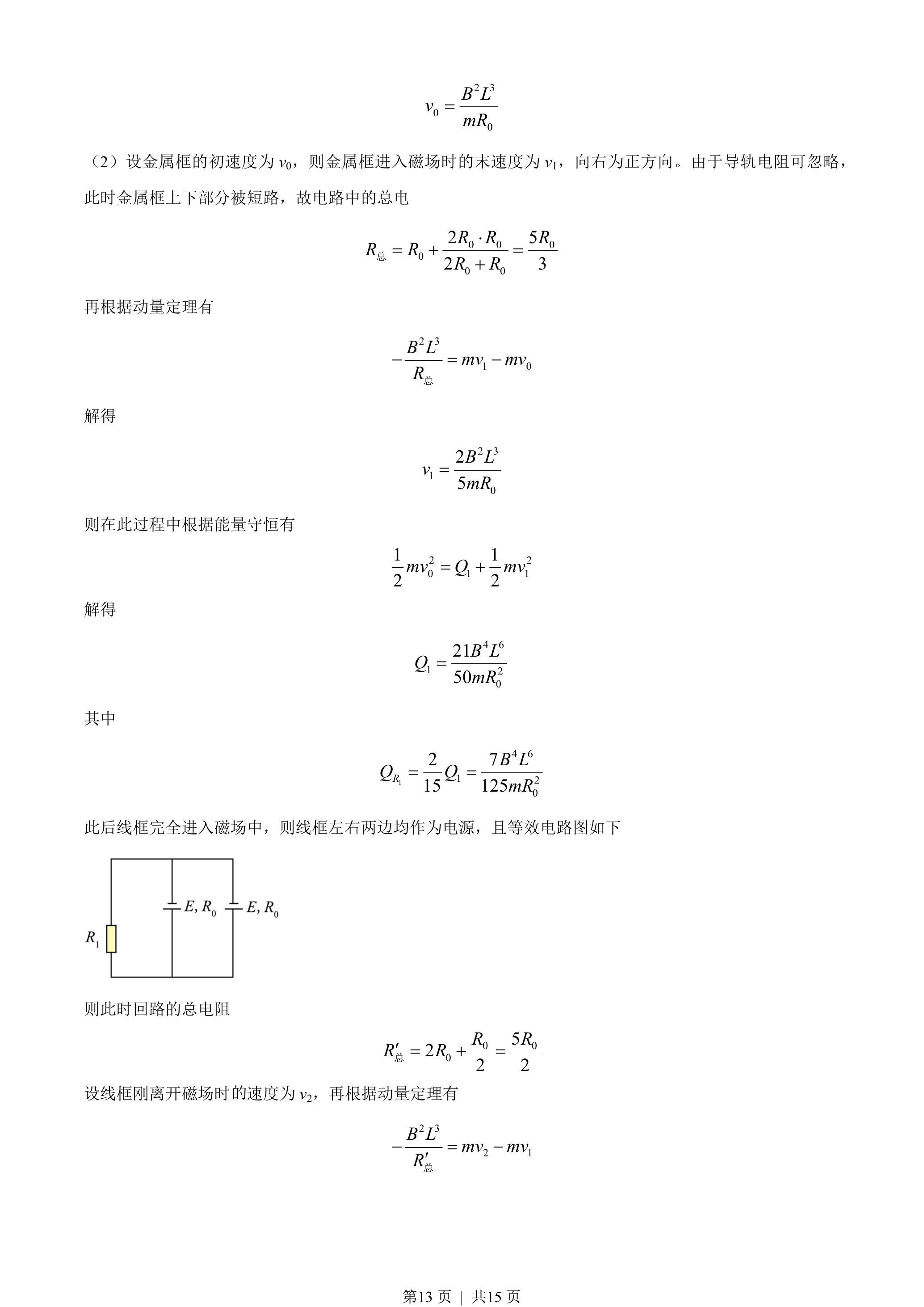

②设金属框的初速度为 $v_{0}$ ，则金属框进入磁场时的末速度为 $v_{1}$ ，向右为正方向。由于导轨电阻可忽略，此时金属框上下部分被短路，故电路中的总电
$$ R_{\text {总 }}=R_{0}+\frac{2 R_{0} \cdot R_{0}}{2 R_{0}+R_{0}}=\frac{5 R_{0}}{3} $$
再根据动量定理有
$$ -\frac{B^{2} L^{3}}{R_{\text {总 }}}=m v_{1}-m v_{0} $$
解得
$$ v_{1}=\frac{2 B^{2} L^{3}}{5 m R_{0}} $$
则在此过程中根据能量守恒有
$$ \frac{1}{2} m v_{0}^{2}=Q_{1}+\frac{1}{2} m v_{1}^{2} $$
解得
$$ Q_{1}=\frac{21 B^{4} L^{6}}{50 m R_{0}^{2}} $$
其中
$$ Q_{R_{1}}=\frac{2}{15} Q_{1}=\frac{7 B^{4} L^{6}}{125 m R_{0}^{2}} $$
此后线框完全进入磁场中，则线框左右两边均作为电源，且等效电路图如下
则此时回路的总电阻
$$ R_{\text {总 }}^{\prime}=2 R_{0}+\frac{R_{0}}{2}=\frac{5 R_{0}}{2} $$
设线框刚离开磁场时的速度为 $v_{2}$ ，再根据动量定理有
$$ -\frac{B^{2} L^{3}}{R_{\text {总 }}^{\prime}}=m v_{2}-m v_{1} $$
解得
$$ v_{2}=0 $$
则说明线框刚离开磁场时就停止运动了，则再根据能量守恒有
$$ \frac{1}{2} m v_{1}^{2}=Q_{2} $$
其中
$$ Q_{R_{1}}^{\prime}=\frac{4}{5} Q_{2}=\frac{8 B^{4} L^{6}}{125 m R_{0}^{2}} $$
则在金属框整个运动过程中，电阻 $R_{1}$ 产生的热量
$$ Q_{R_{1} \text { 总 }}=Q_{R_{1}}+Q_{R_{1}}^{\prime}=\frac{3 B^{4} L^{6}}{25 m R_{0}^{2}} $$
第15页｜共15页
