5．某几何体的三视图（单位： $c m )$ 如图所示，则该几何体的体积（单位： $c m ^ { 3 } )$ 是（ ）
侧视图
主视图
俯视图
A $\frac { 7 } { 3 }$ B $\textstyle { \frac { 1 4 } { 3 } }$ C．3 D．6
参考答案
A
某几何体的三视图（单位： c m ) 如图所示，则该几何体…——2020 高考数学第 5 题答案解析
2020_浙江卷
题目指纹
这道题真正考什么？
难度
区分题
先及格路线 · 高中数学 · 中等题
如果目标是先及格，这类题值得掌握。
用 3 道相关题确认基础和中等变式会到哪一步。
完整解析 · 逐步详解
【分析】画出几何体的直观图，利用三视图的数据求解几何体的体积即可

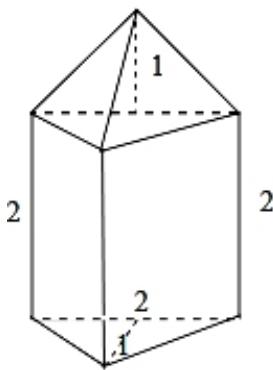

解：由题意可知几何体的直观图如图，下部是直三棱柱，底面是斜边长为 2 的等腰直角三角形，棱锥的高为2，上部是一个三棱锥，一个侧面与底面等腰直角三角形垂直，棱锥的高为1，
所以几何体的体积为： $\frac { 1 } { 2 } { \times } 2 { \times } 1 { \times } 2 + \frac { 1 } { 3 } { \times } \frac { 1 } { 2 } { \times } 2 { \times } 1 { \times } 1 { = } \frac { 7 } { 3 } .$
故选：A
✅ 来源：2020年 · 浙江 · 2020_浙江卷 · 第 5 题 · 本题已通过全部自动发布校验
