2013 北京卷 物理

（6分）下列说法正确的是（　　）

（6分）如图所示，一束可见光射向半圆形玻璃砖的圆心O，经折射后分为两束单色光a和b．下列判断正确的是（　　）

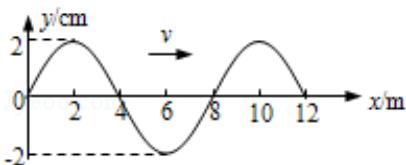

（6分）一列沿x轴正方向传播的简谐机械横波，波速为 4m/s．某时刻波形如图所示，下列说法正确的是（　　）

（6 分）倾角为 α、质量为 M 的斜面体静止在水平桌面上，质量为 m 的木块静止在斜面体上．下列结论正确的是（　　）

（6 分）如图所示，在磁感应强度为 B，方向垂直纸面向里的匀强磁场中，金属杆MN在平行金属导轨上以速度v向右匀速滑动，MN中产生的感应电动势为 $\mathsf { E } _ { \mathsf { I } } \mathsf { \{ ; } $ ；若磁感应强度增为 2B，其他条件不变，MN 中产生的感应电动势变为E₂，则通过电阻R的电流方向及 $\mathsf { E } _ { 1 }$ 与 $\mathsf { E } _ { 2 }$ 之比 $\mathsf { E } _ { | } \colon ~ \mathsf { E } _ { 2 }$ 分别为（

N

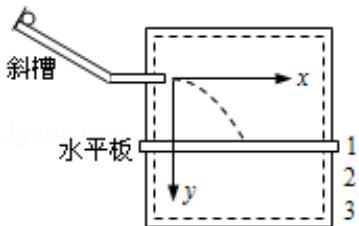

（6分）在实验操作前应该对实验进行适当的分析．研究平抛运动的实验装置示意如图．小球每次都从斜槽的同一位置无初速度释放，并从斜槽末端水平飞出．改变水平板的高度，就改变了小球在板上落点的位置，从而可描绘出小球的运动轨迹．某同学设想小球先后三次做平抛，将水平板依次放在如图1、2、3的位置，且1与2的间距等于2与3的间距．若三次实验中，小球从抛出点到落点的水平位移依次为 $\times _ { 1 } , ~ \times _ { 2 } , ~ \times _ { 3 }$ ，机械能的变化量依次为 $\triangle E _ { 1 } , \triangle$ $\mathsf E _ { 2 } , \mathsf { \triangle } \mathsf E _ { 3 }$ ，忽略空气阻力的影响，下面分析正确的是（　　）

A $x _ { 2 } - x _ { 1 } = x _ { 3 } - x _ { 2 } , \bigtriangleup E _ { 1 } = \bigtriangleup E _ { 2 } = \bigtriangleup E _ { 3 }$ B $\begin{array} { r } { \mathsf { x } _ { 2 } - \mathsf { x } _ { 1 } { > } \mathsf { x } _ { 3 } - \mathsf { x } _ { 2 } , \bigtriangleup \mathsf { E } _ { 1 } { = } \triangle \mathsf { E } _ { 2 } { = } \triangle \mathsf { E } _ { 3 } } \end{array}$ C $\begin{array} { r } { \mathsf { x } _ { 2 } - \mathsf { x } _ { 1 } { \mathrm { > x } } _ { 3 } - \mathsf { x } _ { 2 } , \bigtriangleup \mathsf { E } _ { 1 } { \mathrm { < } } \bigtriangleup \mathsf { E } _ { 2 } { < } \bigtriangleup \mathsf { E } _ { 3 } } \end{array}$ D $\begin{array} { r } { \mathsf { x } _ { 2 } - \mathsf { x } _ { 1 } < \mathsf { x } _ { 3 } - \mathsf { x } _ { 2 } , \mathsf { D } \mathsf { E } _ { 1 } < \triangle \mathsf { E } _ { 2 } < \triangle \mathsf { E } _ { 3 } } \end{array}$
