2023 江苏卷 物理　·　真题试卷（在线练习）

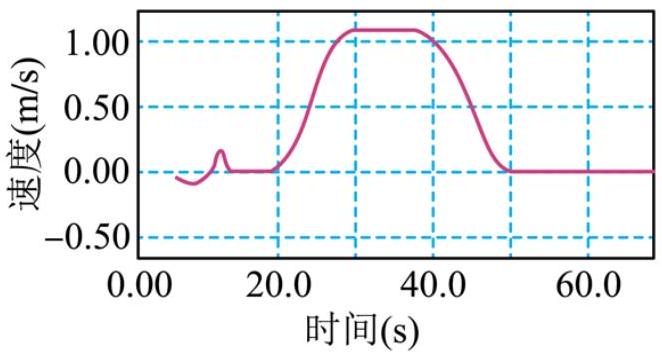

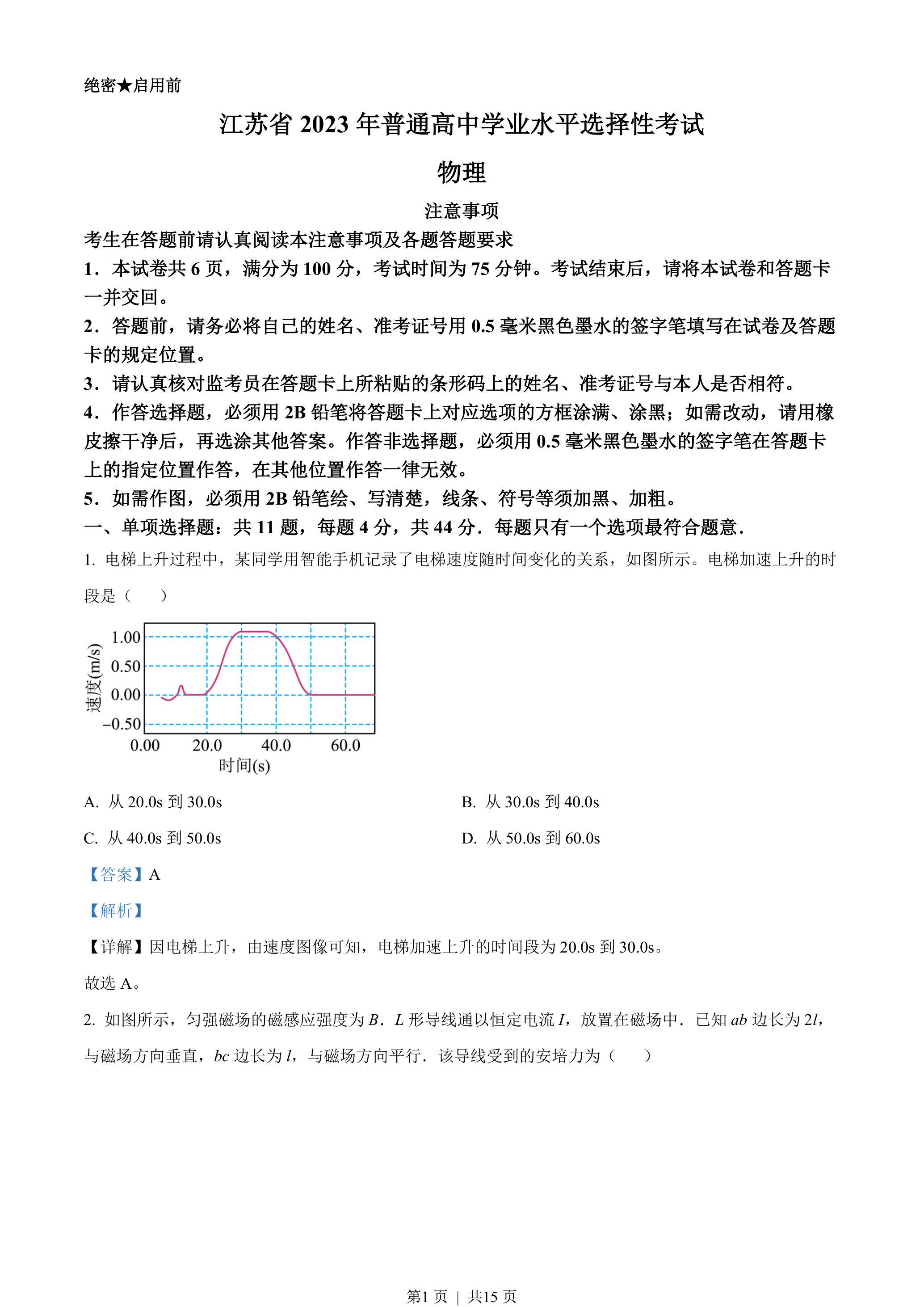

1．电梯上升过程中，某同学用智能手机记录了电梯速度随时间变化的关系，如图所示。电梯加速上升的时段是

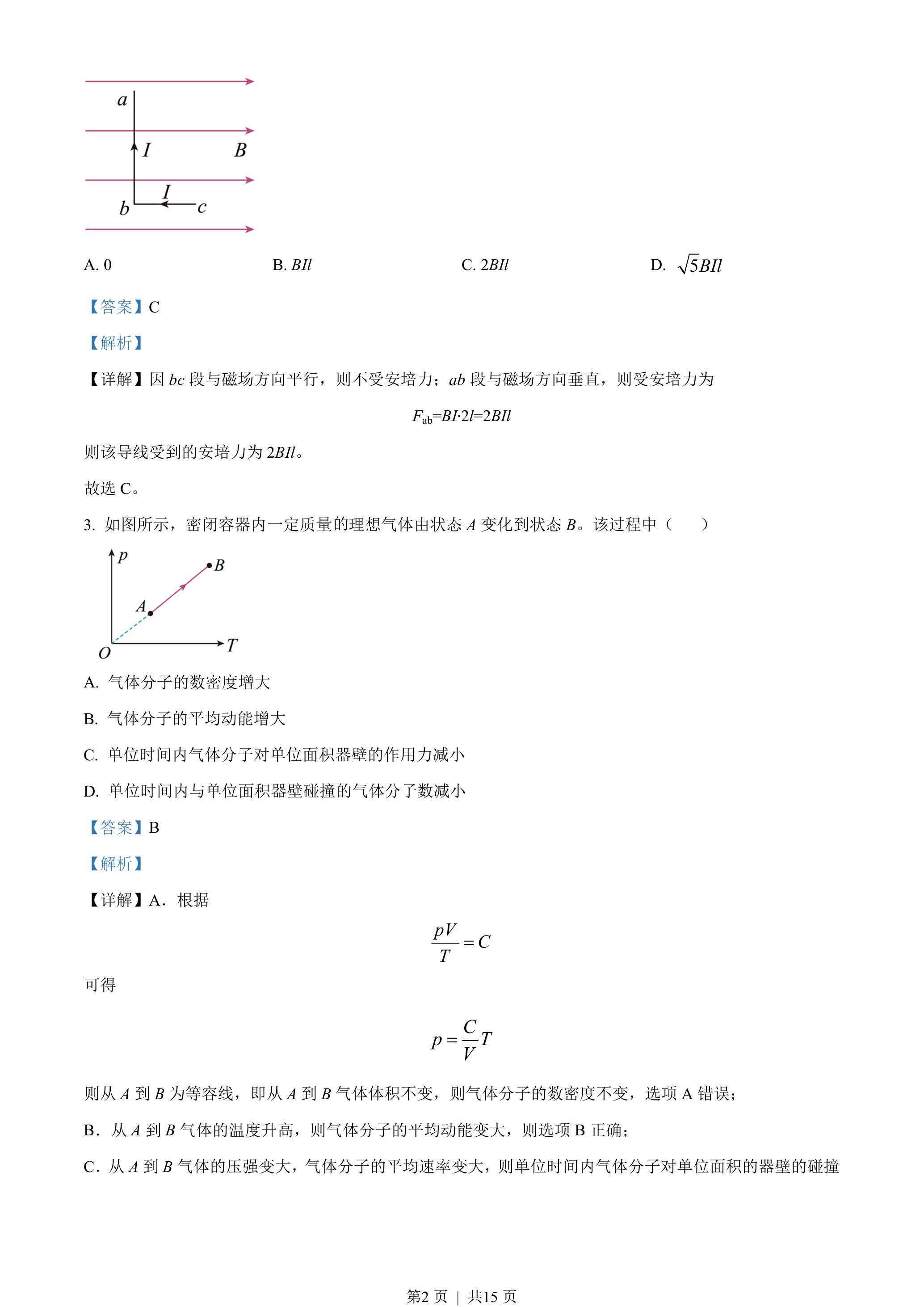

2． 如图所示，匀强磁场的磁感应强度为 $B . L$ 形导线通以恒定电流 $I$ ，放置在磁场中．已知 $a b$ 边长为 $2 l$ ，与磁场方向垂直，$b c$ 边长为 $l$ ，与磁场方向平行。该导线受到的安培力为

3． 如图所示，密闭容器内一定质量的理想气体由状态 $A$ 变化到状态 $B$ 。该过程中

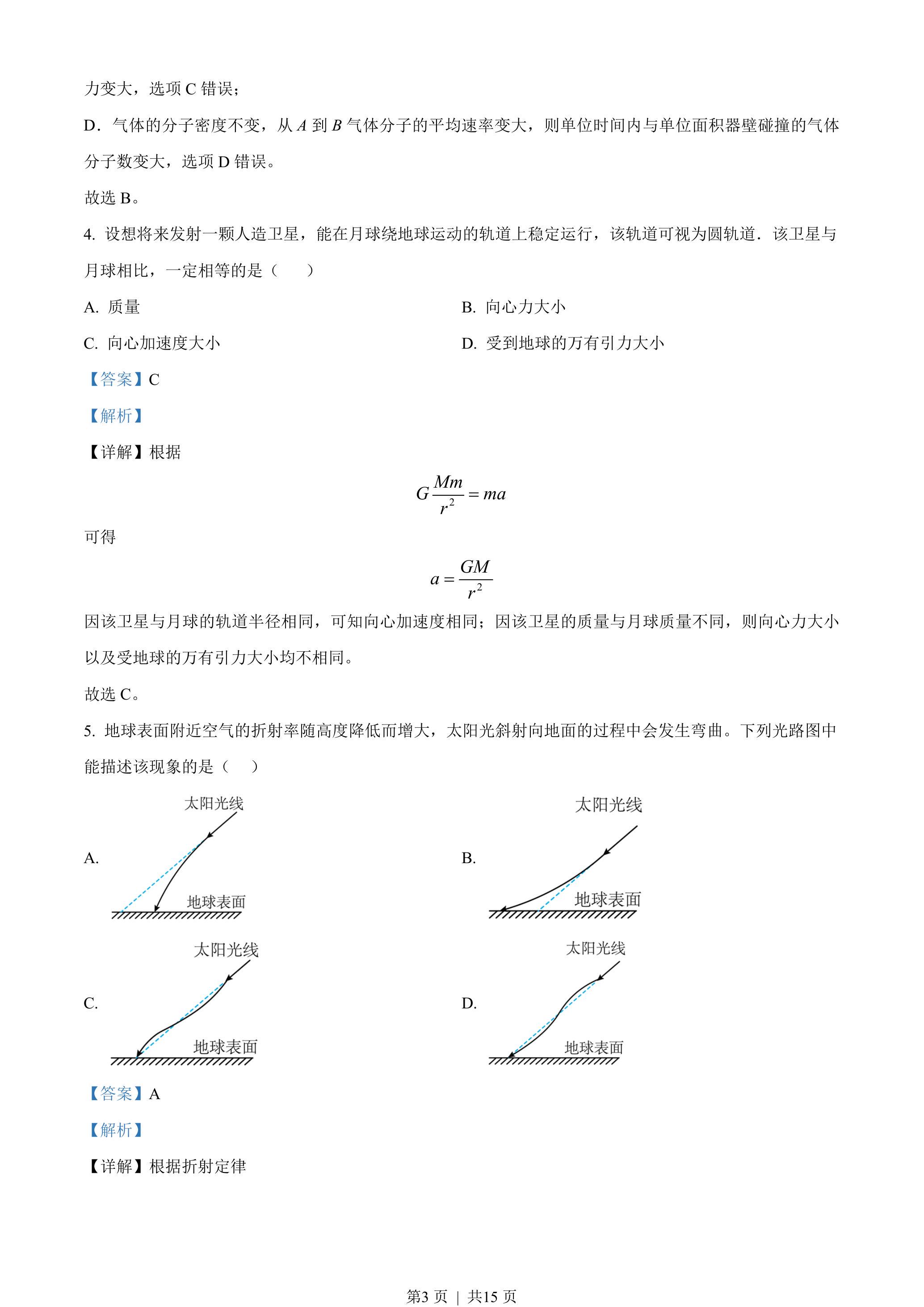

4．设想将来发射一颗人造卫星，能在月球绕地球运动的轨道上稳定运行，该轨道可视为圆轨道．该卫星与月球相比，一定相等的是

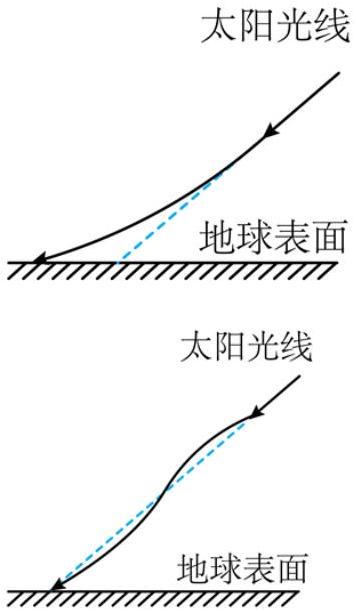

5．地球表面附近空气的折射率随高度降低而增大，太阳光斜射向地面的过程中会发生弯曲。下列光路图中能描述该现象的是

A．

C．

B．

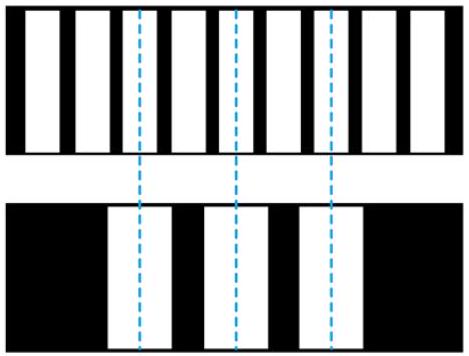

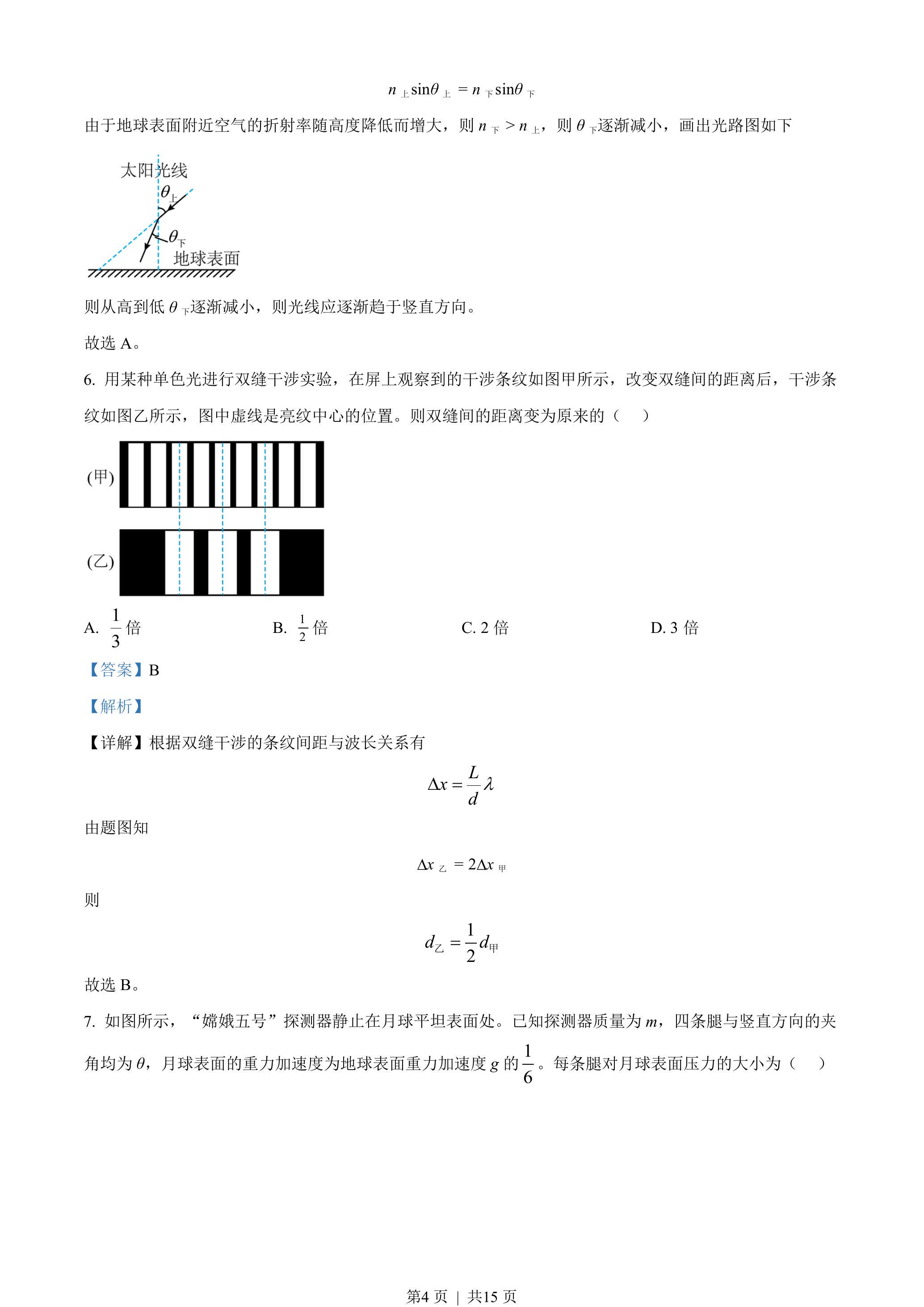

6．用某种单色光进行双缝干涉实验，在屏上观察到的干涉条纹如图甲所示，改变双缝间的距离后，干涉条纹如图乙所示，图中虚线是亮纹中心的位置。则双缝间的距离变为原来的

（甲）

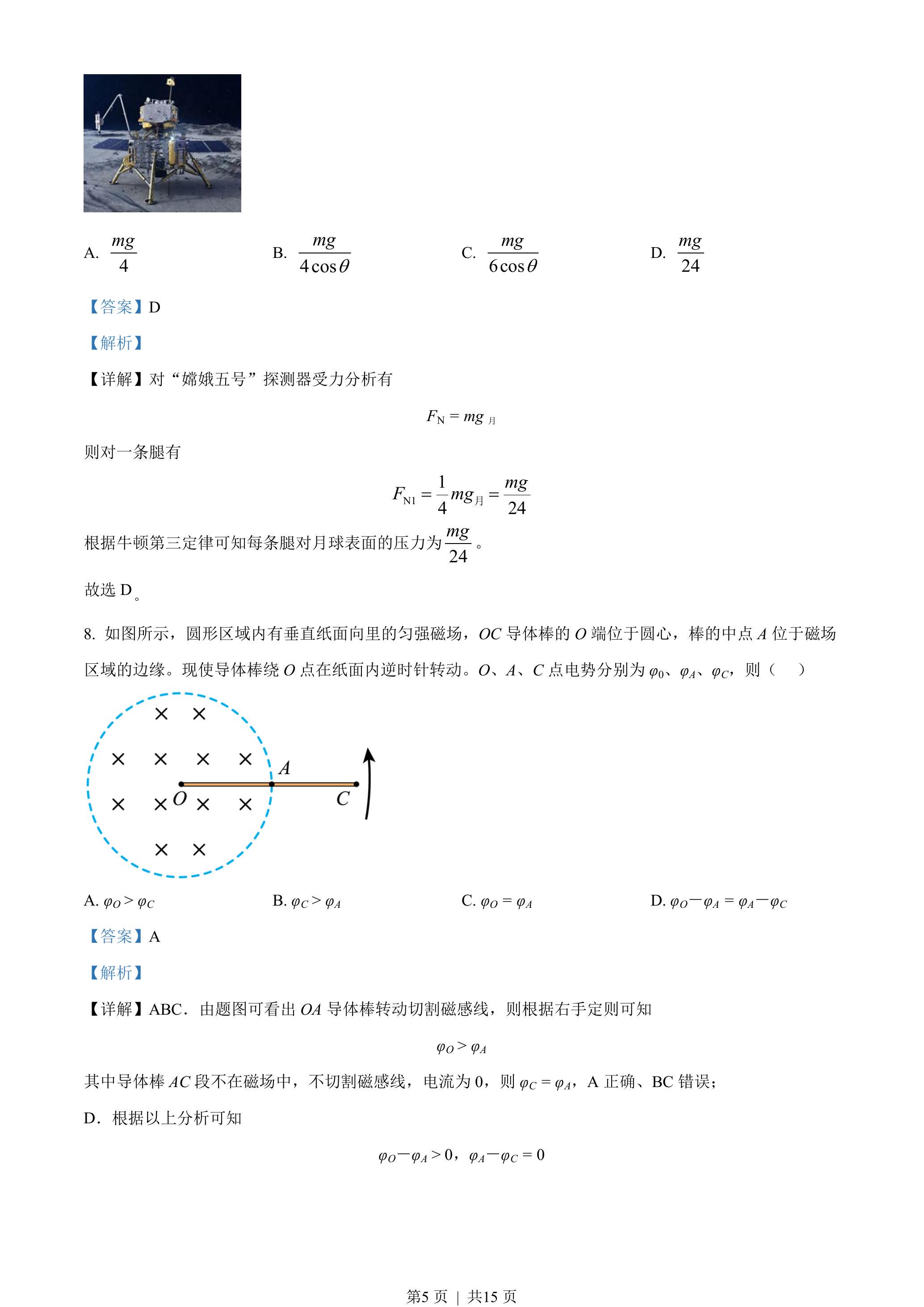

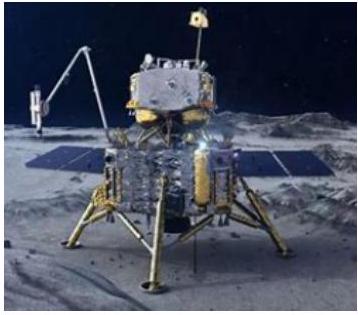

7．如图所示，＂嫦娥五号＂探测器静止在月球平坦表面处。已知探测器质量为 $m$ ，四条腿与坚直方向的夹角均为 $\theta$ ，月球表面的重力加速度为地球表面重力加速度 $g$ 的 $\frac{1}{6}$ 。每条腿对月球表面压力的大小为

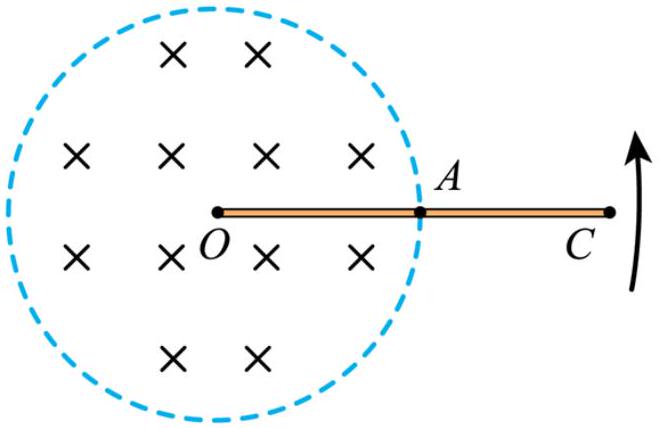

8．如图所示，圆形区域内有垂直纸面向里的匀强磁场，$O C$ 导体棒的 $O$ 端位于圆心，棒的中点 $A$ 位于磁场区域的边缘。现使导体棒绕 $O$ 点在纸面内逆时针转动。 $O , A , C$ 点电势分别为 $\varphi_{0} , \varphi_{A} , \varphi_{C}$ ，则

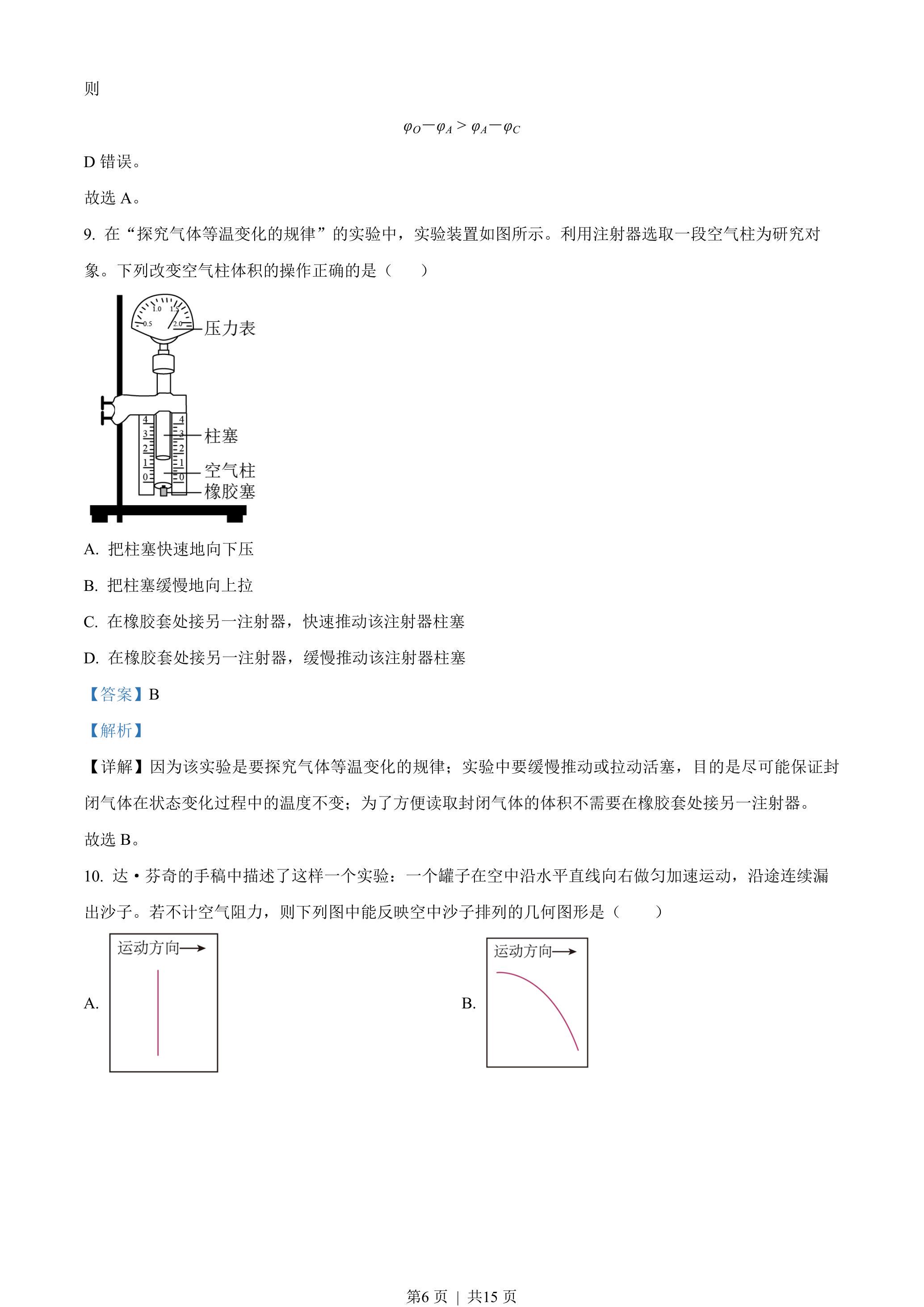

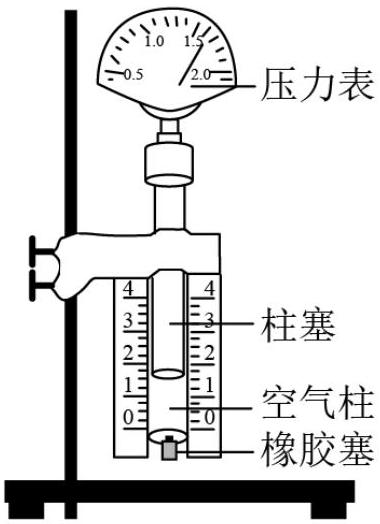

9．在＂探究气体等温变化的规律＂的实验中，实验装置如图所示。利用注射器选取一段空气柱为研究对象。下列改变空气柱体积的操作正确的是

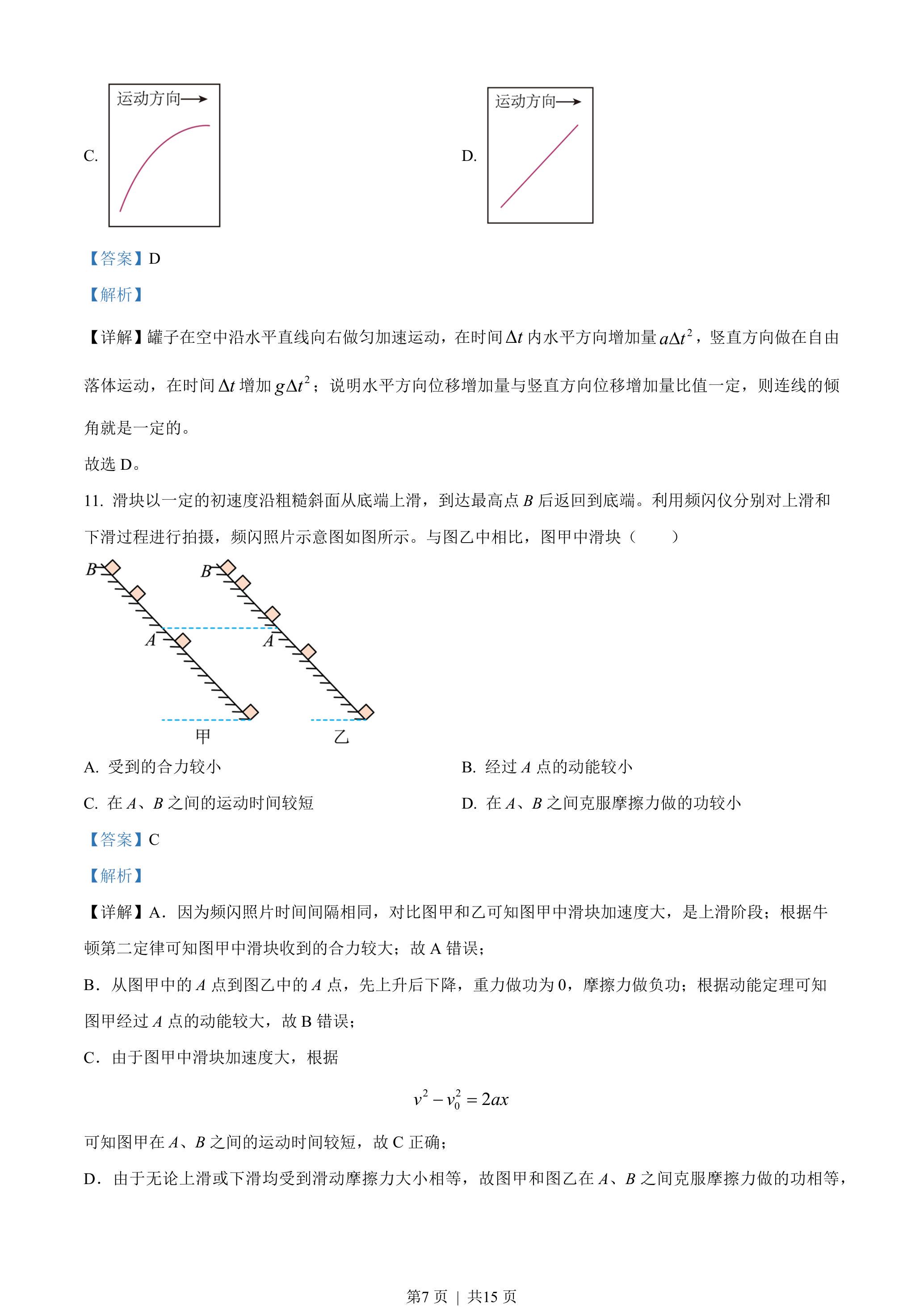

10．达 • 芬奇的手稿中描述了这样一个实验：一个罐子在空中沿水平直线向右做匀加速运动，沿途连续漏出沙子。若不计空气阻力，则下列图中能反映空中沙子排列的几何图形是

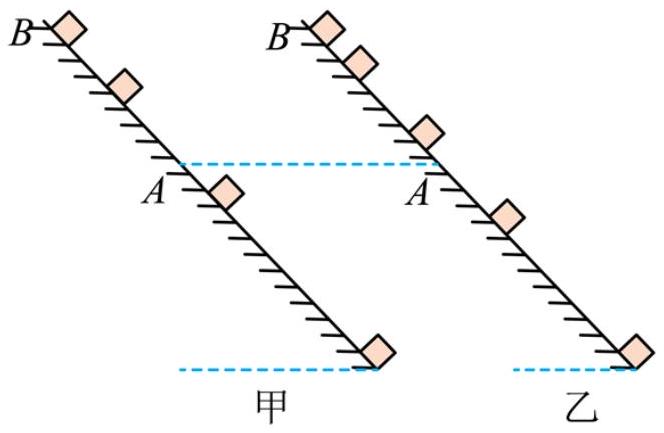

11．滑块以一定的初速度沿粗糙斜面从底端上滑，到达最高点 $B$ 后返回到底端。利用频闪仪分别对上滑和下滑过程进行拍摄，频闪照片示意图如图所示。与图乙中相比，图甲中滑块

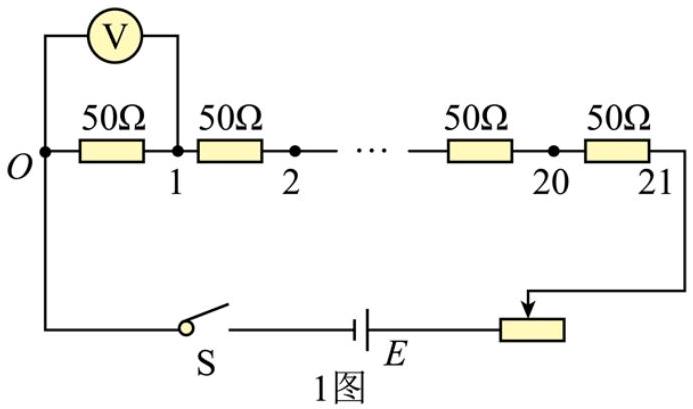

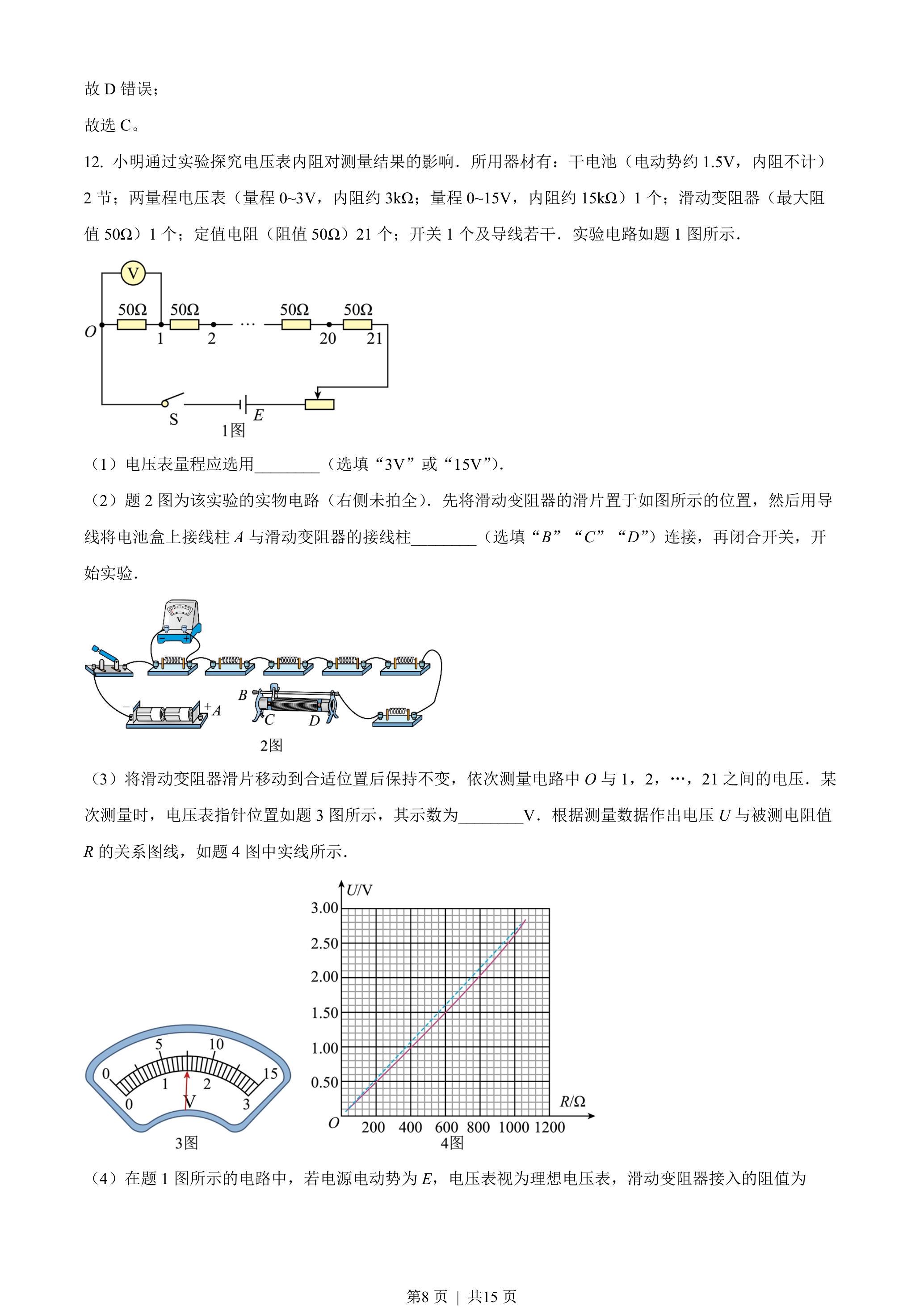

12．小明通过实验探究电压表内阻对测量结果的影响。所用器材有：干电池（电动势约1．5V，内阻不计）2节；两量程电压表（量程0～3V，内阻约3k $\Omega$ ；量程0～15V，内阻约15k $\Omega$ ）1个；滑动变阻器（最大阻值 $50 \Omega$ ）1个；定值电阻（阻值 $50 \Omega$ ）21个；开关1个及导线若干。实验电路如题1图所示。

（1）电压表量程应选用 $\_\_\_\_$（选填＂3V＂或＂15V＂）。

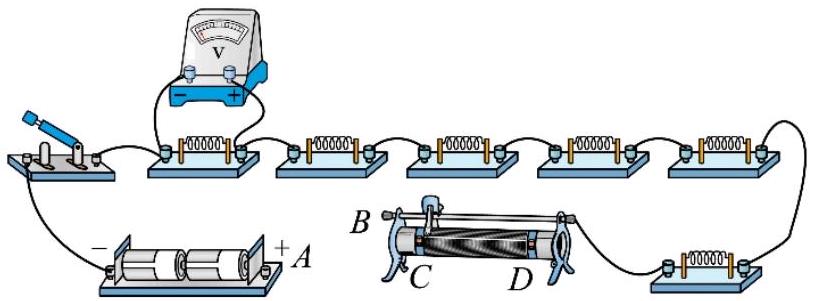

（2）题2图为该实验的实物电路（右侧未拍全）。先将滑动变阻器的滑片置于如图所示的位置，然后用导线将电池盒上接线柱 $A$ 与滑动变阻器的接线柱 $\_\_\_\_$（选填＂$B$＂＂$C$＂＂$D$＂）连接，再闭合开关，开始实验。

2图

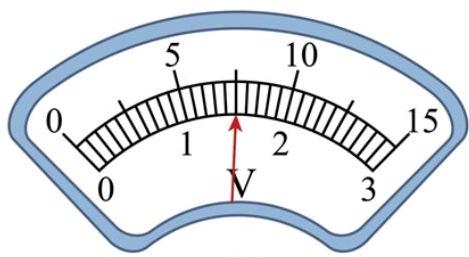

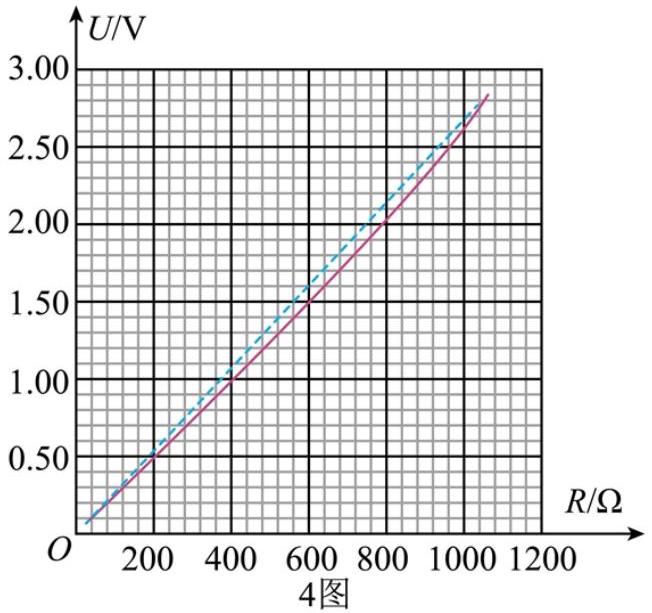

（3）将滑动变阻器滑片移动到合适位置后保持不变，依次测量电路中 $O$ 与 $1,2, \cdots, 21$ 之间的电压。 某次测量时，电压表指针位置如题3图所示，其示数为 $\_\_\_\_$V．根据测量数据作出电压 $U$ 与被测电阻值$R$ 的关系图线，如题4图中实线所示．

3图

（4）在题 1 图所示的电路中，若电源电动势为 $E$ ，电压表视为理想电压表，滑动变阻器接入的阻值为

$R_{1}$ ，定值电阻的总阻值为 $R_{2}$ ，当被测电阻为 $R$ 时，其两端的电压 $U=$ $\_\_\_\_$（用 $E , R_{1} , R_{2} , R$ 表示），据此作出 $U-R$ 理论图线如题 4 图中虚线所示．小明发现被测电阻较小或较大时，电压的实测值与理论值相差较小。
（5）分析可知，当 $R$ 较小时，$U$ 的实测值与理论值相差较小，是因为电压表的分流小，电压表内阻对测量结果影响较小。小明认为，当 $R$ 较大时，$U$ 的实测值与理论值相差较小，也是因为相同的原因。你是否同意他的观点？请简要说明理由 $\_\_\_\_$．

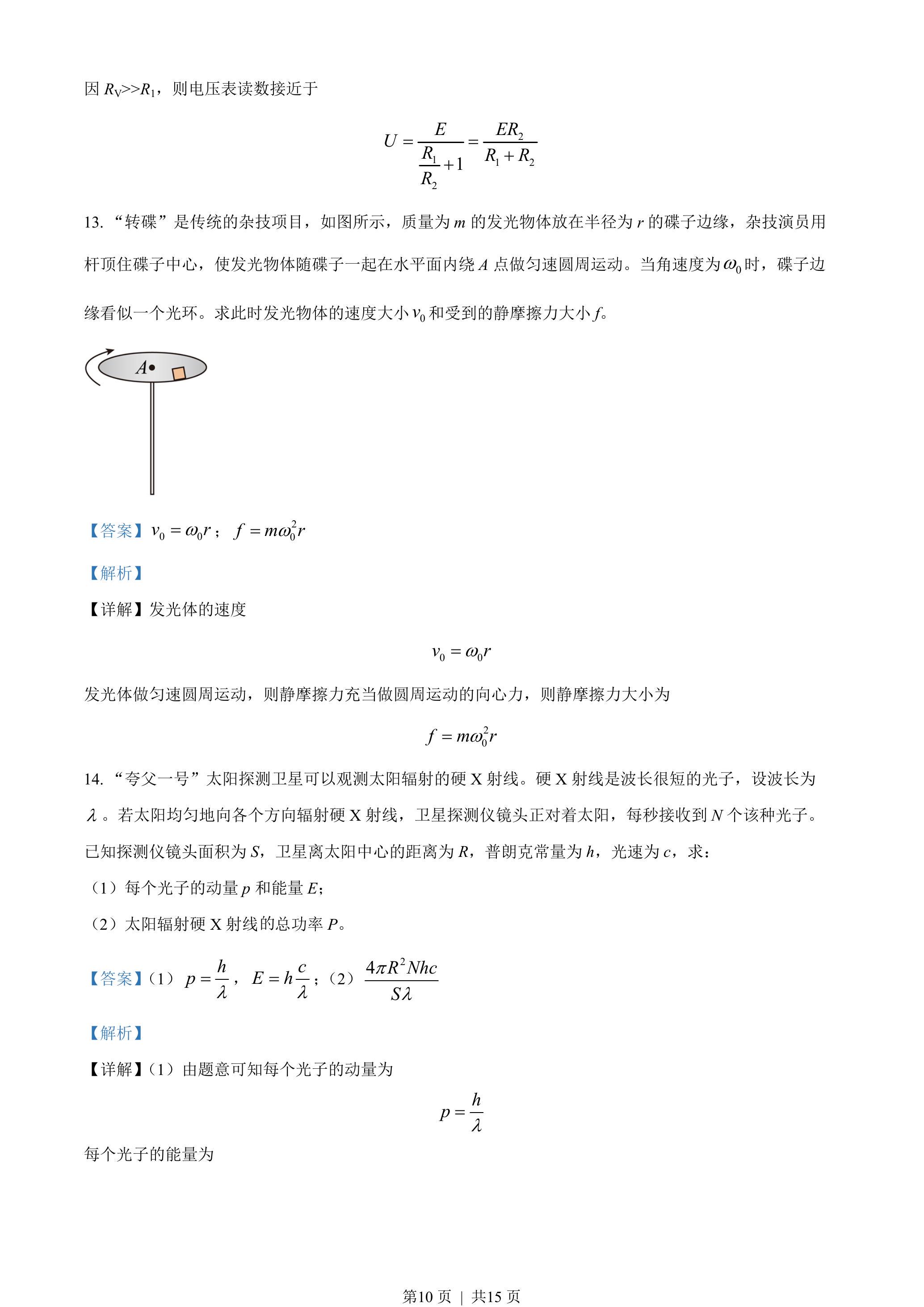

13．＂转碟＂是传统的杂技项目，如图所示，质量为 $m$ 的发光物体放在半径为 $r$ 的碟子边缘，杂技演员用杆顶住碟子中心，使发光物体随碟子一起在水平面内绕 $A$ 点做匀速圆周运动。当角速度为 $\omega_{0}$ 时，碟子边缘看似一个光环。求此时发光物体的速度大小 $v_{0}$ 和受到的静摩擦力大小 $f$ 。

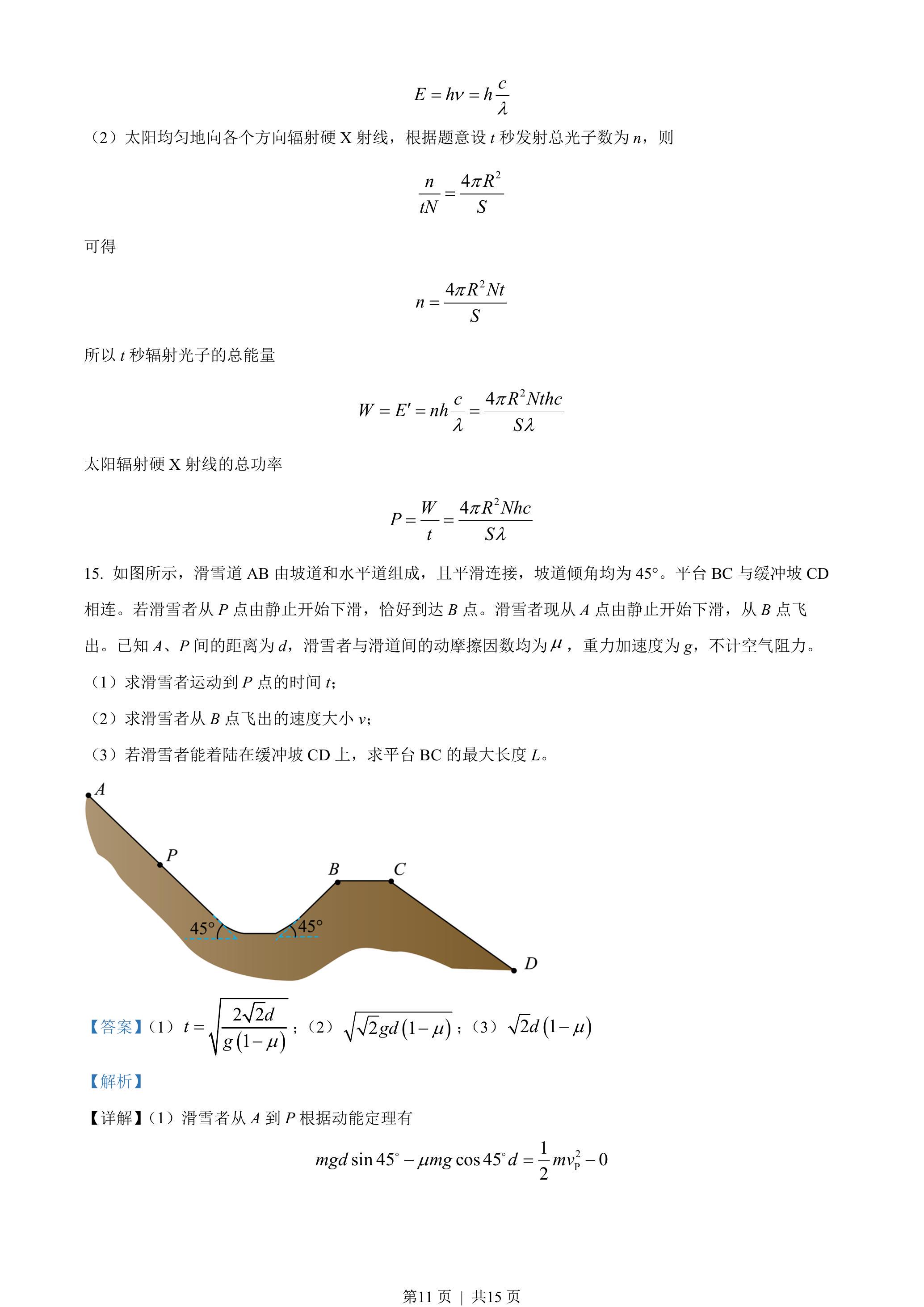

14．＂夸父一号＂太阳探测卫星可以观测太阳辐射的硬 X 射线。硬 X 射线是波长很短的光子，设波长为$\lambda$ 。若太阳均匀地向各个方向辐射硬 X 射线，卫星探测仪镜头正对着太阳，每秒接收到 $N$ 个该种光子。已知探测仪镜头面积为 $S$ ，卫星离太阳中心的距离为 $R$ ，普朗克常量为 $h$ ，光速为 $c$ ，求：
（1）每个光子的动量 $p$ 和能量 $E$ ；
（2）太阳辐射硬 X 射线的总功率 $P$ 。

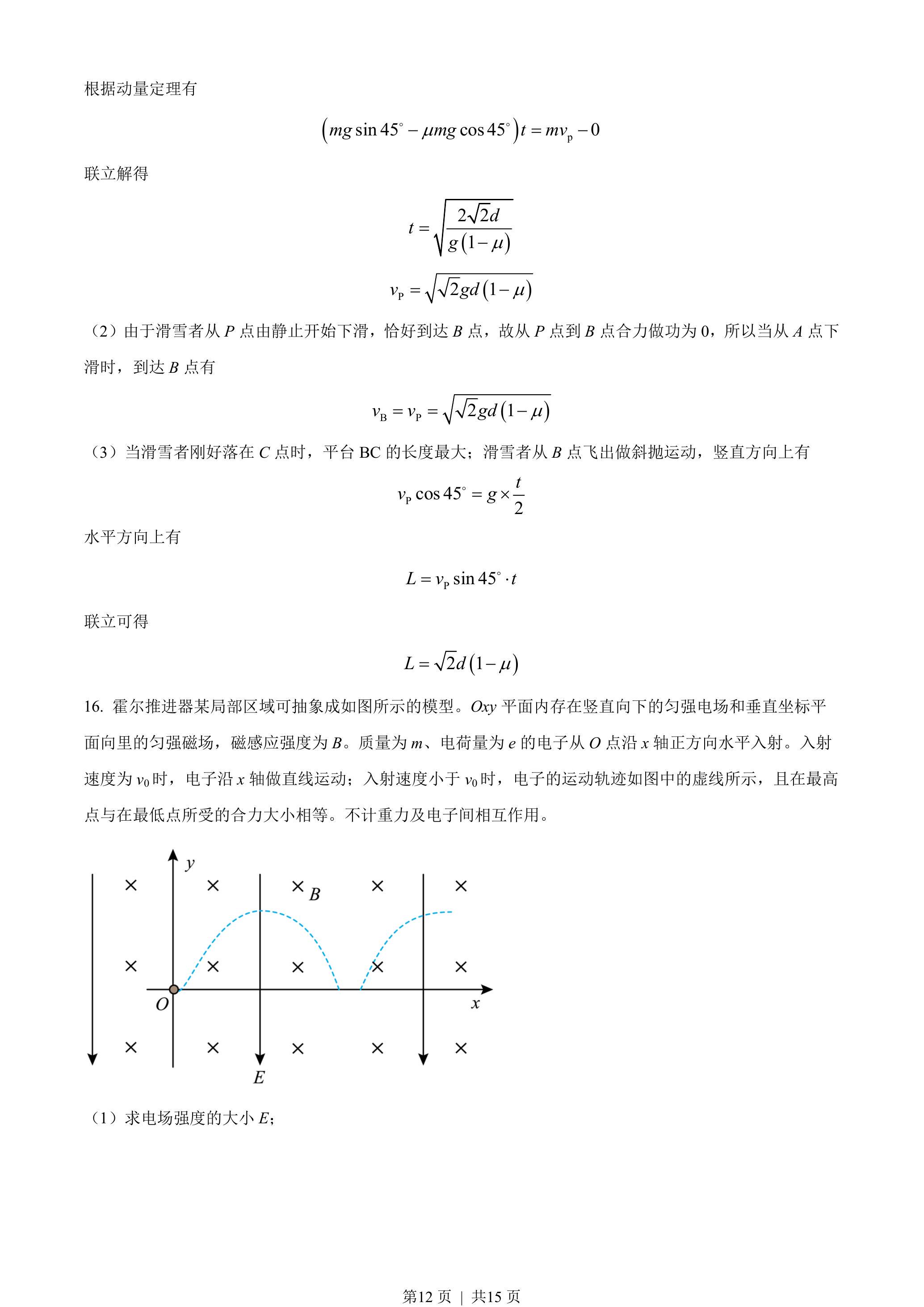

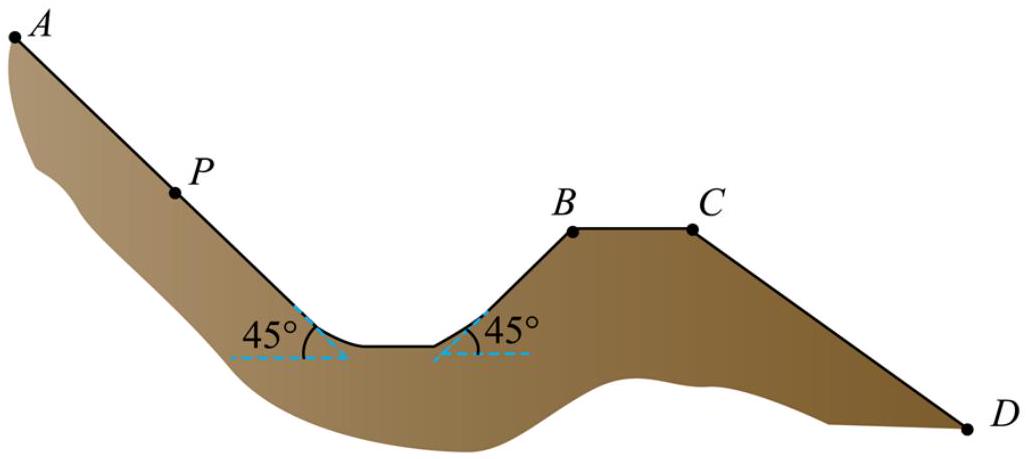

15．如图所示，滑雪道 AB 由坡道和水平道组成，且平滑连接，坡道倾角均为45°。平台 BC 与缓冲坡 CD相连。若滑雪者从 $P$ 点由静止开始下滑，恰好到达 $B$ 点。滑雪者现从 $A$ 点由静止开始下滑，从 $B$ 点飞出。已知 $A , P$ 间的距离为 $d$ ，滑雪者与滑道间的动摩擦因数均为 $\mu$ ，重力加速度为 $g$ ，不计空气阻力。

（1） 求滑雪者运动到 $P$ 点的时间 $t$ ；
（2） 求滑雪者从 $B$ 点飞出的速度大小 $v$ ；
（3） 若滑雪者能着陆在缓冲坡 CD 上，求平台 BC 的最大长度 $L$ 。

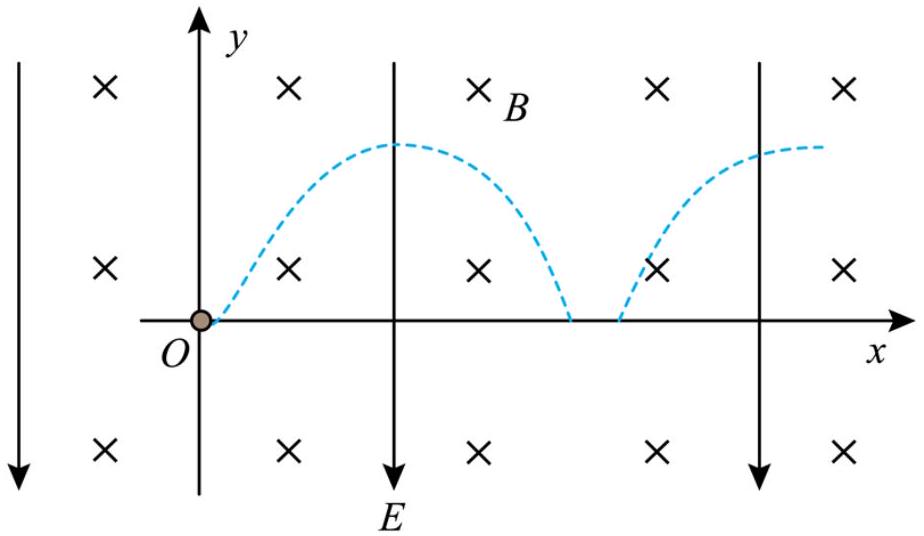

16．霍尔推进器某局部区域可抽象成如图所示的模型。 $O x y$ 平面内存在坚直向下的匀强电场和垂直坐标平面向里的匀强磁场，磁感应强度为 $B$ 。质量为 $m$ 、电荷量为 $e$ 的电子从 $O$ 点沿 $x$ 轴正方向水平入射。入射速度为 $v_{0}$ 时，电子沿 $x$ 轴做直线运动；入射速度小于 $v_{0}$ 时，电子的运动轨迹如图中的虚线所示，且在最高点与在最低点所受的合力大小相等。不计重力及电子间相互作用。

（1）求电场强度的大小 $E$ ；

（2）若电子入射速度为 $\frac{v_{0}}{4}$ ，求运动到速度为 $\frac{v_{0}}{2}$ 时位置的纵坐标 $y_{1}$ ；
（3）若电子入射速度在 $0
