2023 地方卷 物理

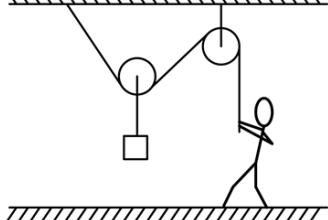

如图所示，工人利用滑轮组将重物缓慢提起，下列说法正确的是（ ）

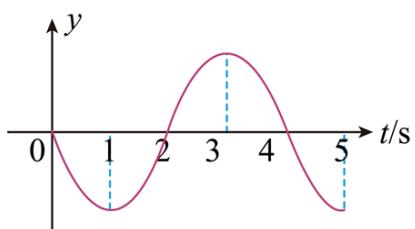

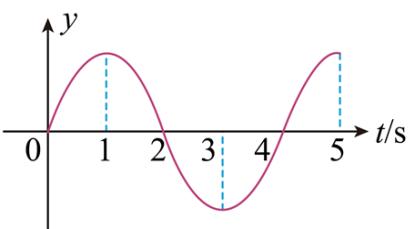

下面上下两图分别是一列机械波在传播方向上相距6m的两个质点P、Q 的振动图像，下列说法正确的是（ ）

P

Q

下列关于分子力和分子势能的说法正确的是（ ）

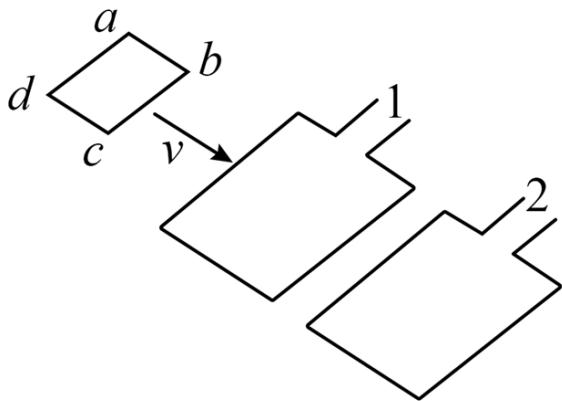

汽车测速利用了电磁感应现象，汽车可简化为一个矩形线圈abcd，埋在地下的线圈分别为1、2，通上顺时针（俯视）方向电流，当汽车经过线圈时（ ）

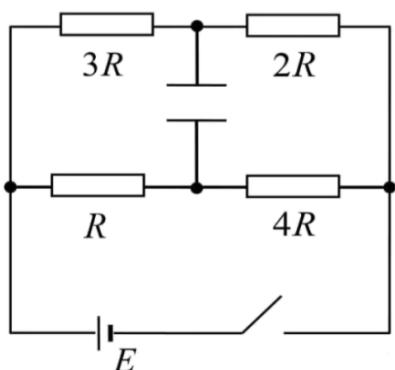

如图所示电路，已知电源电动势为E，内阻不计，电容器电容为 C，闭合开关K，待电路稳定后，电容器上电荷量为（ ）

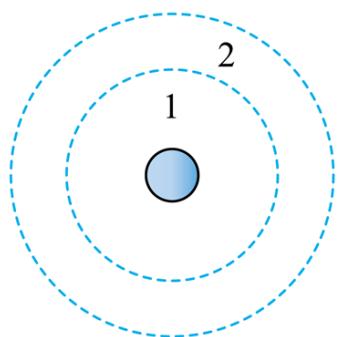

如图所示，1、2轨道分别是天宫二号飞船在变轨前后的轨道，下列说法正确的是（ ）

已知一个激光发射器功率为_P，发射波长为l的光，光速为c，普朗克常量为h，则（ ）

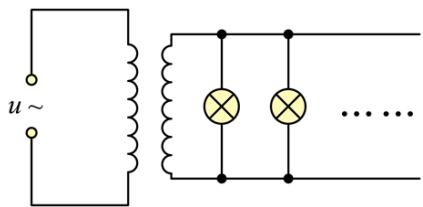

下图是工厂利用 $u = 2 2 0 \sqrt { 2 } \mathrm { s i n } 1 0 0 \pi t \mathrm { V }$ 的交流电给36V 照明灯供电的电路，变压器原线圈匝数为1100匝，下列说法正确的是（ ）

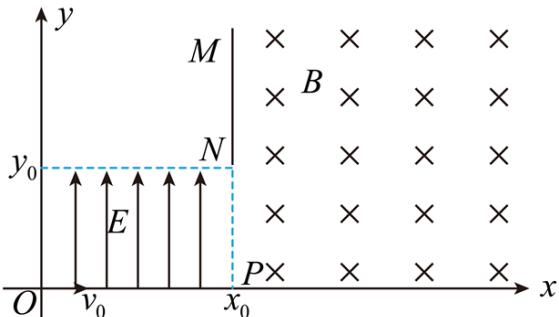

</sub> _{如图所示，质量为}m_{，带电量为}+q_{的点电荷，从原点以初速度} $\nu _ { 0 }$ 射入第一象限内的电磁场区域，在$0 < y < y _ { 0 } , 0 < x < x _ { 0 } ( x _ { 0 } \circ y _ { 0 }$ 为已知）区域内有竖直向上的匀强电场，在 $x > x _ { 0 }$ 区域内有垂直纸面向里的匀强磁场，控制电场强度（E值有多种可能），可让粒子从NP 射入磁场后偏转打到接收器MN上，则（ ）

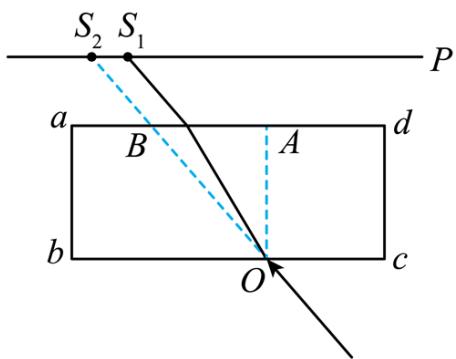

用激光测玻璃砖折射率的实验中，玻璃砖与屏P平行放置，从另一侧用激光笔以一定角度照射，此时在屏上的 $S _ { 1 }$ 处有激光点，移走玻璃砖，光点移到 $S _ { 2 }$ 处，回答下列问题：

（1）请画出激光束经玻璃折射后完整的光路图

（2）已经测出 $A B = l _ { 1 } , ~ O A = l _ { 2 } , ~ S _ { 1 } S _ { 2 } { = } l _ { 3 }$ ，则折射率n= （用 $l _ { 1 } , \ l _ { 2 } , \ l _ { 3 }$ 表示）；

（3）若改用宽ab更小 玻璃砖做实验，则的 $S _ { 1 } S _ { 2 }$ 间的距离会 （填“变大”，“变小”或“不变”）。
