阅读右边的程序框图，运行相应的程序，输出 S 的值为——2019 高考数学第 4 题答案解析

【解答】

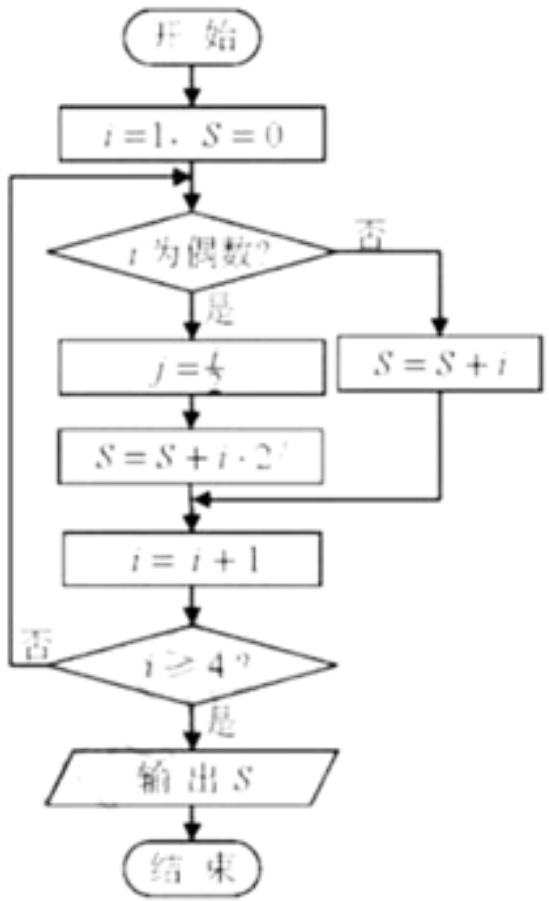

阅读右边的程序框图，运行相应的程序，输出 $S$ 的值为

A． 5
B． 8
C． 24
D． 29

【答案】B
【解析】

## 【分析】

根据程序框图，逐步写出运算结果。

【详解】 $S=1, i=2 \rightarrow j=1, S=1+2 \cdot 2^{1}=5, i=3 S=8, i=4$ ，

结束循环，故输出 8 。

故选B。
【点睛】解决此类型问题时要注意：①要明确是当型循环结构，还是直到型循环结构，根据各自的特点执行循环体；②要明确图中的累计变量，明确每一次执行循环体前和执行循环体后，变量的值发生的变化； ③要明确循环体终止的条件是什么，会判断什么时候终止循环体．
