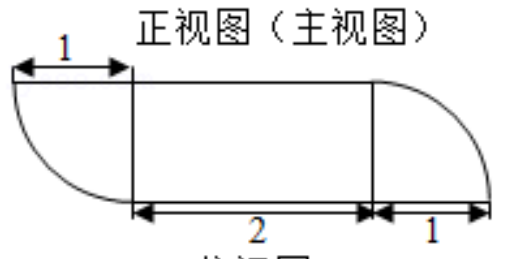

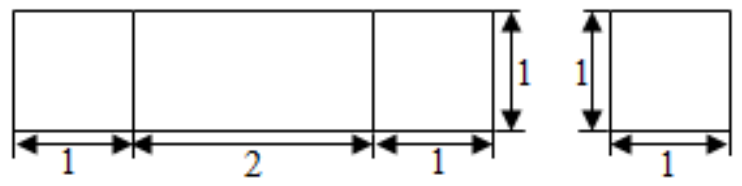

13．（5分）由一个长方体和两个 $\frac{1}{4}$
圆柱体构成的几何体的三视图如图，则该几何体的体积为 $\_\_\_\_$。
俯视图
侧视图（左视图）
参考答案
$2+\frac{\pi}{2}$
相关标签空间几何体的表面积与体积
（5分）由一个长方体和两个 1 4 圆柱体构成的几何体的三…——2017 高考数学第 13 题答案解析
2017_退役省自主命题 (2017·理)
完整解析 · 逐步详解
【解答】

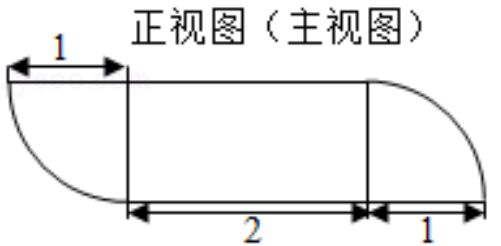

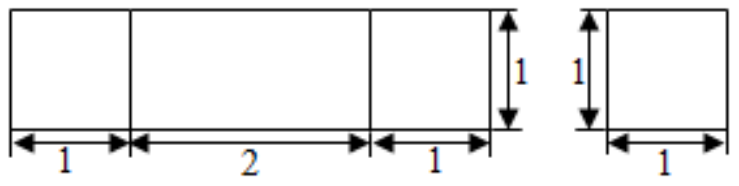

（5分）（2017•山东）由一个长方体和两个 $\frac{1}{4}$
圆柱体构成的几何体的三视图如图，则该几何体的体积为 $\underline{2}+\frac{\pi}{2}$
$\_\_\_\_$ $2+\frac{\pi}{2}$ ．
侧视图（左视图）
俯视图
【解答】解：由长方体长为 2 ，宽为 1 ，高为 1 ，则长方体的体积 $\mathrm{V}_{1}=2 \times 1 \times 1=2$ ，圆柱的底面半径为 1 ，高为 1 ，则圆柱的体积 $V_{2}=\frac{1}{4} \times \pi \times 1^{2} \times 1=\frac{\pi}{4}$ ，
则该几何体的体积 $\mathrm{V}=\mathrm{V}_{1}+2 \mathrm{~V}_{1}=2+\frac{\pi}{2}$ ，
故答案为： $2+\frac{\pi}{2}$ ．
✅ 来源：2017年 · 全国 · 2017_退役省自主命题 (2017·理) · 第 13 题 · 本题已通过人工审核与系统自动校验
