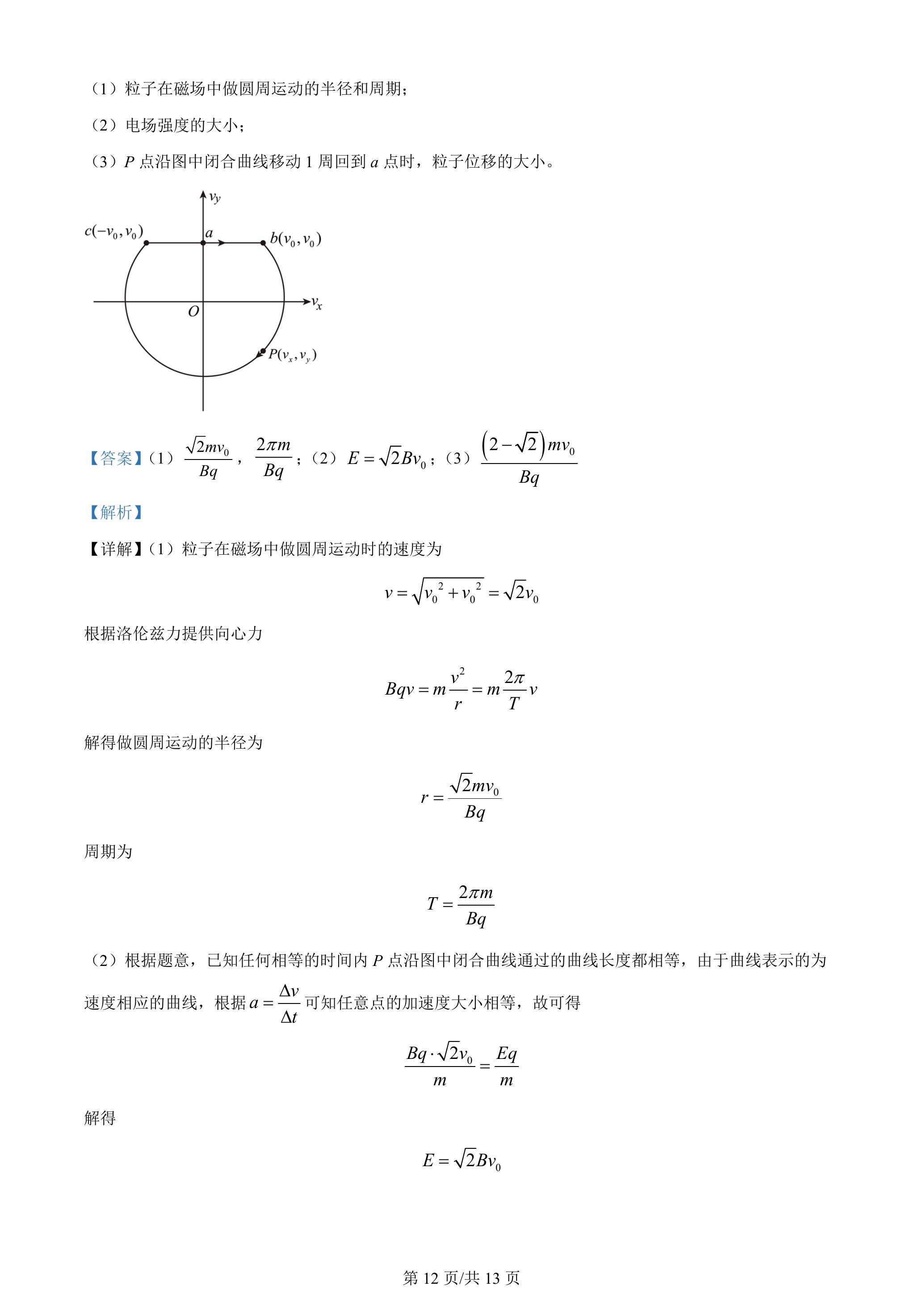

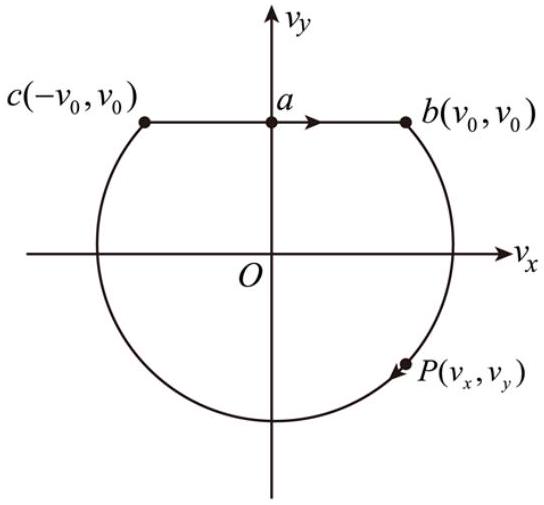

13．一质量为 $m$ 、电荷量为 $q(q>0)$ 的带电粒子始终在同一水平面内运动，其速度可用图示的直角坐标系内，一个点 $P\left(v_{x}, v_{y}\right)$ 表示，$v_{x} , v_{y}$ 分别为粒子速度在水平面内两个坐标轴上的分量。粒子出发时 $P$ 位于图中 $a\left(0, v_{0}\right)$ 点，粒子在水平方向的匀强电场作用下运动，$P$ 点沿线段 $a b$ 移动到 $b\left(v_{0}, v_{0}\right)$ 点；随后粒子离开电场，进入方向坚直、磁感应强度大小为 $B$ 的匀强磁场，$P$ 点沿以 $O$ 为圆心的圆弧移动至 $c\left(-v_{0}, v_{0}\right)$点；然后粒子离开磁场返回电场，$P$ 点沿线段 $c a$ 回到 $a$ 点。已知任何相等的时间内 $P$ 点沿图中闭合曲线通过的曲线长度都相等。不计重力。求
（1） 粒子在磁场中做圆周运动的半径和周期；
（2） 电场强度的大小；

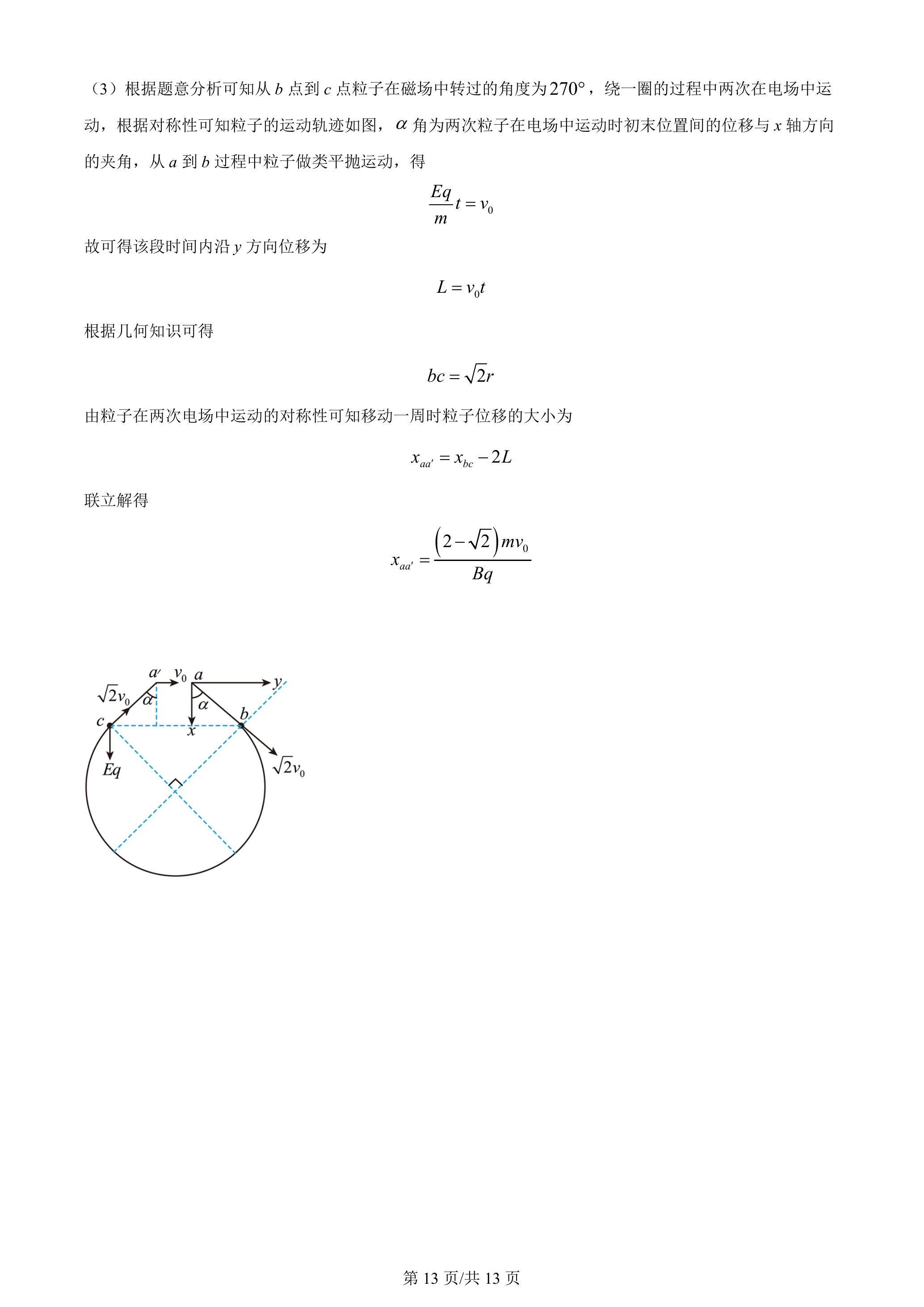

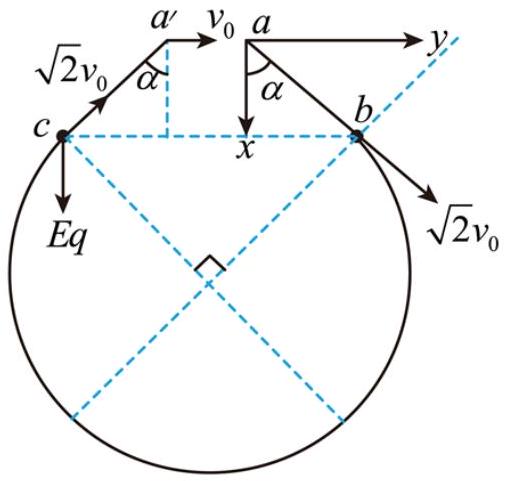

（3） $P$ 点沿图中闭合曲线移动 1 周回到 $a$ 点时，粒子位移的大小。
参考答案(1) $\frac{\sqrt{2} m v_{0}}{B q}, \frac{2 \pi m}{B q}$; (2) $E=\sqrt{2} B v_{0}$; (3) $\frac{(2-\sqrt{2}) m v_{0}}{B q}$
