2012 江苏卷 物理

（3 分）真空中，A、B 两点与点电荷 Q 的距离分别为 r和 3r，则 A、B 两点的电场强度大小之比为（　　）

（3分）一充电后的平行板电容器保持两极板的正对面积、间距和电荷量不变，在两极板间插入一电介质，其电容C 和两极板间的电势差U的变化情况是（　　）

（3分）将一只皮球竖直向上抛出，皮球运动时受到空气阻力的大小与速度的大小成正比。下列描绘皮球在上升过程中加速度大小a 与时间t关系的图象，可能正确的是（　　）

A．

B

C

D

（3分）如图所示，一夹子夹住木块，在力F作用下向上提升。夹子和木块的质量分别为m、M，夹子与木块两侧间的最大静摩擦力均为f。若木块不滑动，力F的最大值是（　　）

A $\frac { 2 f ( m + M ) } { M }$ B $\frac { 2 f ( m + M ) } { m }$ C $\frac { 2 f ( m + M ) } { M } - \left( \frac { } { } ( \mathrm { m + M } ) \mathrm { ~ g ~ } \right)$ D $\frac { 2 f ( m + M ) } { m } + \ \left( \bf { m + M } \right) \mathrm { ~ g ~ }$

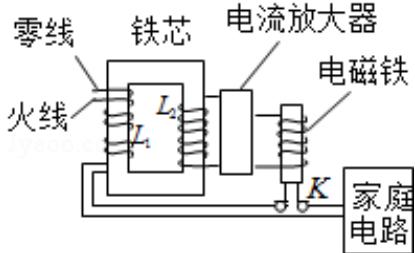

（4 分）某同学设计的家庭电路保护装置如图所示，铁芯左侧线圈 $\mathrm { L } _ { 1 }$ 由火线和零线并行绕成。当右侧线圈 $\mathrm { L } _ { 2 }$ 中产生电流时，电流经放大器放大后，使电磁铁吸起铁质开关K，从而切断家庭电路。仅考虑 $\mathrm { L } _ { 1 }$ ，在铁芯中产生的磁场，下列说法正确的有（　　）

（4 分）2011 年 8 月，“嫦娥二号”成功进入了环绕“日地拉格朗日点”的轨道，我国成为世界上第三个造访该点的国家。如图所示，该拉格朗日点位于太阳和地球连线的延长线上，一飞行器处于该点，在几乎不消耗燃料的情况下与地球同步绕太阳做圆周运动。则此飞行器的（　　）

（4分）如图所示，MN 是磁感应强度为B的匀强磁场的边界．一质量为m、电荷量为 q的粒子在纸面内从O 点射入磁场．若粒子速度为 $\mathbf { v } _ { 0 }$ ，最远能落在边界上的A 点．下列说法正确的有（　　）

m,q 下dd→1 M N × 0 X X A X X B x X X X X X X X

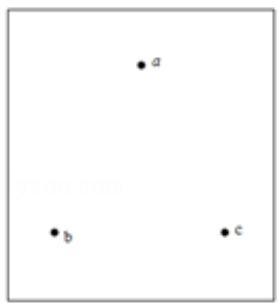

（8 分）如图 1 所示的黑箱中有二只相同的电学元件，小明使用多用电表对其进行探测

图1

图2

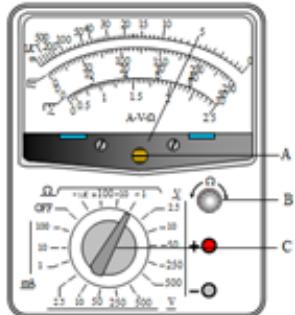

（1）在使用多用电表前，发现指针不在左边“0”刻度线处，应先调整如图 2 中多用电表的　A　（选填“A”、“B”或“C“）

（2）在用多用电表的直流电压挡探测黑箱a、b接点间是否存在电源时，一表笔接a，另一表笔应　短暂　（选填“短暂”或“持续”）接b，同时观察指针偏转情况

（3）在判定黑箱中无电源后，将选择开关旋至“×l”挡，调节好多用电表，测量各接点间的阻值．测量中发现，每对接点间正反向阻值均相等，测量记录如下表．两表笔分别接a、b时，多用电表的示数如图2所示

请将记录表补充完整，并在答题卡的黑箱图中画出一种可能的电路
<table><tr><td rowspan=1 colspan=1>两表笔接的接点</td><td rowspan=1 colspan=1>多用电表的示数</td></tr><tr><td rowspan=1 colspan=1>a, b</td><td rowspan=1 colspan=1>5.0Ω</td></tr><tr><td rowspan=1 colspan=1>a, c</td><td rowspan=1 colspan=1>10.0Ω</td></tr><tr><td rowspan=1 colspan=1>b, c</td><td rowspan=1 colspan=1>15.0Ω</td></tr></table>

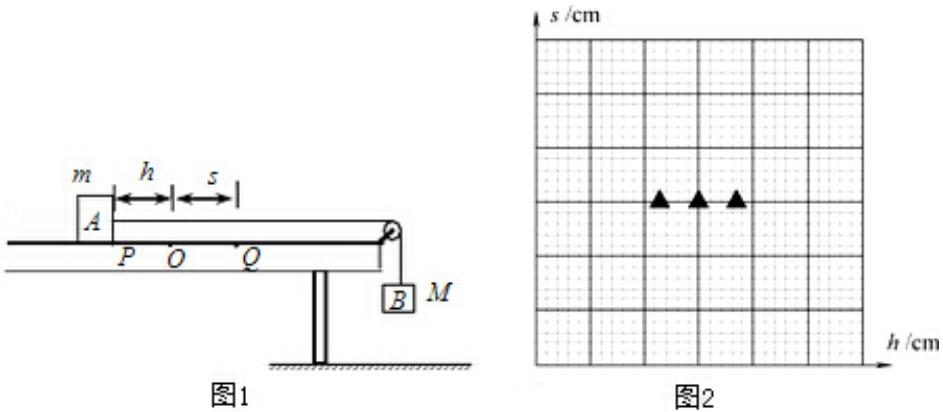

（10 分）为测定木块与桌面之间的动摩擦因数，小亮设计了如图所示的装置进行实验．实验中，当木块 A 位于水平桌面上的 O 点时，重物 B 刚好接触地面．将 A 拉到 P点，待B稳定后静止释放，A最终滑到Q点．分别测量 OP、OQ 的长度h和s．改变h，重复上述实验，分别记录几组实验数据

（1）实验开始时，发现A 释放后会撞到滑轮．请提出两个解决方法
（2）请根据下表的实验数据作出s﹣h关系的图象
<table><tr><td rowspan=1 colspan=1>h/cm</td><td rowspan=1 colspan=1>20.0</td><td rowspan=1 colspan=1>30.0</td><td rowspan=1 colspan=1>40.0</td><td rowspan=1 colspan=1>50.0</td><td rowspan=1 colspan=1>60.0</td></tr><tr><td rowspan=1 colspan=1>s/cm</td><td rowspan=1 colspan=1>19.5</td><td rowspan=1 colspan=1>28.5</td><td rowspan=1 colspan=1>39.0</td><td rowspan=1 colspan=1>48.0</td><td rowspan=1 colspan=1>56.5</td></tr></table>

（3）实验测得 A、B 的质量分别为 m＝0.4kg、M＝0.50kg．根据 s﹣h 图象可计算出 A木块与桌面间的动摩擦因数 $\mu { = } \_ { 0 . 4 }$ ．（结果保留一位有效数字）

（4）实验中，滑轮轴的摩擦会导致 μ 的测量结果　偏大　（选填“偏大”或“偏小”）．

（4分）下列现象中，能说明液体存在表面张力的有（　　）

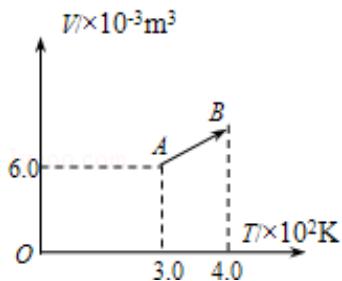

（4 分）如图所示，一定质量的理想气体从状态 A 经等压过程到状态 B．此过程中，气体压强 $\mathsf { p } { = } 1 . 0 \times 1 0 ^ { 5 } \mathsf { P a }$ ，吸收的热量 $\mathrm { Q } { = } 7 . 0 \times 1 0 ^ { 2 } \mathrm { J }$ ，求此过程中气体内能的增量

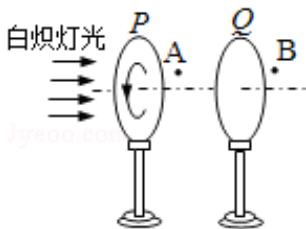

（4分）选修3﹣4如图所示，白炽灯的右侧依次平行放置偏振片P和Q，A 点位于P、Q之间，B点位于Q 右侧。旋转偏振片P，A、B两点光的强度变化情况是（　　）

A．A、B均不变 B．A、B均有变化C．A不变，B 有变化 D．A有变化，B不变

（4 分）“测定玻璃的折射率”买验中，在玻璃砖的一侧竖直插两个大头针 A、B，在另一侧再竖直插两个大头针 C、D．在插入第四个大头针 D 时，要使它　挡住 C 和 A、B的像．　．题如图是在自纸上留下的实验痕迹，其中直线 a、a′是描在纸上的玻璃砖的两个边．根据该图可算得玻璃的折射率n＝　1.7　．（计算结果保留两位有效数字）

（4 分）3﹣5 如图所示是某原子的能级图，a、b、c 为原子跃迁所发出的二种波长的光．在下列该原子光谱的各选项中，谱线从左向右的波长依次增大，则正确的是 （　　）

A

B

C

D

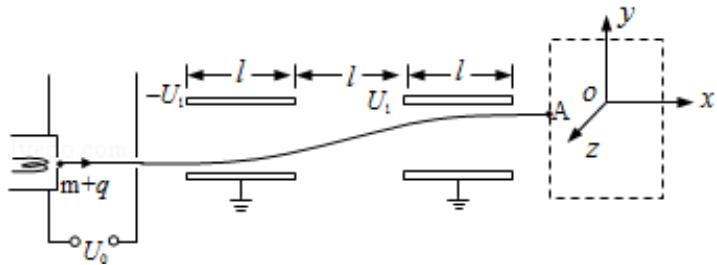

（16分）如图所示，待测区域中存在匀强电场和匀强磁场，根据带电粒子射入时的受力情况可推测其电场和磁场。图中装置由加速器和平移器组成，平移器由两对水平放置、相距为 l 的相同平行金属板构成，极板长度为 l、间距为 d，两对极板间偏转电压大小相等、电场方向相反。质量为 m、电荷量为+q 的粒子经加速电压 $\mathrm { U } _ { 0 }$ 加速后，水平射入偏转电压为 $\mathrm { U } _ { 1 }$ 的平移器，最终从A点水平射入待测区域。不考虑粒子受到的重力。

（1）求粒子射出平移器时的速度大小 $\mathbf { v } _ { 1 }$

（2）当加速电压变为 $4 \mathrm { { U } _ { 0 } }$ 时，欲使粒子仍从A点射入待测区域，求此时的偏转电压 $\mathrm { U } ;$

（3）已知粒子以不同速度水平向右射入待测区域，刚进入时的受力大小均为F．现取水平向右为 x 轴正方向，建立如图所示的直角坐标系 Oxyz．保持加速电压为 $\mathrm { U } _ { 0 }$ 不变，移动装置使粒子沿不同的坐标轴方向射入待测区域，粒子刚射入时的受力大小如下表所示。

<table><tr><td rowspan=1 colspan=1>射入方向</td><td rowspan=1 colspan=1>y</td><td rowspan=1 colspan=1> $^ - \textbf { y }$ </td><td rowspan=1 colspan=1>Z</td><td rowspan=1 colspan=1>- z</td></tr><tr><td rowspan=1 colspan=1>受力大小</td><td rowspan=1 colspan=1> $\sqrt { 5 } \mathrm { F }$ </td><td rowspan=1 colspan=1> $\sqrt { 5 } \mathrm { F }$ </td><td rowspan=1 colspan=1> $\sqrt { 7 } \mathrm { F }$ </td><td rowspan=1 colspan=1> $\sqrt { 3 } \mathrm { F }$ </td></tr></table>

请推测该区域中电场强度和磁感应强度的大小及可能的方向。
