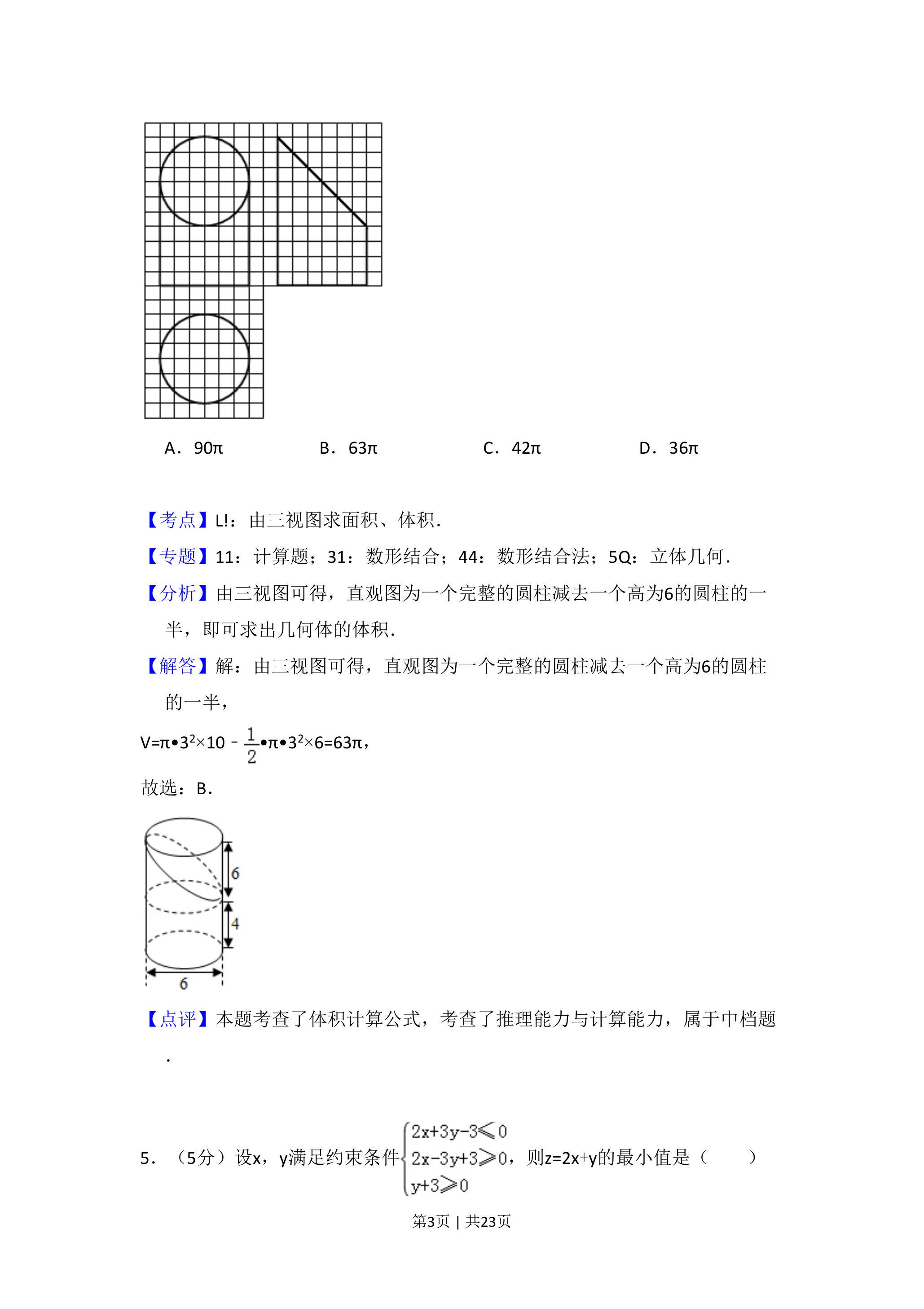

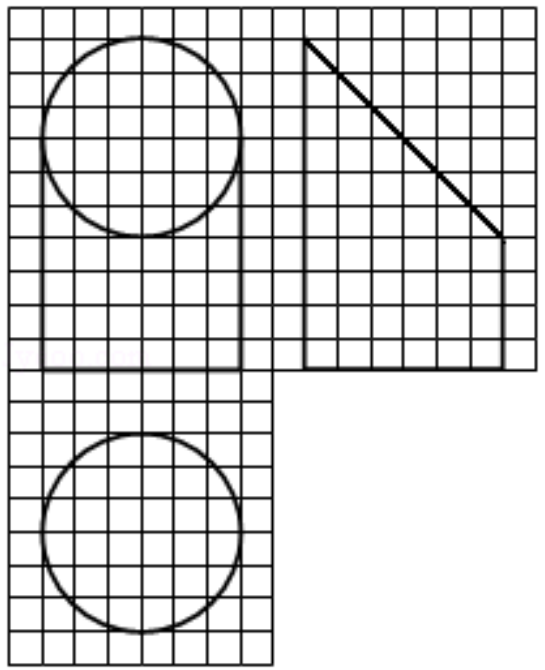

（5分）如图，网格纸上小正方形的边长为1，粗实线画出的是某…——2017 高考数学第 4 题答案解析

【考点】 L ！：由三视图求面积、体积．
【专题】11：计算题；31：数形结合；44：数形结合法； 5 Q ：立体几何．
【分析】由三视图可得，直观图为一个完整的圆柱减去一个高为 6 的圆柱的一半，即可求出几何体的体积．

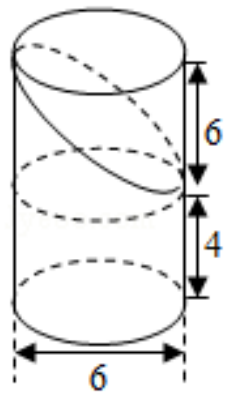

【解答】解：由三视图可得，直观图为一个完整的圆柱减去一个高为 6 的圆柱的一半，
$\mathrm{V}=\pi \cdot 3^{2} \times 10-\frac{1}{2} \cdot \pi \cdot 3^{2} \times 6=63 \pi$ ，
故选：B．

【点评】本题考查了体积计算公式，考查了推理能力与计算能力，属于中档题
