（4）阅读右边的程序框图，若输出 s 的值为 -7，则判断…——2010 高考数学第 4 题答案解析

【答案】D

【解答】

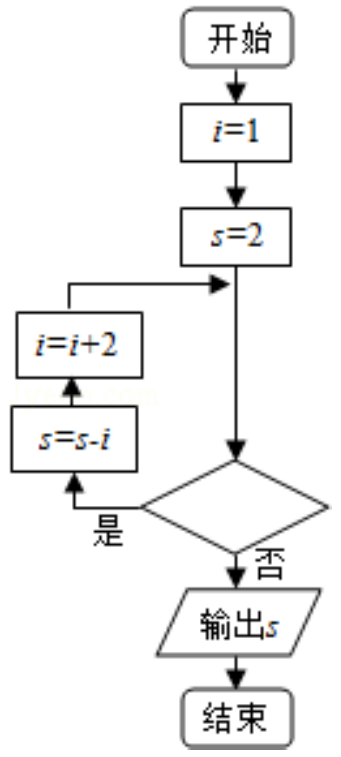

（5 分）（ $2010 \bullet$ 天津）阅读如图的程序框图，若输出 s 的值为 -7 ，则判断框内可填写（）

A． $\mathrm{i}<3$
B． $\mathrm{i}<4$
C． $\mathrm{i}<5$
D． $\mathrm{i}<6$

【考点】设计程序框图解决实际问题．
【专题】算法和程序框图。
【分析】分析程序中各变量、各语句的作用，再根据流程图所示的顺序，可知：该程序的作用是累加变量 i 的值到 S 并输出 S ，根据流程图所示，将程序运行过程中各变量的值列表如下：
【解答】解：程序在运行过程中各变量的值如下表示：
是否继续循环 S i
循环前／2 1
第一圈 是 13

第二圈 是－ 25
第三圈 是－7 7
第四圈 否
所以判断框内可填写＂ $\mathrm{i}<6$＂，
故选 D。
【点评】算法是新课程中的新增加的内容，也必然是新高考中的一个热点，应高度重视．程序填空也是重要的考试题型，这种题考试的重点有：（1）分支的条件（2）循环的条件（3）变量的赋值（4）变量的输出。其中前两点考试的概率更大。此种题型的易忽略点是：不能准确理解流程图的含义而导致错误。
